مع زيادة السعة التخزينية لخزانات المواد الكيميائية، يوجد المزيد والمزيد من صهاريج تخزين المواد الكيميائية واسعة النطاق في مصانع الكيماويات المحلية. لقد كانت سلامة صهاريج تخزين المواد الكيميائية دائمًا قضية تحظى بتقدير كبير من قبل مختلف الإدارات والمؤسسات في الصناعة الكيميائية.
في الوقت الحالي، يعتمد بناء صهاريج تخزين المواد الكيميائية في الصين بشكل رئيسي على خزانات ذات سقف عائم وخزانات كروية. تم تجهيز الجزء العلوي من خزان الزيت ذو السقف العائم بتقنية الختم الثانوية، لكنه ليس مغلقًا تمامًا، وهناك احتمالية لتسرب طفيف للسوائل الكيميائية والغازات من حلقة الختم. وتكون هذه الغازات المتسربة عرضة للاشتعال في الظروف الطبيعية مثل ارتفاع درجة الحرارة والبرق. وفقًا للمعيار الوطني "مواصفات التصميم لمستودع احتياطي البترول GB50737-2011"، ينص القسم 8.6.2 بوضوح على أنه يجب تركيب أجهزة الكشف التلقائي عن الحرائق على خزانات النفط، ويجب تقسيم منطقة الكشف عن أجهزة الكشف عن الحرائق وفقًا لمتطلبات التحكم المتشابك لنظام إطفاء الحرائق. عند استخدام كاشفات درجة حرارة الألياف الضوئية، يجب تثبيت كاشفات درجة حرارة الألياف الضوئية فوق حلقة الختم الثانوية للقرص العائم لخزان الزيت. ينطبق هذا الشرط أيضًا على صهاريج تخزين المواد الكيميائية.
استشعار درجة الحرارة الموزعة (DTS) هو جيل جديد من تكنولوجيا استشعار أو كشف درجة حرارة الألياف الضوئية الخطية المستخدمة على نطاق واسع دوليًا. تتميز بمزايا مقاومة الانفجار الجوهرية، والمقاومة القوية للتداخل الكهرومغناطيسي، والحماية من الصواعق، ودقة القياس العالية، والوزن الخفيف، والحجم الصغير. على وجه الخصوص، DTS عبارة عن كاشف حرائق يستشعر درجة الحرارة الموزعة بشكل مستمر ويمكنه قياس درجة الحرارة في أي نقطة على طول كابل الألياف الضوئية، دون قياس النقاط العمياء. يعمل كابل الألياف الضوئية كوسيط نقل وعنصر استشعار، مما يلغي الحاجة إلى مكونات إضافية لاستشعار درجة الحرارة. لديها تركيب بسيط وموثوقية عالية. أداءه متفوق على أجهزة الكشف عن درجة الحرارة الخطية التقليدية، مما يجعله مناسبًا لتطبيقات مراقبة حرائق صهاريج تخزين المواد الكيميائية.
ينتمي أحدث جيل من DTS، وهو مستشعر ألياف ضوئية موزع، إلى تقنية الكشف غير الكهربائي الموزع المستمر. إنها تتمتع بتكنولوجيا ناضجة ومتقدمة وتتغلب بشكل فعال على عيوب أجهزة الكشف عن شبكات الألياف الضوئية المذكورة أعلاه. المزايا المحددة هي كما يلي:
(1) كابل الألياف الضوئية هو المستشعر ولا يحتوي على نقاط دمج، مما يضمن موثوقية عالية: كابل الألياف الضوئية نفسه هو مستشعر درجة الحرارة، ويلعب دور كاشف درجة الحرارة ويعمل كدور مهم في نقل الإشارة، وتحقيق تكامل "الإرسال" و"الاستشعار". نظرًا لعدم وجود عناصر استشعار إضافية، لا توجد نقاط دمج في كابل الألياف الضوئية للاستشعار، مما يضمن موثوقية عالية.
(2) القياس الموزع المستمر بدون نقاط عمياء للقياس: ينتمي DTS إلى القياس الموزع المستمر، مما يوفر معلومات درجة الحرارة في كل نقطة على طول كابل الألياف الضوئية للاستشعار. في الوقت الحالي، يمكن أن يصل الفاصل الزمني للمسافة بين نقاط درجة الحرارة المتجاورة إلى 0.25m، مما يضمن الحصول على معلومات غنية عن درجة الحرارة بدون وجود نقاط عمياء للقياس. علاوة على ذلك، على أساس التحليل المستمر لدرجة الحرارة، فإنه يمكن تحقيق أوضاع إنذار اختلاف درجة الحرارة الإقليمية.
(3) عبء عمل منخفض بعد الصيانة: تم تصميم كابل الألياف الضوئية للاستشعار DTS استنادًا إلى كابلات الألياف الضوئية للاتصالات الخارجية، والتي يمكن أن يصل عمرها الافتراضي إلى 30 سنوات. المكونات الأساسية لمضيف قياس DTS (مثل مصدر الضوء، والمقسم، وما إلى ذلك) كلها مصنوعة من أجهزة من فئة الاتصالات ذات عمر تصميمي يصل إلى ساعات 100,000 (أكبر من سنوات 10). تم تجهيز المضيف أيضًا بوحدة معايرة درجة الحرارة المدمجة ووحدة الفحص الذاتي للأخطاء، مما يضمن قياس درجة الحرارة بشكل مستقر وموثوق.

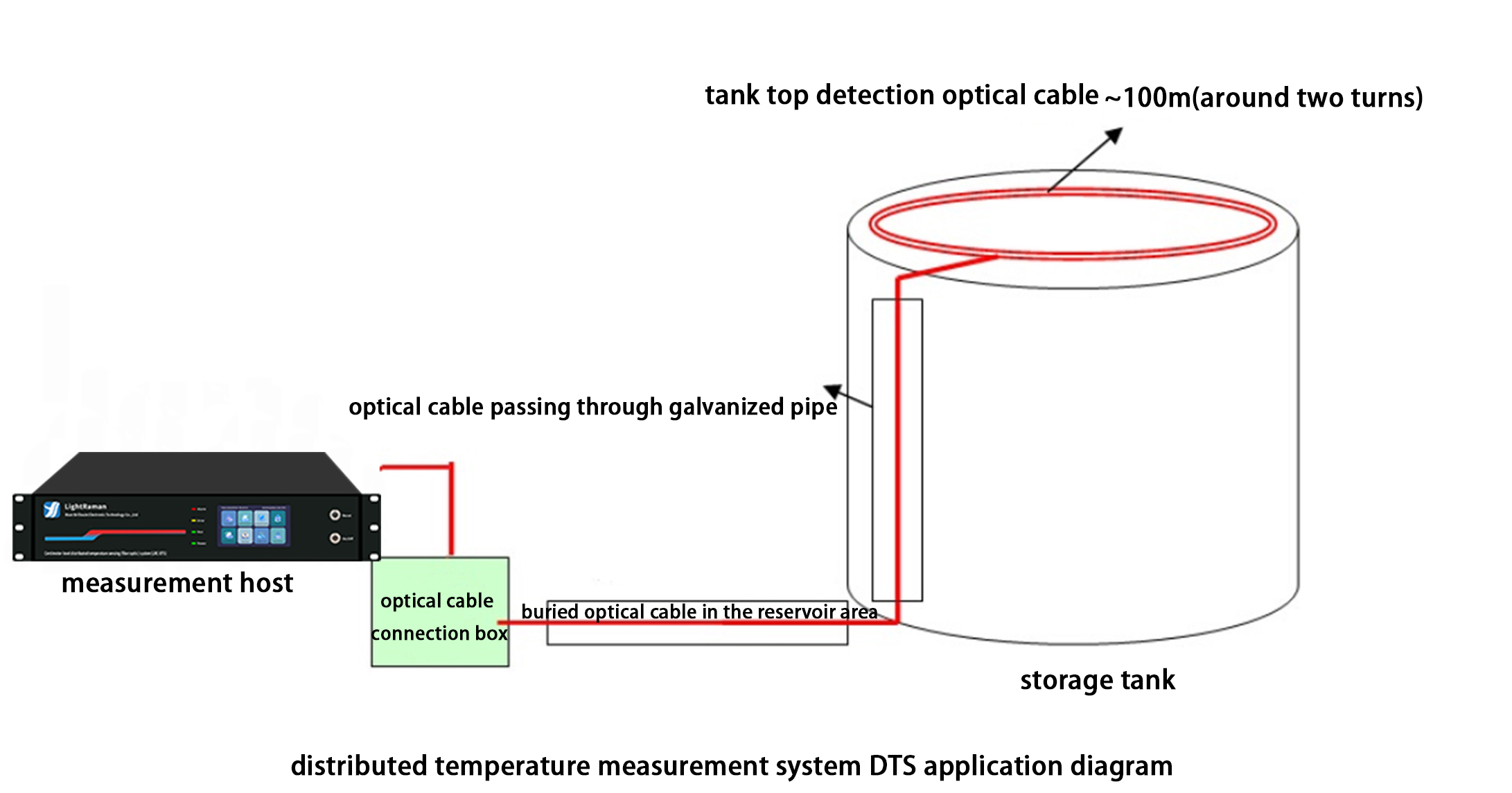

يظهر الرسم التخطيطي لتطبيق استشعار درجة الحرارة الموزعة (DTS) أدناه:
المبادئ التوجيهية لبناء كابلات الألياف الضوئية لقياس درجة الحرارة لصهاريج تخزين البترول:

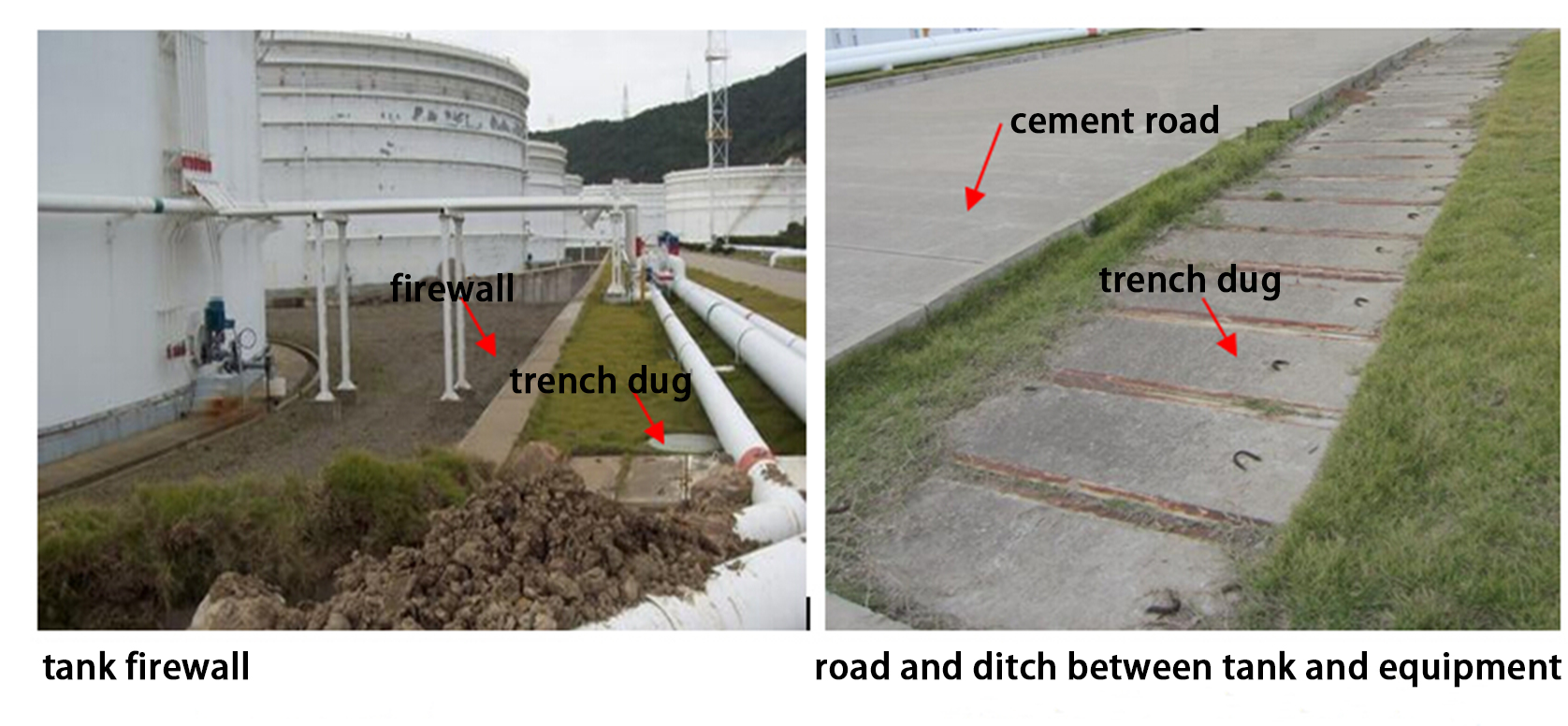

يتم إخراج كابل الألياف الضوئية للكشف من غرفة المعدات من خلال صندوق لصق ويتم دفنه تحت الأرض إلى أسفل خزان التخزين. قبل دفن الكابل، يجب حفر خندق على الأرض بعمق حوالي 0.5m-1m. يتم وضع كابل الألياف الضوئية للكشف والأنابيب الفولاذية المجلفنة الواقية في الخندق، وبعد الانتهاء من التمديد، يتم ردم التربة المحفورة. يوجد جدار حماية على حافة الخزان، ويفصل طريق إسمنتي غرفة المعدات عن الخزان. وهذا له بعض التأثير على تركيب كابل الألياف الضوئية للكشف، ويجب استخدام الخندق المحفور مسبقًا أثناء التثبيت.
بعد وضع كابل الألياف الضوئية في أسفل الخزان، يتم توصيله بأعلى الخزان من خلال أنبوب فولاذي مجلفن مثبت على جانب الخزان. تستخدم المقاطع المنحنية خراطيم معدنية مقاومة للانفجار للتوصيل. يتم تثبيت الأنبوب الفولاذي المجلفن الموجود على جانب الخزان على أنبوب فولاذي مجلفن آخر على جدار الخزان.

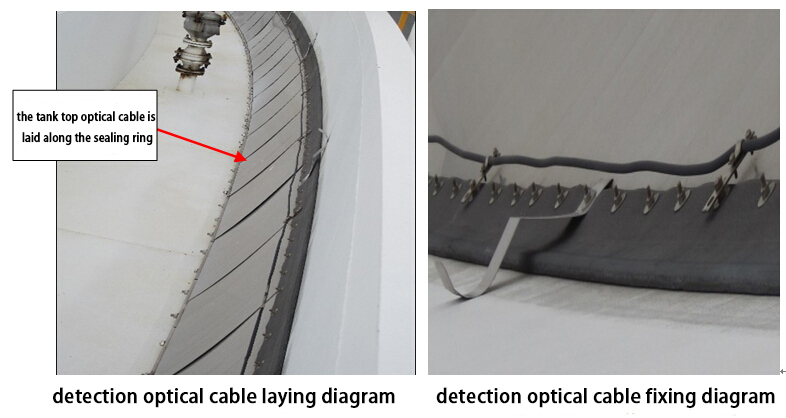

بالنسبة لكابل الألياف الضوئية لقياس درجة الحرارة الموجود أعلى الخزان، يتم وضعه على طول حلقة الختم الخاصة بأعلى الخزان. يتم استخدام البراغي الموجودة على حلقة الختم لتأمين كابل الألياف الضوئية للكشف بألواح حديدية. ويوضح الرسم البياني أدناه عملية التثبيت:
