مراقبة الحرائق ودرجات الحرارة عبر الألياف الضوئية للمستودعات ومخازن التبريد والمباني

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

تعالج مراقبة الحرائق ودرجة الحرارة بالألياف الضوئية للمستودعات ومخازن التبريد والمباني إدارة السلامة والحالة على المدى الطويل للمستودعات اللوجستية ومخازن بطاريات الليثيوم ومخازن الحبوب والقطن وغرف التبريد ومخزن الأرشيف والتحف الثقافية والمباني العامة الكبيرة. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية عوائق الرفوف، وتراكم الحرارة المحلية، والاشتعال، ومعدات الشحن الساخنة، ودرجات حرارة مخزن التبريد غير المتساوية، وقيود الأسلاك الخاصة بالكاشفات النشطة. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل DTS، وDTS بمقياس السنتيمتر، وFBG، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو استخدام الألياف السلبية للاستشعار المستمر لدرجة الحرارة على طول الرفوف والممرات والكابلات والمناطق الحرجة، والجمع بين التحذير من الحرائق وإدارة مجال درجة الحرارة، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة للمستودعات اللوجستية، ومخازن بطاريات الليثيوم، ومخازن الحبوب والقطن، وغرف التبريد، وتخزين الأرشيف والتحف الثقافية والمباني العامة الكبيرة، قم بتمييز عوامل البدء، والعلامات المبكرة، وتطوير الظروف والعواقب. المخاطر بما في ذلك عوائق الحامل، وتراكم الحرارة المحلية، والاحتراق، ومعدات الشحن الساخنة، ودرجات الحرارة غير المتساوية في مخزن التبريد، وقيود الأسلاك الخاصة بالكاشفات النشطة قد تحدث بشكل مستقل أو تنشأ من الحمل المشترك، والتأثيرات البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يطلق محقق DTS نبضات ليزر قصيرة في ألياف الاستشعار ويحسب درجة الحرارة على طول الألياف من تشتت رامان الخلفي. تكمن القيمة الهندسية في ملفات تعريف درجة الحرارة المستمرة، والمسافة الدقيقة للحالات الشاذة، ومعدلات التسخين، واتجاه انتشار الحرارة بدلاً من القراءات المنعزلة. يعمل كابل الاستشعار كوسط قياس ومجموعة طويلة من درجات الحرارة، دون وجود مصادر طاقة متقاربة على طول مساره. وهذا يناسب المجالات الكهرومغناطيسية القوية، والمواقع الرطبة أو المتربة، والمناطق الخطرة والمواقع التي يصعب الوصول إليها للصيانة، وتخضع للمعدات المطلوبة وموافقات التثبيت.

التركيبة الموصى بها هي DTS وDTS بمقياس السنتيمتر وFBG. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في استخدام الألياف السلبية للاستشعار المستمر لدرجة الحرارة على طول الرفوف والممرات والكابلات والمناطق الحرجة، والجمع بين التحذير من الحرائق وإدارة مجال درجة الحرارة، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات استشعار أو مستشعرات ألياف، ووحدات الربط والحماية، ومعدات استجواب لـ DTS، وDTS وFBG بمقياس السنتيمتر، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

اتصل بإدارة المستودعات وأنظمة مكافحة الحرائق والتحكم في درجة حرارة سلسلة التبريد ومنصات الموقع لخرائط المنطقة وتنسيق الإنذارات وإعداد تقارير الامتثال. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

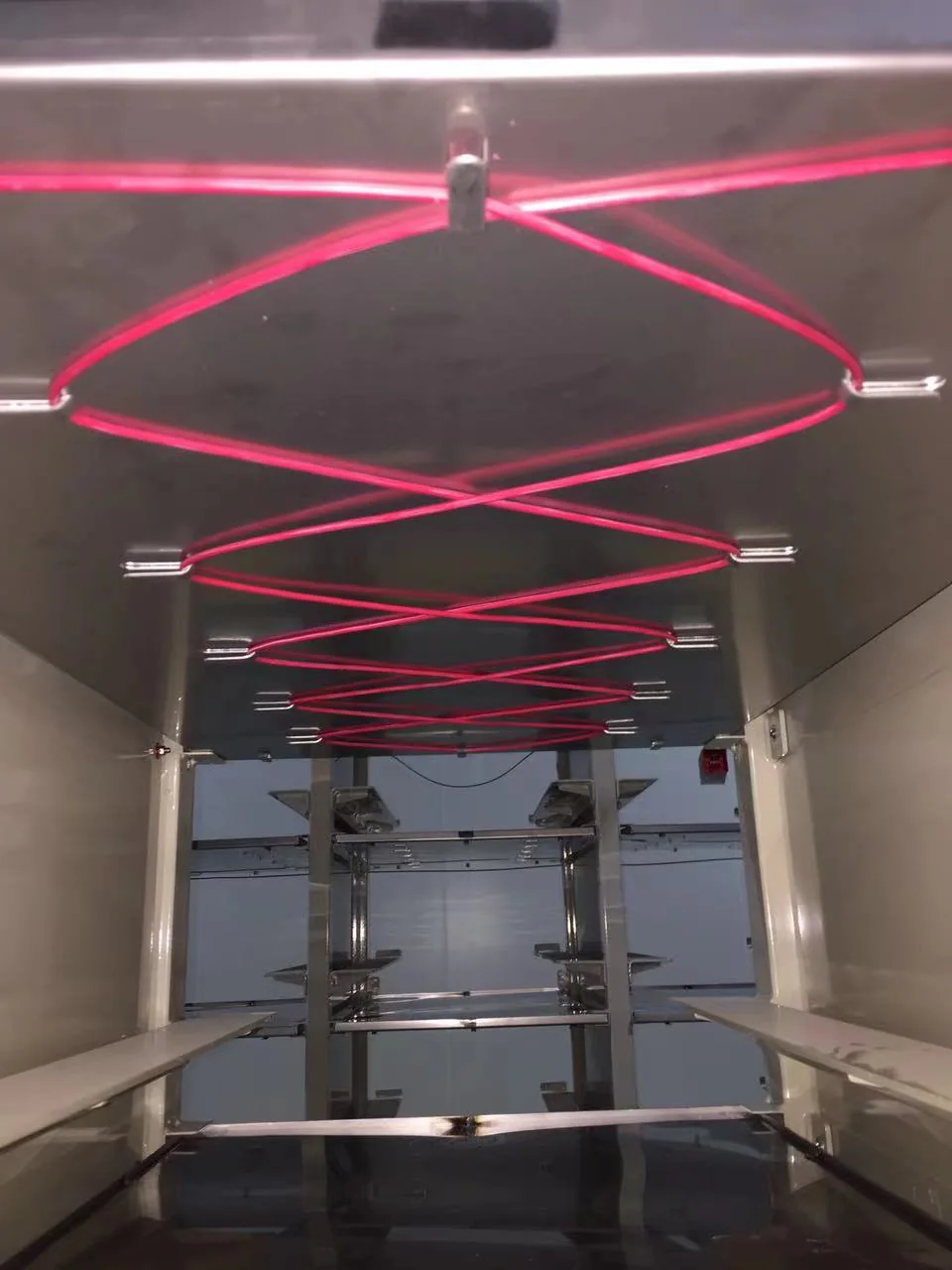

التثبيت الموصى به: كابل استشعار المسار حسب مستوى الحامل وحجرة الحريق ووظيفة الغرفة، مما يزيد من التغطية الفعالة في مناطق الشحن والسلع ذات القيمة العالية. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

يجمع نموذج الإنذار بين درجة الحرارة المطلقة ومعدل الارتفاع والاختلافات بين الأقسام المتجاورة والاختلافات بين الأصول المتشابهة والمدة. إنشاء خطوط أساس طبيعية للموسم والحمل والتهوية وحالة العملية قبل اكتشاف الانحرافات. يناسب نظام DTS بمقياس السنتيمتر مصادر الحرارة الصغيرة والتوطين الكثيف، بينما يناسب نظام DTS القياسي وطويل المدى المسارات المستمرة. اختر حسب حجم الأصل، واقتران الكابل ووقت الاستجابة المسموح به، بدلاً من تصنيف الأنظمة حسب الدقة المكانية فقط.

معايير التطبيق الأولية: ضبط الإنذارات الخاصة بالمنطقة باستخدام نشاط المستودع، وإزالة الجليد، وعمليات المناولة وخطوط الأساس البيئية، مع التركيز على الاختلافات غير العادية في درجات الحرارة والتدفئة المستدامة. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يستخدم القبول التدفئة المخصصة للمنطقة، والحركة الخاضعة للتحكم لمصادر الحرارة والاختبارات المتكررة في ظل ظروف تشغيل مختلفة للتحقق من خطأ التوطين، ووقت الاستجابة، وتكرار درجة الحرارة، وتشابكات الإنذار. التدفئة لفترة قصيرة بجوار المحقق وحده غير كافية؛ قم بتجربة الأطراف البعيدة والمفاصل والانحناءات والمواضع التي يكون فيها نقل الحرارة غير مناسب.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

اتصل بإدارة المستودعات وأنظمة مكافحة الحرائق والتحكم في درجة حرارة سلسلة التبريد ومنصات الموقع لخرائط المنطقة وتنسيق الإنذارات وإعداد تقارير الامتثال. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عمليات التفتيش على عينات من المستودعات اللوجستية، ومخازن بطاريات الليثيوم، ومخازن الحبوب والقطن، وغرف التبريد، ومخزن الأرشيف والتحف الثقافية والمباني العامة الكبيرة، مع المراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها عن عوائق الرفوف، وتراكم الحرارة المحلية، والاحتراق، ومعدات الشحن الساخنة، ودرجات حرارة غرف التبريد غير المتساوية، وقيود الأسلاك الخاصة بالكاشفات النشطة. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء المستودعات اللوجستية، ومخازن بطاريات الليثيوم، ومخازن الحبوب والقطن، وغرف التبريد، ومخزن الأرشيف والتحف الثقافية، والمباني العامة الكبيرة التي تتطلب الحماية؟ والتي يجب الكشف عن مؤشرات عوائق الحامل، وتراكم الحرارة المحلية، والاحتراق، ومعدات الشحن الساخنة، ودرجات حرارة الثلاجة غير المتساوية، وقيود الأسلاك الخاصة بالكاشفات النشطة؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DTS، وDTS وFBG بمقياس السنتيمتر، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

يجب أن تميز مراقبة المستودعات بين مؤشرات الحريق والتحكم في درجة حرارة سلسلة التبريد. يمكن أن يؤدي فتح الباب وإزالة الجليد والبضائع الواردة وعوائق الأرفف إلى حدوث اختلافات طبيعية في درجات الحرارة. قم بمحاذاة المناطق مع الغرف ومناطق الأرفف واحتفظ بحالة المعدات لتجنب التعامل بشكل متكرر مع دورات التبريد العادية على أنها أخطاء.

لا يمثل الكابل الموجود على طول الممر درجة الحرارة داخل كل عبوة. يجب أن تحدد مراقبة الكابلات والاتصال الحرج مواضع الاتصال الفعلية. قم بتحديث تعيينات الموقع بعد التجديدات أو نقل الرفوف. تنسيق التحذيرات من الحرائق مع المرافق القائمة وإجراءات الموظفين؛ تقييم جودة سلسلة التبريد بشكل منفصل وفقًا لمتطلبات درجة حرارة كل شحنة.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول

المنتجات ذات الصلة والموارد التقنية

استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
