مراقبة الزلازل والمحيطات من DAS باستخدام الكابلات البحرية والألياف الحضرية المظلمة

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

تتناول مراقبة الزلازل والمحيطات من DAS باستخدام الكابلات تحت سطح البحر والألياف المظلمة الحضرية إدارة السلامة والحالة على المدى الطويل لكابلات الاتصالات تحت سطح البحر والألياف المظلمة الحضرية وشبكات البحث وطرق مراقبة الزلازل الساحلية أو الأرضية. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل الاهتمامات الرئيسية المسافات الطويلة جدًا، والاقتران المعقد، وخلفيات حركة المرور والسفن، وحركة المحيطات، ومجموعات البيانات الكبيرة، وخوارزميات البحث القابلة للتكرار. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل نظام DAS المتقدم ومصفوفات الألياف الداكنة وأجهزة استشعار السيليكون الضوئية، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو تحويل ألياف الاتصالات الموجودة إلى مجموعة خطية كثيفة تسجل بشكل مستمر الموجات الزلزالية ونشاط المحيطات والسفن والاهتزازات البيئية الحضرية، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لكابلات الاتصالات تحت سطح البحر، والألياف المظلمة الحضرية، وشبكات البحث وطرق مراقبة الزلازل الساحلية أو الأرضية، قم بالتمييز بين عوامل البدء والعلامات المبكرة والظروف والعواقب الناشئة. المخاطر بما في ذلك المسافات الطويلة جدًا، والاقتران المعقد، وخلفيات حركة المرور والسفن، وحركة المحيطات، ومجموعات البيانات الكبيرة وخوارزميات البحث القابلة للتكرار، قد تحدث بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يستخدم DAS تشتت Rayleigh الخلفي المتماسك لتحويل ألياف الاتصالات القياسية إلى مجموعة صوتية واهتزازية مستمرة. يغير الاضطراب الخارجي المسار البصري المحلي؛ ينتج عن الاستجواب أشكال موجية للمسافة الزمنية والأطياف ومسارات الأحداث. بالإضافة إلى تحديد موقع الاهتزاز، يمكن أن يساعد تحليل المدة وسرعة الانتشار ومحتوى التردد والاستمرارية المكانية في التمييز بين المركبات والآلات والحفر والتنصت والتسريبات والخلفية الطبيعية.

التركيبة الموصى بها هي DAS المتقدمة ومصفوفات الألياف الداكنة وأجهزة استشعار السيليكون الضوئية. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في تحويل ألياف الاتصالات الموجودة إلى مجموعة خطية كثيفة تسجل بشكل مستمر الموجات الزلزالية ونشاط المحيطات والسفن والاهتزازات البيئية الحضرية، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

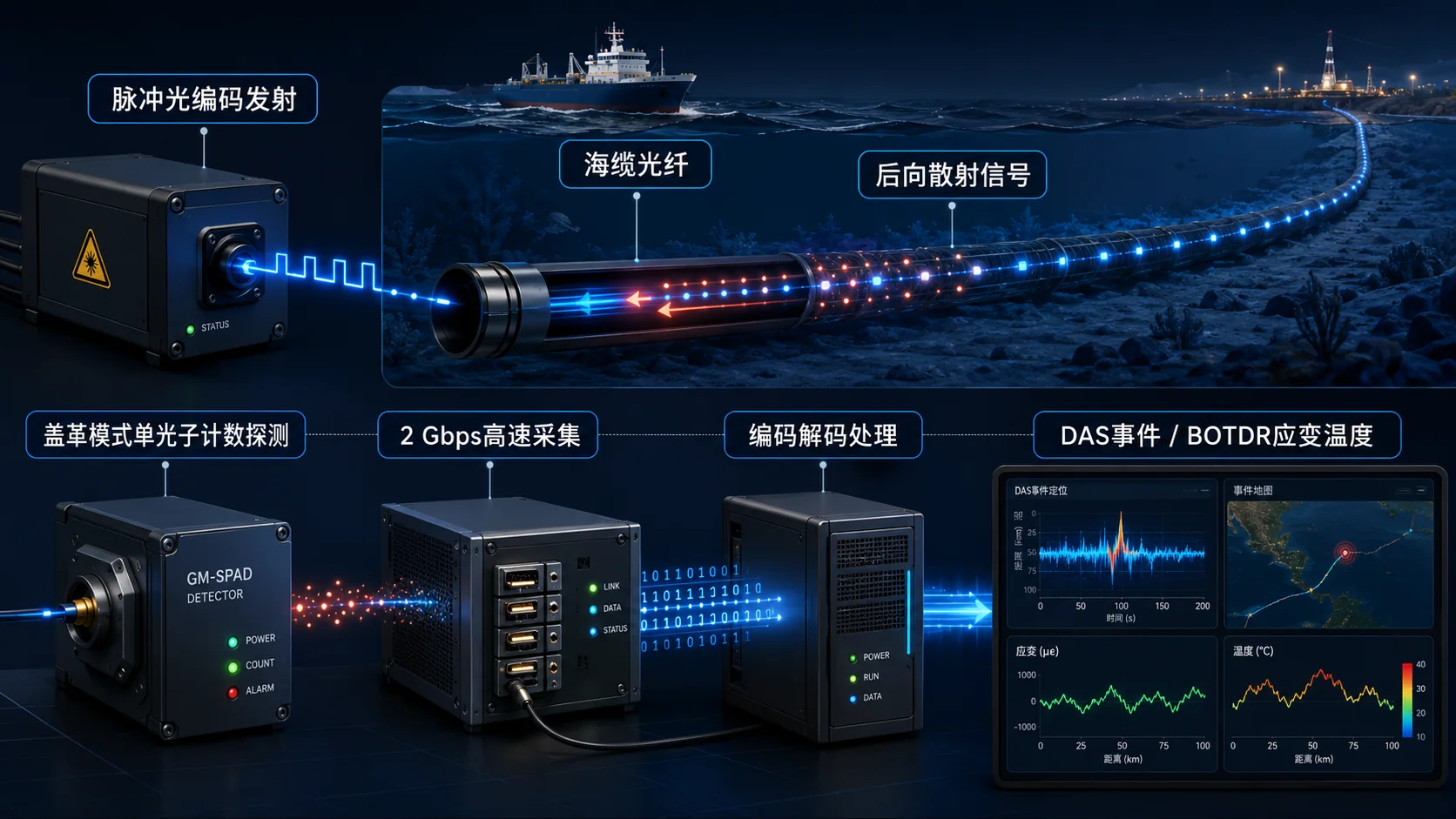

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات استشعار أو أجهزة استشعار للألياف، ووحدات الربط والحماية، ومعدات استجواب لنظام DAS المتقدم، ومصفوفات الألياف الداكنة وأجهزة استشعار السيليكون الضوئية، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

اتصل بمنصات البحث وكتالوجات الزلازل وأنظمة مراقبة المحيطات باستخدام التنسيقات المفتوحة ومعالجة الدفعات والخوارزميات التكرارية. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: حدد غرف المعدات الثابتة والألياف الداكنة المتاحة، وقم بالمعايرة عند منحنيات الطريق ومحطات الهبوط ومحطات الزلازل المعروفة، واحتفظ بالبيانات الأولية ومزامنة الوقت. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

الجمع بين التعلم في الخلفية التكيفية والقيود القائمة على القواعد. أنشئ خلفيات للنهار/الليل وأيام العمل والمواسم وحالات المعدات، ثم قم بتصنيف الطاقة ونطاقات التردد وكثافة النبض ومسارات الحركة والتكرار. يمكن للذكاء الاصطناعي تحسين التعرف في الخلفيات المعقدة، ولكن يجب أن تحتفظ الإنذارات عالية المخاطر بأدلة يمكن تفسيرها من حيث الشكل الموجي والطيف والمسافة والمدة لمراجعة المشغل.

معايير التطبيق الأولية: المعالجة المسبقة لحقول الموجات، وتحليل نطاقات التردد، واكتشاف الأحداث، وتقدير السرعات، ومقارنة المحطات مع مراعاة اتجاه الكابل واختلافات الاقتران. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يتضمن القبول ثلاثة أنواع من الأحداث المتكررة على الأقل، واختبار التوطين، ومعدل الاكتشاف، وقمع الإنذارات الكاذبة في الأقسام القريبة والمتوسطة والبعيدة. سجل طرق البناء والمسافة وظروف الأرض وتركيب الكابلات والضوضاء الخلفية. لا يمكن لاختبار النقر الواحد أن يحل محل التحقق من الصحة في ظل ظروف التشغيل الفعلية.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

اتصل بمنصات البحث وكتالوجات الزلازل وأنظمة مراقبة المحيطات باستخدام التنسيقات المفتوحة ومعالجة الدفعات والخوارزميات التكرارية. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يستبدل الحل عمليات فحص عينات كابلات الاتصالات تحت سطح البحر، والألياف المظلمة الحضرية، وشبكات البحث وطرق مراقبة الزلازل الساحلية أو الأرضية، بالمراقبة المستمرة، والاحتفاظ بمؤشرات مبكرة يمكن تتبعها لمسافات طويلة جدًا، والاقتران المعقد، وخلفيات حركة المرور والسفن، وحركة المحيطات، ومجموعات البيانات الكبيرة وخوارزميات البحث القابلة للتكرار. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء كابلات الاتصالات تحت سطح البحر، والألياف المظلمة الحضرية، وشبكات الأبحاث، وطرق مراقبة الزلازل الساحلية أو الأرضية التي تتطلب الحماية؟ والتي يجب اكتشاف مؤشرات المسافات الطويلة جدًا، والاقتران المعقد، وخلفيات حركة المرور والسفن، وحركة المحيطات، ومجموعات البيانات الكبيرة وخوارزميات البحث القابلة للتكرار؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DAS المتقدمة، ومصفوفات الألياف الداكنة وأجهزة استشعار السيليكون الضوئية، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القنوات، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

غالبًا ما تفتقر طرق الألياف الداكنة وطرق الدفن والاقتران البيئي إلى سجلات كاملة؛ قم أولاً بتوثيق الطرق المتاحة. يلاحظ DAS بشكل أساسي الاستجابات الديناميكية على طول محور الألياف. تؤثر الانحناءات والتوجه والاتصال بقاع البحر على حقول الموجات، لذا لا ينبغي التعامل مع مسار الاتصالات تلقائيًا على أنه مصفوفة زلزالية موحدة.

يجب أن تحتفظ مجموعات البيانات البحثية بالتزامن ومواقع القنوات ومعلمات الاستحواذ واستجابة الأجهزة، مما يميز السجلات الأولية عن النتائج المعالجة. يمكن للسفن والأمواج وحركة المرور على الطرق والأنشطة البشرية الأخرى أن تتداخل مع الإشارات وتتطلب بيانات سياقية. يجب أن توضح المقارنات بين المسارات الاختلافات في الشكل الهندسي وشروط الاستحواذ.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول
