خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر
تعالج مراقبة سلامة الألياف الضوئية لتوزيع الطاقة وغرف المعدات في مركز البيانات إدارة السلامة والحالة على المدى الطويل لتوزيع الجهد العالي والمنخفض في مركز البيانات، وممرات الحافلات، ومساحات الكابلات، ومناطق بطاريات UPS، والممرات الباردة، والرفوف، وأنظمة مياه التبريد. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية التدفئة عند التوصيلات الكهربائية الكثيفة، ومفاصل الحافلات غير الثابتة، والشذوذات الحرارية في منطقة البطارية، وعدم توازن التبريد، وتسرب المياه وتغيرات الاهتزاز في المعدات الحيوية. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.
يستخدم الحل أجهزة استشعار DTS وFBG والسيليكون الضوئية، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو الجمع بين درجة حرارة نظام الطاقة وقياسات النقاط الحساسة والظروف البيئية في عرض واحد للأصول لاكتشاف وتتبع الحالات الشاذة المحلية مبكرًا، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.
تطور المخاطر ومراقبة الحدود
بالنسبة لتوزيع الجهد العالي والمنخفض في مركز البيانات، وممرات الحافلات، ومساحات الكابلات، ومناطق بطاريات UPS، والممرات الباردة، والرفوف، وأنظمة مياه التبريد، قم بالتمييز بين عوامل البدء والعلامات المبكرة وظروف التطور والعواقب. قد تحدث المخاطر بما في ذلك التسخين عند التوصيلات الكهربائية الكثيفة، ومفاصل الطرق السريعة، والشذوذات الحرارية في منطقة البطارية، وعدم توازن التبريد، وتسرب المياه وتغيرات الاهتزاز في المعدات الهامة بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.
مبادئ الاستشعار واختيار التكنولوجيا
يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.
التركيبة الموصى بها هي DTS وFBG وأجهزة استشعار السيليكون الضوئية. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في الجمع بين درجة حرارة نظام الطاقة وقياسات النقاط الحساسة والظروف البيئية في عرض واحد للأصول لاكتشاف وتتبع الحالات الشاذة المحلية مبكرًا، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.
بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة
يشتمل النظام على أجهزة استشعار بكابلات أو ألياف، ووحدات الربط والحماية، ومعدات استجواب لأجهزة استشعار DTS وFBG وأجهزة استشعار السيليكون الضوئية، ومعالجة الحواف، وبرامج التطبيقات والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.
التنسيق مع DCIM ومراقبة البنية التحتية ونظام إدارة المباني وأنظمة أوامر عمل الإنذار لموقع مخطط الغرفة والإبلاغ عن الاتجاه وإغلاق الصيانة. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.
كابل الاستشعار والتركيب الميداني

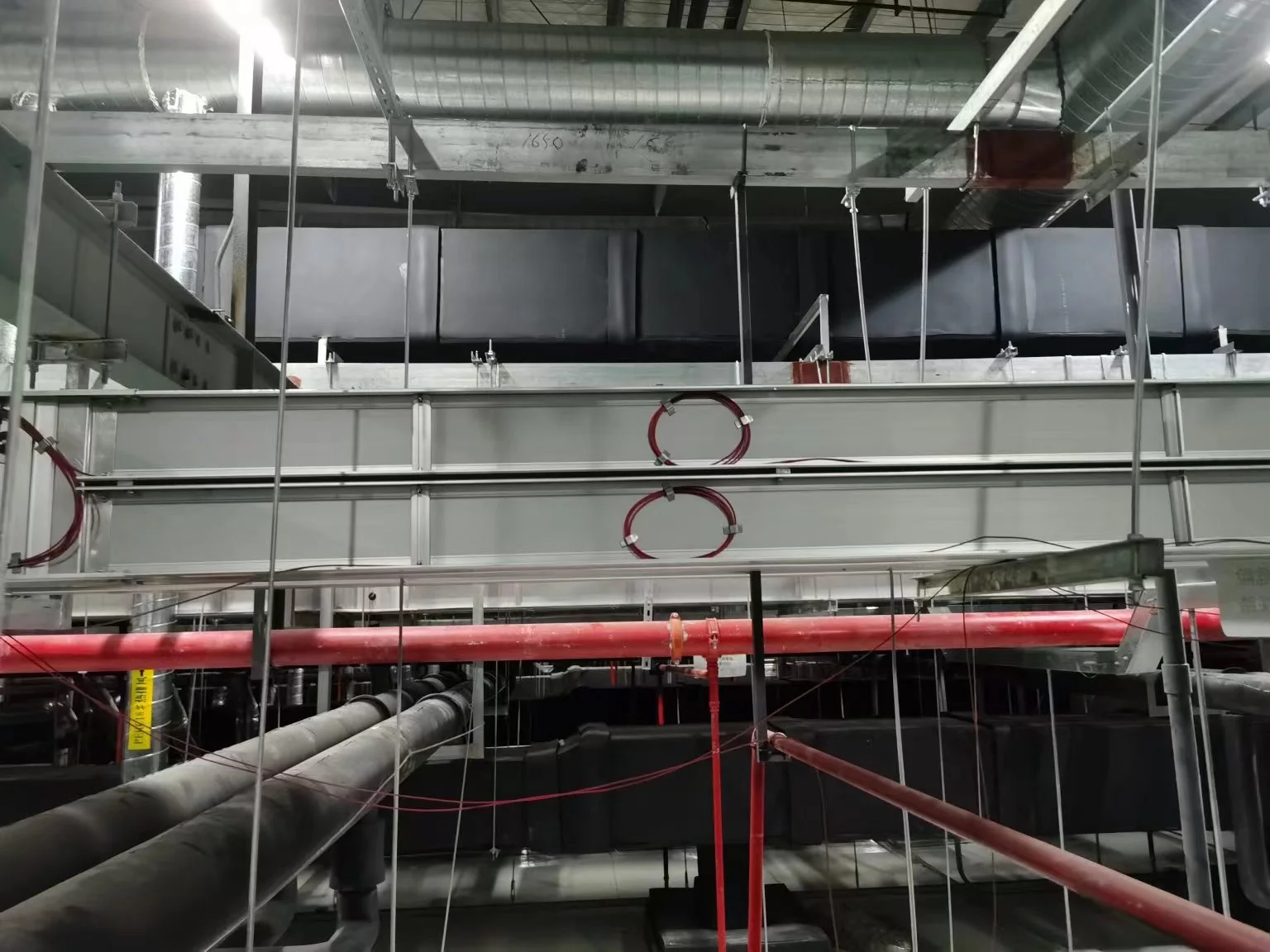

التثبيت الموصى به: قم بتغطية مسارات الكابلات والحافلات باستخدام DTS، أو ضع مستشعرات FBG أو السيليكون الضوئية في مفاصل قضبان التوصيل، والمضخات والمواضع الخاصة، وغرف النماذج والرفوف مكانيًا. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.
تحليل البيانات والإنذارات المتدرجة
بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.
معايير التطبيق الأولية: إنشاء خطوط أساس لارتفاع درجة الحرارة المتعلقة بالحمل والتحقق من الإنذارات باستخدام مقارنات الدوائر المجاورة والاتجاهات اليومية وأحداث المعدات. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.
التكليف والقبول والتحقق من الأداء
يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.
الصيانة والفعالية المستدامة
يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.
التكامل مع الأنظمة الحالية
التنسيق مع DCIM ومراقبة البنية التحتية ونظام إدارة المباني وأنظمة أوامر عمل الإنذار لموقع مخطط الغرفة والإبلاغ عن الاتجاه وإغلاق الصيانة. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.
يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.
الفوائد وظروف التشغيل والحدود الفنية
يحل هذا الحل محل عينات التفتيش لتوزيع الجهد العالي والمنخفض في مركز البيانات، وممرات الحافلات، ومساحات الكابلات، ومناطق بطاريات UPS، والممرات الباردة، والأرفف، وأنظمة مياه التبريد مع المراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها للتسخين في التوصيلات الكهربائية الكثيفة، ومفاصل الطرق السريعة، والشذوذات الحرارية في منطقة البطارية، وعدم توازن التبريد، وتسرب المياه وتغيرات الاهتزاز في المعدات الحيوية. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.
اختيار المعدات والتصميم التفصيلي
ابدأ بخمسة أسئلة: ما هي أجزاء توزيع الجهد العالي والمنخفض في مركز البيانات، وممرات الحافلات، ومساحات الكابلات، ومناطق بطاريات UPS، والممرات الباردة، والأرفف، وأنظمة مياه التبريد التي تتطلب الحماية؛ والتي يجب الكشف عن مؤشرات التسخين عند التوصيلات الكهربائية الكثيفة، ومفاصل الطرق السائبة، والحالات الشاذة الحرارية في منطقة البطارية، وعدم توازن التبريد، وتسرب المياه وتغيرات الاهتزاز في المعدات الحيوية؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟
ثم حدد مجموعة أجهزة استشعار DTS وFBG والسيليكون الضوئية، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.
التحقق من الصحة والقيود الخاصة بالتطبيق
تعبر سلاسل الطاقة في مراكز البيانات عدة حدود للصيانة. قم بتسمية أقسام الناقلات وصناديق التوصيل الفرعية ومناطق UPS والمغذيات الواردة بشكل منفصل وربطها بمعرفات الحامل أو وحدة التوزيع. تتطلب مراقبة الاتصال المحلي مساحة وعزلًا كافيين؛ قارن درجة الحرارة غير الطبيعية مع حمل الفرع والمفاصل المجاورة المماثلة.
قم بعرض درجة حرارة هواء الممر البارد بشكل منفصل عن درجة حرارة التوصيل الكهربائي لتجنب عتبات الألوان المشتركة المضللة. يمكن أن يؤدي التبديل وترحيل الأحمال وصيانة أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) إلى تغيير خطوط الأساس؛ يجب أن توضح أوامر العمل هذه الحالات. عند القبول، قم بتتبع سلسلة كاملة لتأكيد الاتفاق بين المواقع الميدانية وقنوات المحققين وأصول المنصة ومستلمي الإنذارات.
التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول
