مختبرات تعليمية لاستشعار الألياف ومنصات بحثية وأدوات مخصصة

من أدوات العرض التوضيحي إلى التجارب القابلة للتكرار

تختلف متطلبات منصات التدريس والبحث الجامعي عن أنظمة الإنذار الميدانية طويلة المدى. يجب أن يشرح التدريس سلسلة القياس ومعاني المعلمات ومصادر الخطأ؛ يحتاج البحث إلى شروط أصلية وتجارب قابلة للتكرار ومقارنات بين الخوارزميات؛ تحتاج الأدوات المخصصة إلى واجهات وإصدارات وتسليمات محددة. حدد أهدافًا تجريبية قبل اختيار المحققين ورؤوس الاستشعار والكابلات والبرمجيات. إن عدد أنواع الأدوات ليس المقياس الوحيد لجودة المنصة.

يدعم هذا الحل التدريس العملي والأبحاث التطبيقية في مجال الضوئيات والأجهزة والأتمتة والهندسة المدنية والطاقة والتخصصات ذات الصلة. تغطي الوحدات استشعار درجة الحرارة الموزعة لرامان (DTS)، والاستشعار الصوتي/الاهتزاز الموزع (DAS)، واستشعار درجة الحرارة/الإجهاد في Brillouin (BOTDA/BOTDR)، واستشعار FBG واستشعار النقاط الضوئية للسيليكون. وتكوينها على مراحل حسب المناهج واتجاهات البحث. لا يلزم أن تتضمن منصة التدريس الأساسية كل وظيفة بحثية متقدمة.

تحديد المهام التجريبية وكائنات القياس بشكل منفصل

قم أولاً ببناء قائمة المهام التجريبية. لكل مهمة، حدد الكمية المقاسة وطريقة الإثارة والأداة المرجعية والبيانات المسجلة ومعايير التقييم. تجارب درجة الحرارة تتعلق بمصادر الحرارة المستقرة، وتوزيعات درجات الحرارة والاستجابة الديناميكية؛ تتعلق تجارب الاهتزاز بالإثارة والأطياف والانتشار واتجاه التثبيت؛ تتعلق تجارب الانفعال بالتحميل والحساسية الحرارية المتقاطعة ونقل القوة. تتيح الشروط الصريحة إمكانية تحديد ما إذا كانت النتائج تدعم الاستنتاجات المقصودة.

قد تستخدم العروض التوضيحية التعليمية وقياسات البحث معدات مماثلة، ولكن الوصول إلى البيانات والتكرار وأذونات البرامج تحتاج إلى تخطيط منفصل. يدير المعلمون تكوين التجربة وحماية المعدات؛ يتلقى الطلاب وظائف المراقبة والمعالجة المناسبة. التأكد من وصول الباحثين إلى البيانات الأولية أو واجهات المعالجة المخصصة كقدرات منفصلة. يجب ألا يُفترض أن الواجهات غير المؤكدة متوفرة في خطة التدريس.

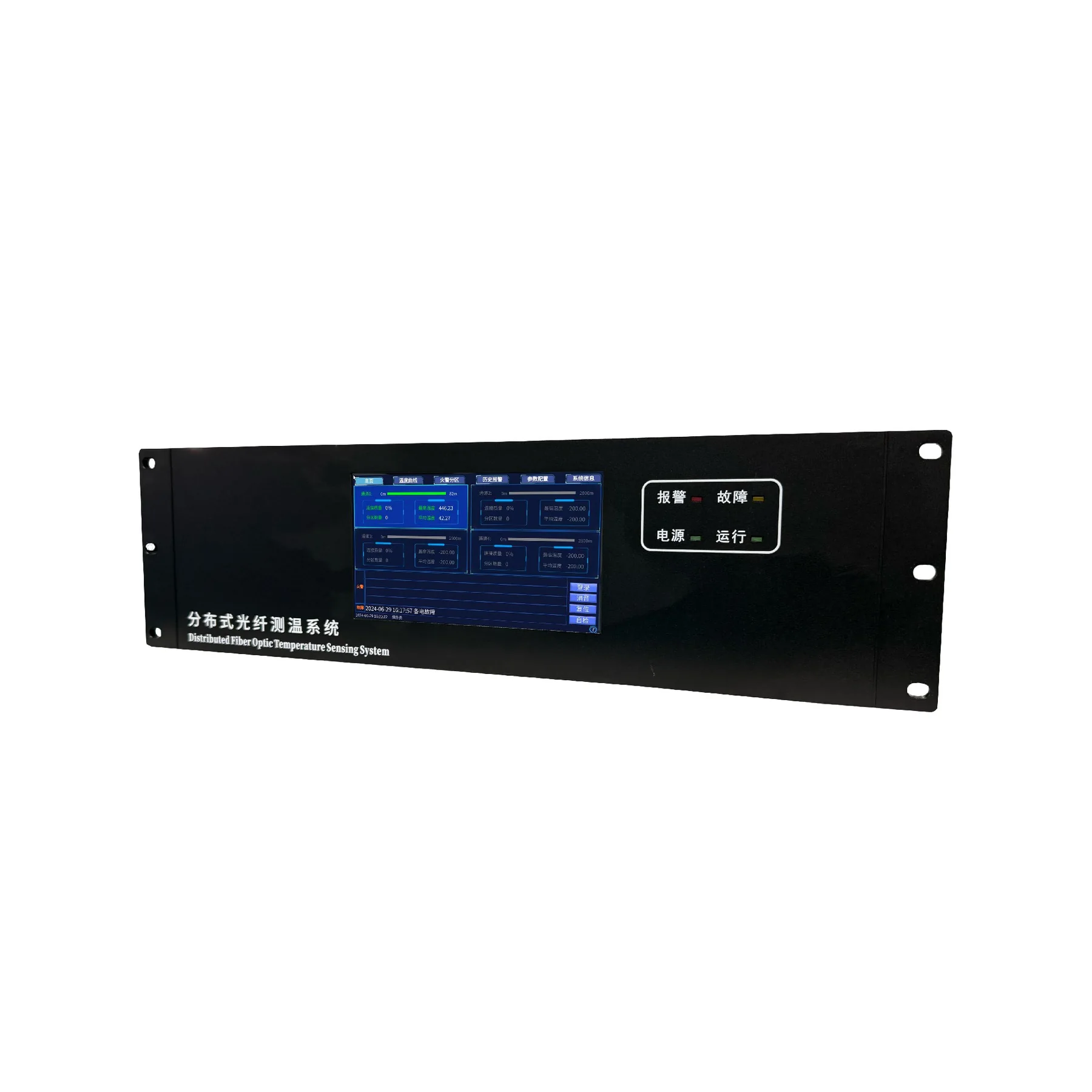

ملامح درجة حرارة DTS والاستجابة المكانية

تعمل تجربة DTS الأساسية على توجيه الألياف عبر مناطق درجة الحرارة المستقرة والمرجعية المحيطة والمناطق الانتقالية الخاضعة للتحكم لتسجيل ملفات تعريف درجة الحرارة. ضمان درجات حرارة مرجعية قابلة للمقارنة وسترات كابلات المستندات والطول المغمور وظروف التثبيت والتوازن الحراري. قم بتسمية المسافة البصرية بشكل منفصل عن موضع المقعد الفعلي؛ استبعاد المفاصل، والحلقات الركود والألياف الرصاص من المقاطع المقاسة.

تقييم الدقة المكانية، والفاصل الزمني لأخذ العينات ودقة درجة الحرارة بشكل منفصل. يعرض الفاصل الزمني الأصغر لأخذ العينات المزيد من النقاط ولكنه لا يثبت أنه تم حل المناطق الساخنة الصغيرة بشكل متساوٍ. تختلف طول ساخنة فعالة ومقارنة استجابات خطوة درجة الحرارة لإثبات المتوسط ​​الناجم عن الاستجابة المكانية المحدودة. يجب أن تميز التجارب الديناميكية بين القصور الذاتي للكابل وزمن قياس الجهاز بدلاً من معاملتهما كسرعة استجابة واحدة.

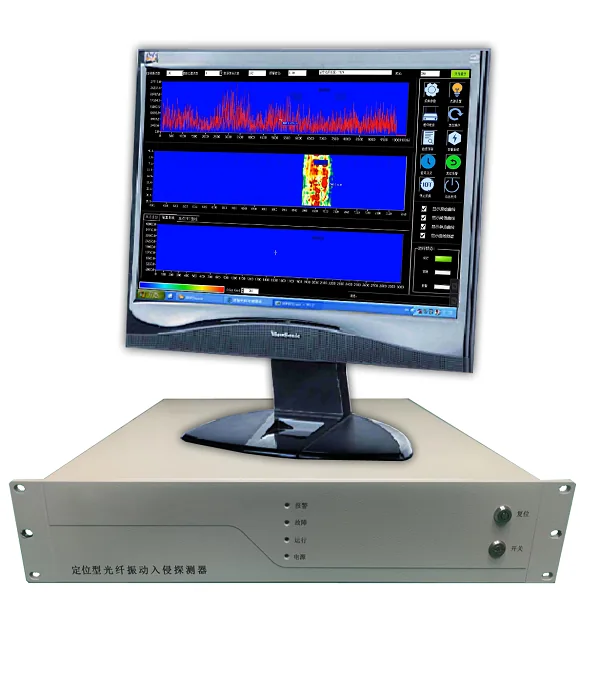

DAS اكتساب الصوت / الاهتزاز وتحليل الأحداث

استخدم الاهتزاز المتحكم فيه في المواقع المعروفة لمقارنة إشارات DAS في ظل طرق تركيب مختلفة وترددات الإثارة وتداخل الخلفية. تسجيل مسارات الألياف وتركيبها، والتأكد من إمكانية التحقق من تردد الإثارة وموقعها. يمكن أن يوضح النقر أو مكبرات الصوت أو الاهتزاز الميكانيكي الاستجابة، ولكن يجب أن تحدد السجلات الإثارة بدلاً من مجرد إظهار مخطط شلال جذاب.

التمييز بين الحصول على الإشارة والتعرف على الأحداث. تحقق من محاور الوقت والمسافة والوحدات ومعلمات أخذ العينات وتنسيقات البيانات قبل التصفية أو استخراج المعالم أو التصنيف. تدريب منفصل وبيانات التحقق المستقلة حسب الحدث أو الدفعة التجريبية؛ يمكن أن يؤدي تقسيم شرائح حدث واحد بين المجموعتين إلى تضخيم درجات التقييم. احتفظ بالأشكال الموجية والتسميات التجريبية مع نتائج التعرف للتحقيق في الأخطاء.

تجارب BOTDA/BOTDR والإجهاد الهيكلي

استخدم العينات ذات التحميل المحدد والهندسة القابلة للقياس، وتسجيل كيفية اتصال الألياف بالهيكل. تنقل التركيبات المستعبدة والمدمجة والمثبتة القوة بشكل مختلف. لا يتم إجهاد الأداة تلقائيًا في أي موقع هيكلي تعسفي. قم بتخزين اتجاه الألياف والطول الفعال والمنطقة المستعبدة وحماية الرصاص باستخدام معرف العينة.

قياسات Brillouin حساسة لكل من درجة الحرارة والإجهاد. قم بتضمين مراجع درجة الحرارة أو التعويض المناسب والفصل. تفرض القياسات الفردية والمزدوجة متطلبات مختلفة للوصول والاتصال والتجريب؛ تأكيد هذه أثناء الاختيار. يجب أيضًا أن تقوم أبحاث الشقوق والتشوه المحلي بتقييم الاستجابة المكانية وطول الاستشعار الفعال، وتجنب التحويل المباشر للقمم المحلية إلى عرض الشقوق أو سعة التحميل الإجمالية.

استشعار النقاط ومقارنات متعددة المعلمات

تدعم وحدات FBG والفوتونية السيليكونية وغيرها من وحدات استشعار النقاط درجة الحرارة والاهتزاز والضغط والقياسات المناسبة الأخرى في مواقع محددة. وصف مبدأ الاستشعار لكل رأس، ومتطلبات التعبئة والاستجواب بشكل مستقل؛ نقل الألياف المشترك لا يجعل الرؤوس قابلة للتبديل. حدد اتجاهات الإحداثيات للاهتزاز ثلاثي المحاور، وتحقق من توافق الوسائط ووصلات المعالجة للضغط، وتسجيل الاتصال الحراري لتجارب درجة الحرارة.

تتطلب المقارنات بين الاستشعار الموزع والاستشعار النقطي كائنات ومراجع قابلة للمقارنة. تركز أجهزة استشعار النقاط على المواضع المحلية؛ يوفر الاستشعار الموزع معلومات على طول الطريق. ولا يعد أي منهما مجرد بديل أفضل للآخر. تساعد مقارنة القياسات على كائن واحد المتعلمين على فهم التغطية المكانية والتثبيت وعرض النطاق الترددي والخطأ، ولماذا تجمع المشاريع الهندسية بين التقنيات.

البرمجيات وواجهات البيانات وبيئات التطوير

الوصول إلى المعدات المنفصلة وتسجيل البيانات وتحليل الأبحاث في البرنامج. الوصول إلى المعدات يدير القنوات والاستحواذ؛ التسجيل يحافظ على الظروف التجريبية والنتائج الأصلية؛ يدعم التحليل واجبات الطلاب وخوارزميات البحث. يتيح ذلك المعالجة الثانوية دون إجراء تغييرات تعسفية على إعدادات المعدات ذات المستوى المنخفض ويبسط عملية استعادة المقعد بعد الدورة التدريبية.

يجب أن تحدد الواجهات المخصصة أنواع البيانات المرسلة وتكرار التحديث والطوابع الزمنية والوحدات وحالات الخطأ والاتصالات. قبل تطوير Python أو MATLAB أو أي تكامل تحليلي آخر، تأكد من البروتوكولات المتاحة والوثائق ونطاق المثال. يمكن للمنحنيات المستندة إلى المستعرض عرض النتائج ولكنها لا تثبت إمكانية الوصول إلى جميع العينات الأولية.

السجلات التجريبية وتتبع البيانات

تحتاج كل تجربة إلى سجلات يمكن تتبعها: معرف التجربة، وإصدارات الأجهزة/البرامج، ومعرفات ألياف الاستشعار أو الرأس، والاتصالات البصرية، والإعدادات، والبيئة، والإثارة. قم بتسجيل الأسباب والإصدارات قبل/بعد عند تغيير المرشحات أو متوسط ​​الوقت أو المعايرة أو التعويض. يجب أن تحدد الرسوم البيانية المحاور والوحدات ونطاق الاستحواذ وطرق المعالجة بدلاً من تقديم منحنيات معزولة بدون سياق.

يجب أن يعكس الاحتفاظ مجموعات الدورة التدريبية وفترات البحث. أرشفة بيانات التدريس حسب الصف والمهمة، وبيانات البحث حسب العينة والحالة ونسخة المعالجة. احتفظ بالبيانات الأصلية منفصلة عن النتائج المشتقة واحتفظ بالبرامج النصية أو الحسابات الخاصة بالمعالجة. وضع علامة على الأقسام غير المؤكدة أو ذات الجودة الرديئة؛ يجب ألا يؤدي الاستيفاء أو التجانس إلى إخفاء فواصل الألياف أو التشبع أو الاقتران المفقود.

أدوات مخصصة وتسليمات البرمجيات

قم بإعداد ملخص فني واضح يغطي الاستجواب البصري وتغليف أجهزة الاستشعار والقنوات والميكانيكا والاقتناء والبرمجيات والواجهات الخارجية. قد تكون أهداف البحث استكشافية، لكن القبول يحتاج إلى شروط قابلة للتنفيذ. لا تزال التأثيرات المنفصلة تتطلب التحقق من صحة البحث من وظائف الأداة القابلة للتسليم؛ ويجب ألا تصبح الفرضيات مواصفات مضمونة للمعدات.

وصف متطلبات البرامج باستخدام عينات حقيقية وسيناريوهات التشغيل، مثل الحصول على قناة محددة أو تسجيل الاختبارات أو تصدير النتائج أو دعم المكونات الإضافية للخوارزمية. سجل مدى تأثير التغييرات على الاستحواذ والتخزين والاختبار، وحدد التحديثات والصيانة. من أجل التكامل مع الأدوات الحالية أو منصات الطرف الثالث، يجب التأكيد بشكل مشترك على الواجهات ومسؤوليات التشغيل.

السلامة والأذونات وحماية المعدات

مختبرات التدريس لديها العديد من المستخدمين. وضع إجراءات لنهايات الألياف وسلامة الليزر والتوصيلات الكهربائية ومصادر الحرارة والتحميل الميكانيكي ومعدات الضغط. لا تنظر إلى أطراف الألياف أو تفصل/تفتح المعدات دون توفر شروط آمنة مؤكدة. تحتاج التجارب الحرارية والتحميل والضغط إلى الحماية المناسبة والإشراف المختص. لا تعمل ألياف الاستشعار السلبية على إزالة المخاطر الكهربائية أو الحرارية أو الميكانيكية من المقعد.

إدارة المعدات منفصلة عن عرض البيانات. بعد التجارب، تحقق من مصادر الحرارة وأجهزة الإثارة واستعادة التكوين المعتمد. تحديد الحدود بين شبكات التدريس والشبكات العامة والسماح بالوصول عن بعد. احتفظ بتفاصيل تسجيل الدخول خارج صفحات الدورة العامة؛ تعيين النسخ الاحتياطي والاسترداد للتكوين للموظفين المسؤولين لحماية التجارب اللاحقة.

القبول والتوسع المرحلي

استخدام المهام التجريبية المتفق عليها بشكل متبادل كإطار للقبول، والتحقق من كائنات الاستشعار، والاستجواب، وتسجيل البيانات وعرضها. التحقق من المراجع والاستجابة المكانية لدرجة الحرارة؛ الأحداث التي يتم التحكم فيها ومراسلات الموقع للصوتيات/الاهتزاز؛ التحميل وتعويض درجة الحرارة للإجهاد. والمعايرة أو الاتجاه أو النطاق لاستشعار النقطة. تحقق أيضًا من السلوك أثناء قطع الاتصال البصري وفشل الشبكة والأذونات غير الكافية.

يمكن أن يبدأ النشر المرحلي بتجارب درجة الحرارة الأساسية أو التجارب الصوتية/الاهتزازات، تليها الوحدات الهيكلية ووحدات استشعار النقاط. حدد مساحة الحامل المحجوزة وواجهات الألياف وسعة البيانات وتكامل البرامج بدلاً من الوعد بالتوسع غير المحدود. أعد تأكيد الكائنات والواجهات التجريبية لكل وحدة مضافة، مع الاحتفاظ بسجلات التكوين والقبول حتى تظل الدورات السابقة قابلة للاستخدام.

نتائج المنصة والتطبيقات الهندسية

تتيح المنصة المستدامة للمعلمين تكرار التجارب، ويشرح الطلاب النتائج، ويتتبع الباحثون ظروف البيانات. تقييم اكتمال المهمة، والبيانات التي يمكن التحقق منها، والتشغيل الآمن، والإصدارات الواضحة والواجهات المحددة للبحث لاحقًا. الصور والمنحنيات التوضيحية تدعم التدريس؛ لا تزال استنتاجات البحث تتطلب تجارب وتحليلات مناسبة.

يمكن للعمل المختبري توصيل نقاط اتصال الكابلات بتطبيقات الطاقة، والتحكم في الاهتزاز من خلال حماية حفر خطوط الأنابيب، والتحميل الهيكلي من خلال مراقبة الجسور. قبل نقل نتائج مقاعد البدلاء إلى الميدان، قم بإعادة تقييم المسافة والاقتران والضوضاء وظروف التثبيت. وهذا يخلق علاقة واضحة ويمكن التحقق منها بين التدريس والتطبيقات العملية.
