مراقبة الألياف للتسريبات المبردة والمرافق الحيوية في محطات الغاز الطبيعي المسال

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

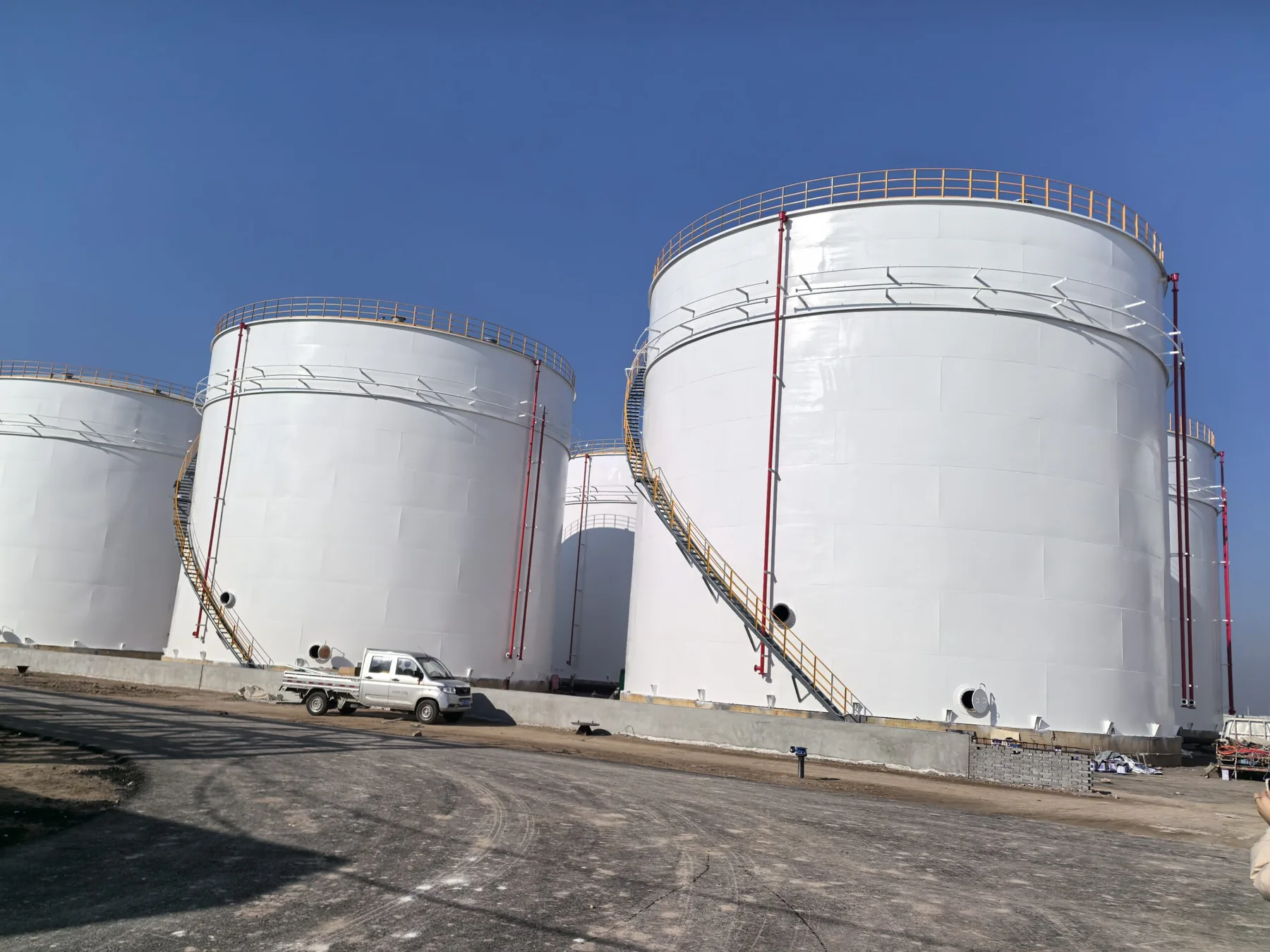

تتناول مراقبة الألياف للتسربات المبردة والمرافق الحيوية في محطات الغاز الطبيعي المسال إدارة السلامة والحالة على المدى الطويل لخزانات الغاز الطبيعي المسال، وأذرع التحميل، والأنابيب المبردة، والمبخرات، ومجموعات الصمامات، وقنوات التجميع ومسارات الكابلات المرتبطة بها. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية التبريد السريع الناتج عن التسربات المبردة، وفشل العزل البارد، والاهتزاز غير الطبيعي للصمام أو المضخة، وتشتت الغاز القابل للاشتعال، والمخاطر الحرارية للكابلات. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل أنظمة DTS وDAS وFBG المبردة، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو استخدام التشكيلات الحرارية المستمرة لتحديد الحالات الشاذة الباردة وانتشارها، مع إشارات صوتية واهتزازات تدعم تحديد الصمامات والمضخة وأحداث التسرب، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لخزانات الغاز الطبيعي المسال، وأذرع التحميل، والأنابيب المبردة، والمبخرات، ومجموعات الصمامات، وقنوات التجميع ومسارات الكابلات المرتبطة بها، يتم التمييز بين عوامل البدء والعلامات المبكرة وظروف التطور والعواقب. قد تحدث المخاطر بما في ذلك التبريد السريع الناتج عن التسربات المبردة، وفشل العزل البارد، والاهتزاز غير الطبيعي للصمام أو المضخة، وتشتت الغاز القابل للاشتعال، والمخاطر الحرارية للكابلات بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يطلق محقق DTS نبضات ليزر قصيرة في ألياف الاستشعار ويحسب درجة الحرارة على طول الألياف من تشتت رامان الخلفي. تكمن القيمة الهندسية في ملفات تعريف درجة الحرارة المستمرة، والمسافة الدقيقة للحالات الشاذة، ومعدلات التسخين، واتجاه انتشار الحرارة بدلاً من القراءات المنعزلة. يعمل كابل الاستشعار كوسط قياس ومجموعة طويلة من درجات الحرارة، دون وجود مصادر طاقة متقاربة على طول مساره. وهذا يناسب المجالات الكهرومغناطيسية القوية، والمواقع الرطبة أو المتربة، والمناطق الخطرة والمواقع التي يصعب الوصول إليها للصيانة، وتخضع للمعدات المطلوبة وموافقات التثبيت.

التركيبة الموصى بها هي DTS وDAS وFBG المبردة. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في استخدام الملامح الحرارية المستمرة لتحديد الحالات الشاذة الباردة وانتشارها، مع إشارات صوتية واهتزازات تدعم تحديد أحداث الصمام والمضخة والتسرب، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات استشعار أو مستشعرات ألياف، ووحدات الربط والحماية، ومعدات استجواب لـ DTS وDAS وFBG المبردة، ومعالجة الحواف، وبرامج التطبيقات والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

التنسيق مع أنظمة الكشف عن الغازات القابلة للاحتراق، وSIS، وأنظمة التحكم في الحرائق والمحطات للتأكيد متعدد المصادر والاستجابة لحالات الطوارئ حسب المناطق. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: قم بتركيب كابل استشعار متوافق مع المبردات على طول الأنابيب والفلنجات ومناطق التجميع ومواضع الخزان الحرجة، باستخدام DAS أو أجهزة الاستشعار النقطية للآلات والصمامات. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

يجمع نموذج الإنذار بين درجة الحرارة المطلقة ومعدل الارتفاع والاختلافات بين الأقسام المتجاورة والاختلافات بين الأصول المتشابهة والمدة. إنشاء خطوط أساس طبيعية للموسم والحمل والتهوية وحالة العملية قبل اكتشاف الانحرافات. يناسب نظام DTS بمقياس السنتيمتر مصادر الحرارة الصغيرة والتوطين الكثيف، بينما يناسب نظام DTS القياسي وطويل المدى المسارات المستمرة. اختر حسب حجم الأصل، واقتران الكابل ووقت الاستجابة المسموح به، بدلاً من تصنيف الأنظمة حسب الدقة المكانية فقط.

معايير التطبيق الأولية: تحديد الانحرافات الباردة ومعدلات التبريد وعتبات المدة مقابل درجة الحرارة المحيطة وحالة العملية ومرحلة التحميل. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يستخدم القبول التدفئة المخصصة للمنطقة، والحركة الخاضعة للتحكم لمصادر الحرارة والاختبارات المتكررة في ظل ظروف تشغيل مختلفة للتحقق من خطأ التوطين، ووقت الاستجابة، وتكرار درجة الحرارة، وتشابكات الإنذار. التدفئة لفترة قصيرة بجوار المحقق وحده غير كافية؛ قم بتجربة الأطراف البعيدة والمفاصل والانحناءات والمواضع التي يكون فيها نقل الحرارة غير مناسب.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

التنسيق مع أنظمة الكشف عن الغازات القابلة للاحتراق، وSIS، وأنظمة التحكم في الحرائق والمحطات للتأكيد متعدد المصادر والاستجابة لحالات الطوارئ حسب المناطق. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عمليات فحص العينات لخزانات الغاز الطبيعي المسال، وأذرع التحميل، والأنابيب المبردة، والمبخرات، ومجموعات الصمامات، وقنوات التجميع ومسارات الكابلات المرتبطة بها، مع المراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها للتبريد السريع الناتج عن التسريبات المبردة، وفشل العزل البارد، والاهتزاز غير الطبيعي للصمام أو المضخة، وتشتت الغاز القابل للاشتعال، والمخاطر الحرارية للكابلات. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء خزانات الغاز الطبيعي المسال، وأذرع التحميل، والأنابيب المبردة، وأجهزة التبخير، ومجموعات الصمامات، وقنوات التجميع ومسارات الكابلات المرتبطة بها التي تتطلب الحماية؟ والتي يجب اكتشاف مؤشرات التبريد السريع الناتجة عن التسربات المبردة، وفشل العزل البارد، والاهتزاز غير الطبيعي للصمام أو المضخة، وتشتت الغازات القابلة للاشتعال، والمخاطر الحرارية للكابلات؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DTS وDAS وFBG المبردة، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القنوات، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

تتطلب مراقبة الغاز الطبيعي المسال أكثر من عتبة درجة الحرارة المنخفضة. يمكن أن تختلف الأنابيب الباردة والدعامات والمناطق الباردة عادة عن الظروف المحيطة. الكابل داخل العزل، خارجه أو في قنوات التجميع يقيس الظروف المادية المختلفة؛ تحديد هذه في الرسومات المضمنة وتسميات المنصة.

يؤدي بدء التحميل، والتبريد المسبق، وإيقاف التشغيل، والإحماء إلى إنشاء مسارات درجات حرارة عادية يجب أن تأخذها معايير التسرب في الاعتبار. لا تقم بإنشاء عينات عن طريق إطلاق السوائل المبردة الخطرة؛ استخدم اختبارات حرارية مكافئة معتمدة للتحقق من السلسلة. يحدد تصميم المحطة التأكيد والتنسيق بين أجهزة إنذار الألياف والغاز والعمليات.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول

المنتجات ذات الصلة والموارد التقنية

استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
