خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر
تعالج مراقبة اهتزازات BOTDA وDAS لطرق المناجم والصخور المحيطة بها إدارة السلامة والحالة على المدى الطويل لطرق المناجم، وأعمال العمل، والكتل الصخرية، ودعامات المسامير الصخرية، والأعمدة، والكهوف تحت الأرض، والتقاطعات الحرجة. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. وتشمل الاهتمامات الرئيسية تقارب الصخور، وتغيير أحمال الدعم، وتطوير مناطق القص، ومؤشرات سقوط السقف، وتأثيرات الانفجار، والانجراف الحراري على المدى الطويل. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.
يستخدم الحل BOTDA/BOTDR وDAS وFBG، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو قياس الضغط بشكل مستمر في الصخور أو الهياكل الداعمة واستخدام DAS لأحداث الكسور الديناميكية، وربط الاتجاهات التدريجية بالاضطرابات المفاجئة، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.
تطور المخاطر ومراقبة الحدود
بالنسبة لطرق المناجم، والعمل، والكتل الصخرية، والدعامات الصخرية، والأعمدة، والكهوف تحت الأرض، والتقاطعات الحرجة، يمكنك التمييز بين عوامل البدء، والعلامات المبكرة، وظروف التطور والعواقب. المخاطر بما في ذلك تقارب الصخور، وتغيير أحمال الدعم، وتطوير مناطق القص، ومؤشرات سقوط السقف، وتأثيرات الانفجار، والانجراف الحراري طويل المدى قد تحدث بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.
مبادئ الاستشعار واختيار التكنولوجيا
يستمد BOTDA/BOTDR الانفعال ودرجة الحرارة الموزعة على طول مسارات الألياف الطويلة من التغيرات في تحول تردد Brillouin. بالمقارنة مع النقاط المنفصلة، يمكن أن تكشف عن تركيز الضغط الموضعي والتشوه التدريجي والتدرجات غير الطبيعية. تحافظ السجلات المستمرة على التطور الهيكلي من خلال البناء والتحميل والتشغيل. يمكن لأجهزة الاستشعار الضوئية FBG أو السيليكون أن تكمل قياسات عالية التردد أو عالية الحساسية في الأقسام الحرجة.
التركيبة الموصى بها هي BOTDA/BOTDR وDAS وFBG. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في قياس الضغط بشكل مستمر في الصخور أو الهياكل الداعمة واستخدام DAS لأحداث الكسور الديناميكية، وربط الاتجاهات التدريجية بالاضطرابات المفاجئة، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية المخاطر، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

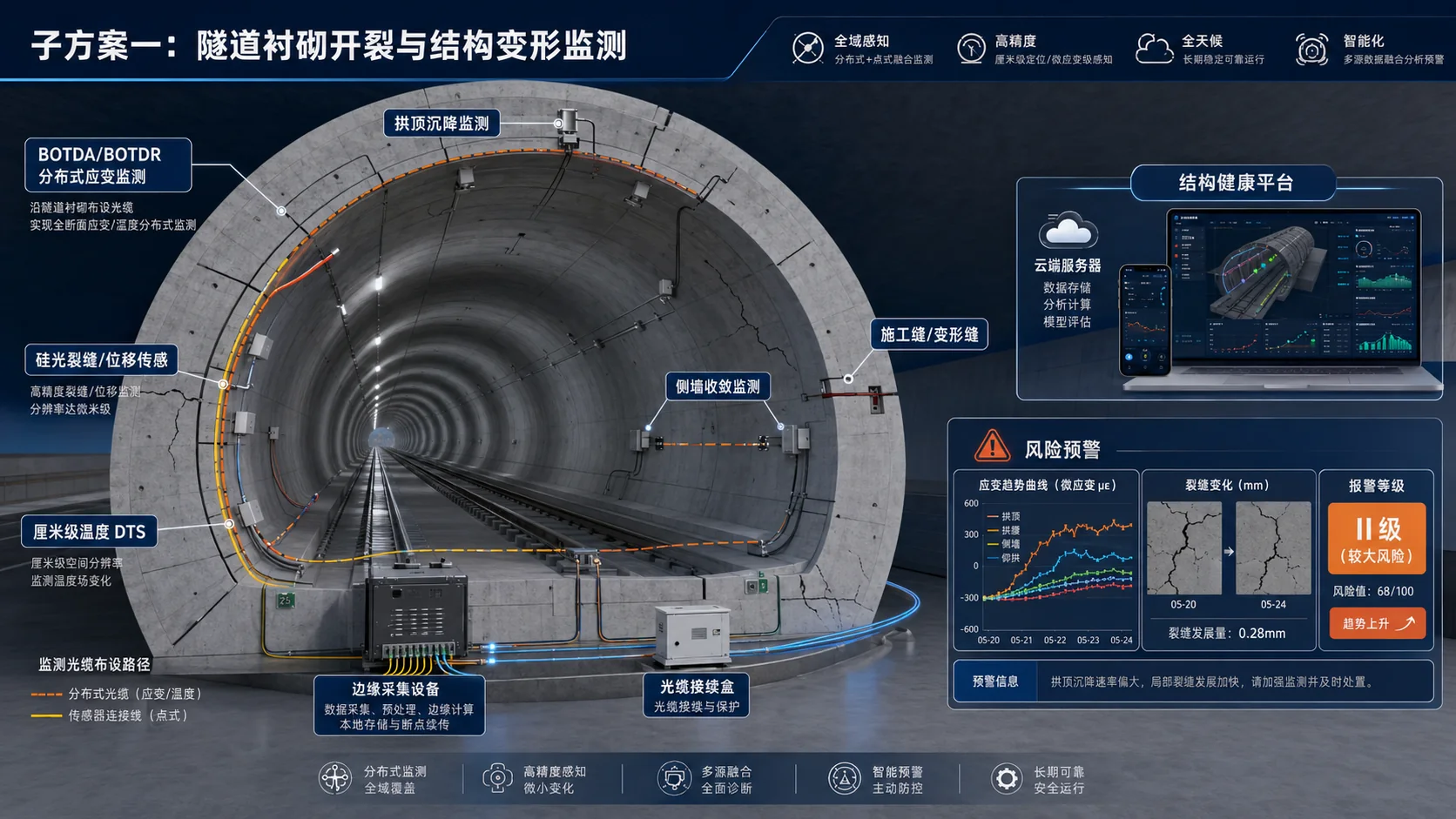

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة
يشتمل النظام على أجهزة استشعار للكابلات أو الألياف، ووحدات الربط والحماية، ومعدات الاستجواب لـ BOTDA/BOTDR، وDAS، وFBG، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.
اتصل بمنصات ضغط المناجم والجيولوجيا والتفتيش والإنتاج للتعرف على الاتجاهات المقطعية والمناطق غير الطبيعية وتوصيات تعزيز الدعم. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.
كابل الاستشعار والتركيب الميداني
التثبيت الموصى به: قم بضغط الكابل المزدوج من خلال الآبار أو كابلات التثبيت أو الأخاديد السطحية، وقم بتوجيه DAS على طول الطرق ووضع نقاط FBG المرجعية في الأقسام الحرجة. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.
تحليل البيانات والإنذارات المتدرجة
قم أولاً بتطبيق تعويض درجة الحرارة، وتأكيد الصفر الأولي وتقسيم القياسات الهيكلية إلى أقسام أساسية. ثم قم بتحليل زيادات الضغط والتدرجات والتراكم والانتعاش والتشوه المتبقي. تعيين العتبات مع الإشارة إلى المواد، وسلاسة التثبيت والحسابات الهيكلية. تفسير القراءات بجانب الحمل ومستوى المياه ودرجة الحرارة وأنشطة البناء وعمليات التفتيش.
معايير التطبيق الأولية: تطبيق تعويض درجة الحرارة وإدارة خط الأساس الصفري، وتتبع تدرجات الضغط، والمعدلات، والتشوه المتبقي، وكثافة الحدث. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.
التكليف والقبول والتحقق من الأداء
يشمل القبول استمرارية الألياف واستقرار خط الأساس والاستجابة للتحميل المعروف وتوطين قسم القياس وفحوصات تعويض درجة الحرارة. بالنسبة للكابلات المدفونة أو غير القابلة للاستبدال، قم بإجراء اختبارات الحلقة الكاملة وتنسيق السجلات والتوثيق الفوتوغرافي قبل الإخفاء، والاحتفاظ بالألياف الاحتياطية.
الصيانة والفعالية المستدامة
يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.
التكامل مع الأنظمة الحالية
اتصل بمنصات ضغط المناجم والجيولوجيا والتفتيش والإنتاج للتعرف على الاتجاهات المقطعية والمناطق غير الطبيعية وتوصيات تعزيز الدعم. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.
يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.
الفوائد وظروف التشغيل والحدود الفنية
يحل هذا الحل محل عينات التفتيش على طرق المناجم، وأعمال العمل، والكتل الصخرية، والدعامات الصخرية، والأعمدة، والكهوف تحت الأرض، والتقاطعات الحيوية مع المراقبة المستمرة، والاحتفاظ بالمؤشرات المبكرة التي يمكن تتبعها لتقارب الصخور، وتغيير أحمال الدعم، وتطوير مناطق القص، ومؤشرات سقوط السقف، وتأثيرات الانفجار، والانجراف الحراري على المدى الطويل. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.
اختيار المعدات والتصميم التفصيلي
ابدأ بخمسة أسئلة: ما هي أجزاء طرق المناجم، وأعمال العمل، والكتل الصخرية، والدعامات الصخرية، والأعمدة، والكهوف تحت الأرض، والتقاطعات الحيوية التي تتطلب الحماية؟ والتي يجب اكتشاف مؤشرات تقارب الصخور، وتغيير أحمال الدعم، ومناطق القص النامية، ومؤشرات سقوط السقف، وتأثيرات الانفجار، والانجراف الحراري طويل المدى؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟
ثم حدد مجموعة BOTDA/BOTDR وDAS وFBG، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.
التحقق من الصحة والقيود الخاصة بالتطبيق
إن إجهاد الصخور على الطريق وحمل العضو الداعم هما كميات مختلفة. تحتاج الألياف الموجودة على مسمار صخري، على طول البطانة أو داخل حفرة البئر، إلى مسار استشعار محدد وحالة نقل القوة. تشوه البلاستيك أو فك الارتباط أو الكسر يغير تفسيره؛ وضع علامة واضحة على البيانات غير الطبيعية.
يؤدي تقدم التعدين والتفجير ودعم البناء إلى تغيير الخلفيات الحرارية والصوتية؛ تفسير الاتجاهات من خلال مواقف العمل وسجلات البناء. تحقق من الحالات الشاذة المحلية باستخدام التقارب أو الإزاحة أو القياسات الأخرى بدلاً من تقييم مقطع صخري كامل من قمم الانفعال وحدها. الحفاظ على مواقع التثبيت والوصل وحماية الكابلات في السجلات المدمجة.
التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول
المنتجات ذات الصلة والموارد التقنية
استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
