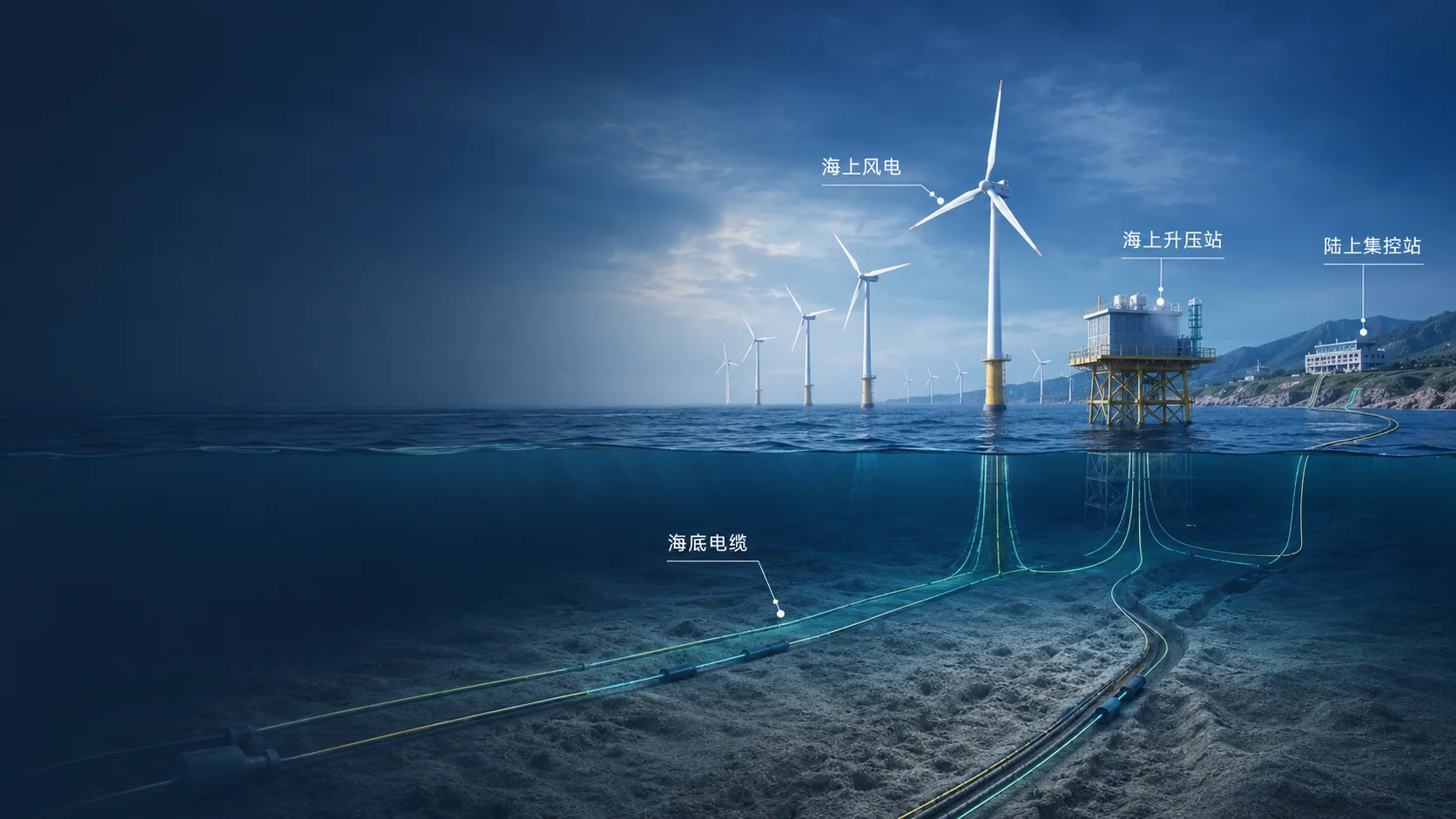

مراقبة درجة الحرارة والاهتزاز والضغط للكابلات البحرية والرياح البحرية

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

تتناول مراقبة درجة الحرارة والاهتزاز والإجهاد لكابلات الرياح البحرية والكابلات البحرية إدارة السلامة والحالة على المدى الطويل للصفيف البحري وكابلات التصدير والهبوط الأرضي والغرف المشتركة وأساسات التوربينات ومراكز التحكم البرية. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. وتشمل الاهتمامات الرئيسية التدفئة المرتبطة بالتيار، والتطهير والمسافات الحرة، والمراسي والصيد بشباك الجر، وبناء اليابسة، وأعطال المفاصل، وتحميل أساسات التوربينات على المدى الطويل. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل DTS وDAS وBOTDA/BOTDR، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو المراقبة المشتركة لمجالات درجة الحرارة والأحداث الصوتية الخارجية وتغيرات الضغط البطيئة لتحديد وتتبع الأخطاء الحرارية ونشاط الطرف الثالث والتغيرات الهيكلية، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة للصفيف البحري وكابلات التصدير، والهبوط الأرضي، والغرف المشتركة، وأساسات التوربينات ومراكز التحكم البرية، قم بالتمييز بين عوامل البدء والعلامات المبكرة وظروف التطور والعواقب. قد تحدث المخاطر بما في ذلك التدفئة المرتبطة بالتيار، والتطهير والمسافات الحرة، والمراسي وشباك الجر، وبناء اليابسة، وأعطال المفاصل، والتحميل طويل المدى على أساس التوربينات بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.

المجموعة الموصى بها هي DTS وDAS وBOTDA/BOTDR. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في المراقبة المشتركة لمجالات درجة الحرارة والأحداث الصوتية الخارجية وتغيرات الضغط البطيئة لتحديد وتتبع الأخطاء الحرارية ونشاط الطرف الثالث والتغيرات الهيكلية، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات الاستشعار أو أجهزة استشعار الألياف، ووحدات الربط والحماية، ومعدات الاستجواب لـ DTS، وDAS، وBOTDA/BOTDR، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

التنسيق مع مراقبة الكابلات تحت البحر ونظام SCADA لمزرعة الرياح ونظام AIS وأوامر عمل الصيانة لتشغيل الأحداث وتصنيف المخاطر. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: استخدام ألياف احتياطية أو ألياف استشعار متكاملة، وإعطاء الأولوية للهبوط على اليابسة والمفاصل وقنوات الشحن عالية المخاطر، وتركيز المحققين في الغرف الموجودة على الشاطئ. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.

معايير التطبيق الأولية: الجمع بين تسخين DTS ومسارات أحداث DAS وإجهاد BOTDA على محور مسافة مشترك، والتحقق من نشاط السفينة والحمولة الحالية وظروف البحر. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

التنسيق مع مراقبة الكابلات تحت البحر ونظام SCADA لمزرعة الرياح ونظام AIS وأوامر عمل الصيانة لتشغيل الأحداث وتصنيف المخاطر. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عينات التفتيش على المصفوفة البحرية وكابلات التصدير، والهبوط الأرضي، والغرف المشتركة، وأساسات التوربينات ومراكز التحكم البرية مع المراقبة المستمرة، والاحتفاظ بمؤشرات مبكرة يمكن تتبعها للتسخين المرتبط بالتيار، والتنقيب والمساحات الحرة، والمراسي والصيد بشباك الجر، وإنشاء اليابسة، والأعطال المشتركة، وتحميل أساسات التوربينات على المدى الطويل. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء المصفوفة البحرية وكابلات التصدير والهبوط الأرضي والغرف المشتركة وأساسات التوربينات ومراكز التحكم البرية التي تتطلب الحماية؟ والتي يجب الكشف عن مؤشرات التدفئة المرتبطة بالتيار، والتطهير والمسافات الحرة، والمراسي وشباك الجر، وبناء اليابسة، وأعطال المفاصل، والتحميل طويل المدى على أساسات التوربينات؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DTS وDAS وBOTDA/BOTDR، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

قد تكون ألياف الاتصالات في الكابل البحري عبارة عن أنابيب فضفاضة. يمكنها نقل الصوتيات أو عكس درجة الحرارة دون قياس الضغط المحوري للموصل أو الدرع بشكل مباشر. إنشاء نقل الضغط إلى الأعضاء الحاملة قبل المراقبة الهيكلية. تتطلب تقديرات درجة حرارة الموصل والسعة أيضًا إنشاء الكابلات والخصائص الحرارية وبيئة التثبيت وبيانات التحميل.

قم بالتمييز بين الأقسام المدفونة بعمق، والمساحات المجوفة/الحرة، والهبوط الأرضي، والمفاصل. تساعد مسارات AIS في تفسير النشاط السطحي ولكنها لا تغطي كل السفن الصغيرة؛ لا تستطيع الصوتيات وحدها تأكيد اتصال المرساة بالكابل. التحقق من الأحداث باستخدام عدم اليقين في الموقع، ومسارات الانتشار، وظروف البحر، مع الحفاظ على المواءمة الزمنية لمصادر الأدلة المختلفة.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول
