خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر
تتناول مراقبة الألياف لفواصل الأسلاك والتسربات والسلامة الهيكلية في خطوط أنابيب المياه PCCP إدارة السلامة والحالة على المدى الطويل لأنابيب المياه PCCP، ومفاصل المقابس، وغرف الصمامات، والمعابر، والأقسام الحساسة جيولوجيًا ومشاريع إمدادات المياه الكبرى. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل الاهتمامات الرئيسية فواصل الأسلاك سابقة الإجهاد، والتسرب المشترك، والهبوط غير المتساوي للأساسات، والبناء الخارجي، وضوضاء التشغيل داخل الأنابيب. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.
يستخدم الحل DAS وBOTDA/BOTDR وDTS، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو استخدام الأحداث الصوتية كمؤشرات لكسر الأسلاك والتسرب، والإجهاد الموزع لتغييرات تحميل الأنابيب ومراقبة درجة الحرارة الإضافية في الأقسام الحرجة، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.
تطور المخاطر ومراقبة الحدود
بالنسبة لأنابيب المياه PCCP، ومفاصل المقابس، وغرف الصمامات، والمعابر، والأقسام الحساسة جيولوجيًا ومشاريع إمدادات المياه الكبرى، يتم التمييز بين عوامل البدء والعلامات المبكرة وظروف التطور والعواقب. المخاطر بما في ذلك فواصل الأسلاك سابقة الإجهاد، وتسرب المفاصل، والهبوط غير المتساوي للأساسات، والبناء الخارجي، وضوضاء التشغيل داخل الأنابيب قد تحدث بشكل مستقل أو تنشأ من الحمل المشترك، والتأثيرات البيئية، والبناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.
مبادئ الاستشعار واختيار التكنولوجيا
يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.
المجموعة الموصى بها هي DAS وBOTDA/BOTDR وDTS. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في استخدام الأحداث الصوتية كمؤشرات على انقطاع الأسلاك والتسرب، والإجهاد الموزع لتغييرات تحميل الأنابيب ومراقبة درجة الحرارة الإضافية في الأقسام الحرجة، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية المخاطر، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.
بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة
يشتمل النظام على أجهزة استشعار لكابلات أو ألياف، ووحدات الربط والحماية، ومعدات استجواب لـ DAS، وBOTDA/BOTDR، وDTS، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.
قم بتوصيل منصات توزيع المياه ونظم المعلومات الجغرافية والضغط/التدفق والفحص لتحديد أولويات مخاطر قسم الأنابيب والتحقق القائم على الحفر. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.
كابل الاستشعار والتركيب الميداني

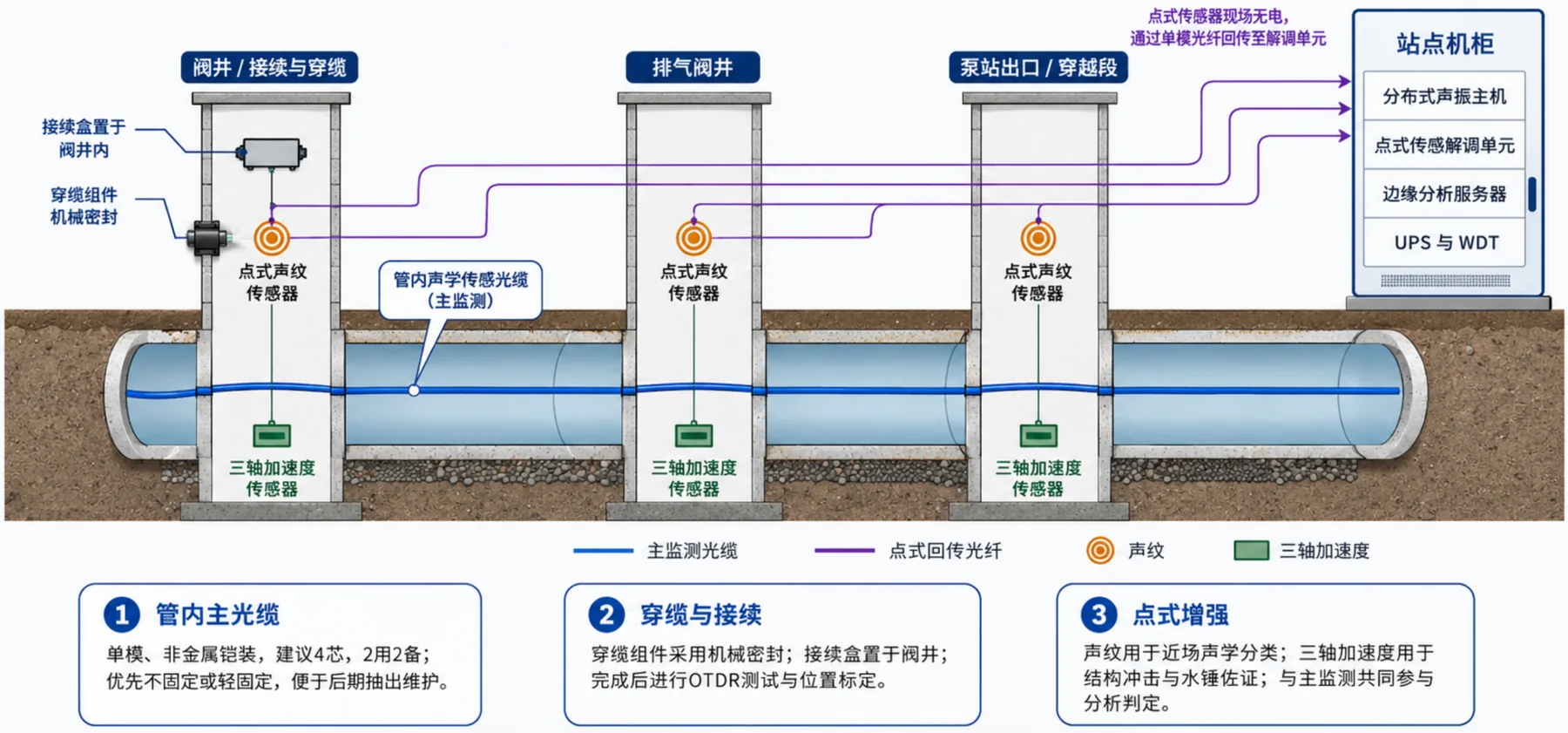

التثبيت الموصى به: توجيه الألياف بشكل مستمر على طول الأنابيب أو الخنادق، ومعايرة الصمامات والمفاصل واستخدام أدوات التوصيل الهيكلية أو التغليف المتخصص في الأقسام المهمة. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.
تحليل البيانات والإنذارات المتدرجة
بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.
معايير التطبيق الأولية: الجمع بين توقيعات قطع الأسلاك، ومواضع الأحداث المتكررة، واتجاهات الضغط وتغيرات الضغط/التدفق بدلاً من إطلاق إنذارات عالية المستوى من الضوضاء المعزولة. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.
التكليف والقبول والتحقق من الأداء
يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.
الصيانة والفعالية المستدامة
يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.
التكامل مع الأنظمة الحالية
قم بتوصيل منصات توزيع المياه ونظم المعلومات الجغرافية والضغط/التدفق والفحص لتحديد أولويات مخاطر قسم الأنابيب والتحقق القائم على الحفر. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.
يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.
الفوائد وظروف التشغيل والحدود الفنية
يحل هذا الحل محل عمليات التفتيش العينية لأنابيب المياه PCCP، ومفاصل المقابس، وغرف الصمامات، والمعابر، والأقسام الحساسة جيولوجيًا ومشاريع إمدادات المياه الكبرى مع المراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها لفواصل أسلاك الإجهاد المسبق، وتسرب المفاصل، والهبوط غير المتساوي للأساسات، والبناء الخارجي، وضوضاء التشغيل داخل الأنابيب. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.
اختيار المعدات والتصميم التفصيلي
ابدأ بخمسة أسئلة: ما هي أجزاء أنابيب المياه PCCP، ومفاصل المقابس، وغرف الصمامات، والمعابر، والأقسام الحساسة جيولوجيًا ومشاريع إمدادات المياه الكبرى التي تتطلب الحماية؟ والتي يجب الكشف عن مؤشرات انقطاع الأسلاك سابقة الإجهاد، وتسرب المفاصل، والهبوط غير المتساوي للأساسات، والبناء الخارجي، وضوضاء التشغيل داخل الأنابيب؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟
ثم حدد مجموعة DAS وBOTDA/BOTDR وDTS، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.
التحقق من الصحة والقيود الخاصة بالتطبيق
تكون الانبعاثات الصوتية المقطوعة بالأسلاك PCCP مختصرة. يمكن للإنشاءات القريبة وإجراءات الصمامات والتأثيرات الميكانيكية أن تولد أشكالًا موجية مماثلة. التحقق من صحة تصنيفات DAS باستخدام الأطياف والانتشار والموقع. ليست كل نبضة بمثابة انقطاع في الأسلاك، ولا يمكن لعدد الأحداث وحده تحديد القدرة الهيكلية المتبقية.
يحدد الارتباط من الكابل إلى الأنبوب الاقتران. تحديد أقسام الأنابيب والمفاصل وغرف الوصول بدقة. وتضيف درجة الحرارة أو الانفعال أدلة أخرى، ولكن ليس كل انقطاع في الأسلاك يسبب تسخينًا يمكن قياسه. الجمع بين التقييم والسجلات الهيكلية والتفتيش الداخلي والخارجي وتحليل النزاهة المهنية وتحديد أمر التحقق ومسؤوليات الاستجابة.
التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول
المنتجات ذات الصلة والموارد التقنية
استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
للحصول على المشورة بشأن خطوط أنابيب المياه للكشف عن تسرب الصوت عبر الألياف الضوئية، قم بمشاركة مسافة المراقبة وبيئة التثبيت ومتطلبات التكامل مع فريقنا الهندسي. يمكننا المساعدة في تقييم وضع المستشعر ومعايير التشغيل والقبول لمشروعك.
