مراقبة سلامة الألياف متعددة المعلمات للمنشآت البتروكيماوية والمجمعات الكيميائية

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

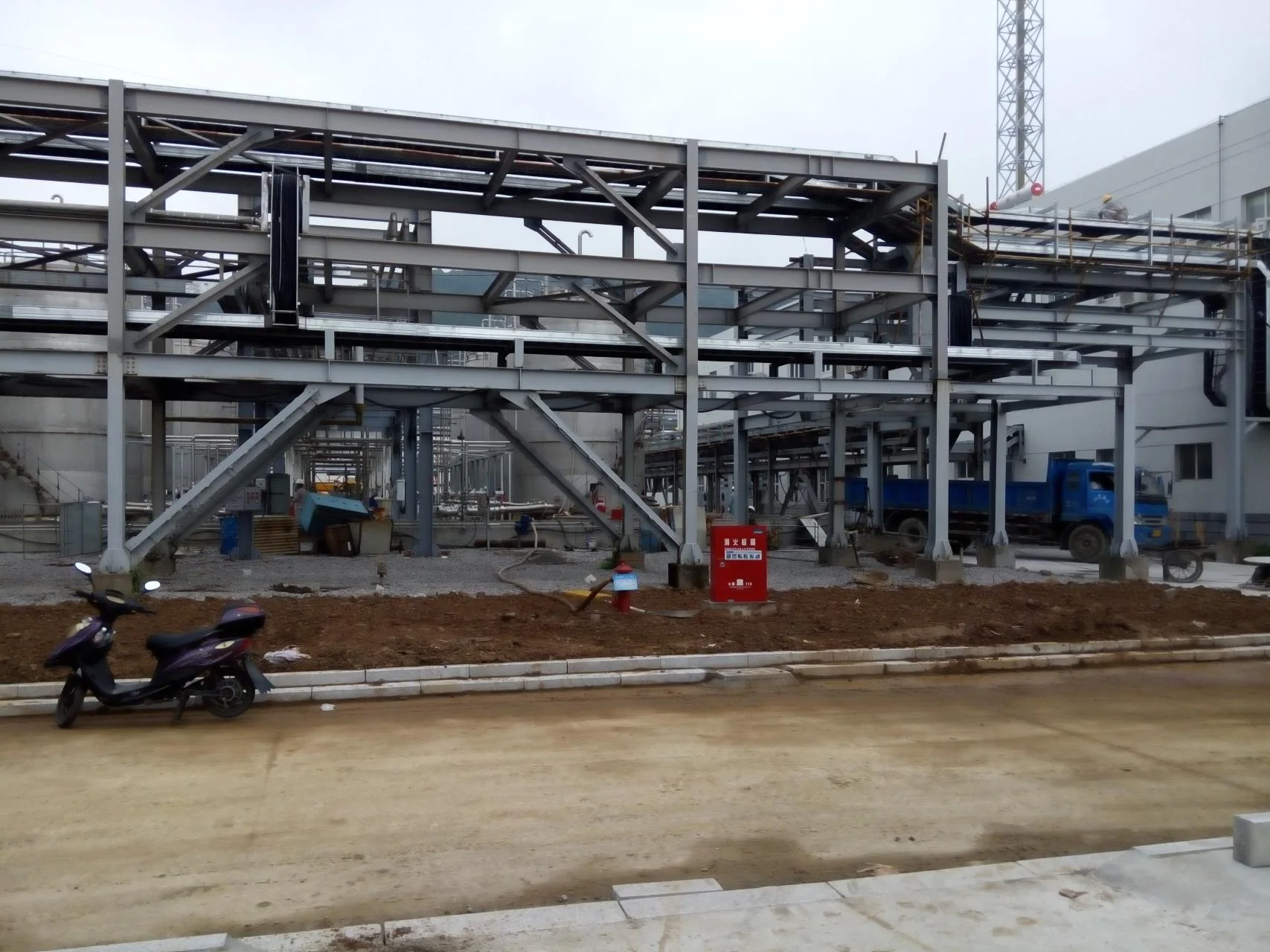

تتناول مراقبة سلامة الألياف متعددة المعلمات لمنشآت البتروكيماويات والمجمعات الكيميائية إدارة السلامة والحالة على المدى الطويل لمناطق عمليات التكرير، ورفوف الأنابيب المشتركة، وكابلات الطاقة، وخطوط المعالجة، ومزارع الخزانات، والمستودعات، وحدود الموقع. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية المخاطر المصاحبة للعمليات الساخنة، والوسائط المسببة للتآكل، واهتزاز المضخة/الصمام، والتسربات، وارتفاع درجة حرارة الكابلات، والإنشاءات بواسطة طرف ثالث، والتطفل على المحيط. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل أجهزة استشعار DTS وDAS وBOTDA/BOTDR وأجهزة استشعار فوتونية سيليكونية، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو بناء شبكة من الألياف الضوئية يمكنها التحقق من درجة الحرارة والصوتيات والضغط والتوقيعات الصوتية عبر المسارات المستمرة والمعدات الحيوية، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لمناطق عمليات التكرير، ورفوف الأنابيب المشتركة، وكابلات الطاقة، وخطوط المعالجة، ومزارع الخزانات، والمستودعات، وحدود الموقع، قم بالتمييز بين عوامل البدء، والعلامات المبكرة، وظروف التطور والعواقب. قد تحدث المخاطر بما في ذلك المخاطر المصاحبة للعمليات الساخنة، والوسائط المسببة للتآكل، واهتزاز المضخة/الصمام، والتسريبات، وارتفاع درجة حرارة الكابلات، والإنشاءات من طرف ثالث، والتطفل على المحيط بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.

التركيبة الموصى بها هي DTS وDAS وBOTDA/BOTDR وأجهزة استشعار السيليكون الضوئية. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في بناء شبكة من الألياف بالكامل يمكنها التحقق من درجة الحرارة والصوتيات والتوتر والتوقيعات الصوتية عبر المسارات المستمرة والمعدات الحيوية، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على أجهزة استشعار لكابلات أو ألياف، ووحدات الربط والحماية، ومعدات استجواب لـ DTS وDAS وBOTDA/BOTDR وأجهزة استشعار السيليكون الضوئية ومعالجة الحواف وبرامج التطبيقات والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

اتصل بمنصات أمان DCS وSIS والحرائق والفيديو والمتنزهات لتحديد موقع الخريطة والتأكيد المنسق واتجاهات المخاطر. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: استخدم DTS على طول الكابلات والأنابيب، وDAS على مسارات الألياف الطويلة، وBOTDA في المقاطع المستقرة والهيكلية وأجهزة الاستشعار الضوئية السيليكونية على المضخات والصمامات والآلات الحيوية. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.

معايير التطبيق الأولية: استخدام نماذج مختلفة حسب وحدة المعالجة والوسط وحالة التشغيل بدلاً من عتبة عالمية واحدة، مع الاحتفاظ بأشكال الموجات الأولية للمراجعة. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

اتصل بمنصات أمان DCS وSIS والحرائق والفيديو والمتنزهات لتحديد موقع الخريطة والتأكيد المنسق واتجاهات المخاطر. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عمليات التفتيش النموذجية لمناطق عمليات التكرير، ورفوف الأنابيب المشتركة، وكابلات الطاقة، وخطوط العمليات، ومزارع الخزانات، والمستودعات، وحدود الموقع، مع المراقبة المستمرة، والاحتفاظ بمؤشرات مبكرة يمكن تتبعها للمخاطر المصاحبة للعمليات الساخنة، والوسائط المسببة للتآكل، واهتزاز المضخة/الصمام، والتسريبات، وارتفاع درجة حرارة الكابلات، والإنشاءات من قبل طرف ثالث، والتطفل على المحيط. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء مناطق عمليات التكرير، ورفوف الأنابيب المشتركة، وكابلات الطاقة، وخطوط المعالجة، ومزارع الخزانات، والمستودعات، وحدود الموقع التي تتطلب الحماية؟ يجب الكشف عن مؤشرات المخاطر المصاحبة للعمليات الساخنة، والوسائط المسببة للتآكل، واهتزاز المضخة/الصمام، والتسريبات، وارتفاع درجة حرارة الكابلات، والإنشاءات بواسطة طرف ثالث، والتطفل على المحيط؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة أجهزة استشعار DTS وDAS وBOTDA/BOTDR وأجهزة الاستشعار الضوئية السيليكونية، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

تحتوي الحدائق الكيميائية على العديد من الوسائط والعمليات. قم بتنظيم المراقبة حسب حدود وحدة المعالجة بدلاً من التعامل مع جميع الألياف كمنطقة واحدة. للبخار وغاز التبريد وخطوط المواد وكابلات الطاقة درجات حرارة عادية مختلفة؛ تحديد موضع الكابل والأصل المستهدف والمرجع المحيط بشكل منفصل. استبعاد الألياف الاحتياطية بين الوحدات من إحصائيات الإنذار.

قبل الاتصال بـ DCS أو أنظمة السلامة، قم بالتمييز بين بيانات مراقبة الحالة وإشارات العمل المجهزة بأدوات السلامة. يمكن أن تؤدي الصيانة وتغييرات العزل وتبديل المضخة إلى تغيير أشكال الموجات ويجب ربطها بالسجلات. قم بإعطاء الأولوية للأحداث عبر الوحدات حسب المخاطر الفعلية بدلاً من سعة المستشعر فقط.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول

المنتجات ذات الصلة والموارد التقنية

استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
