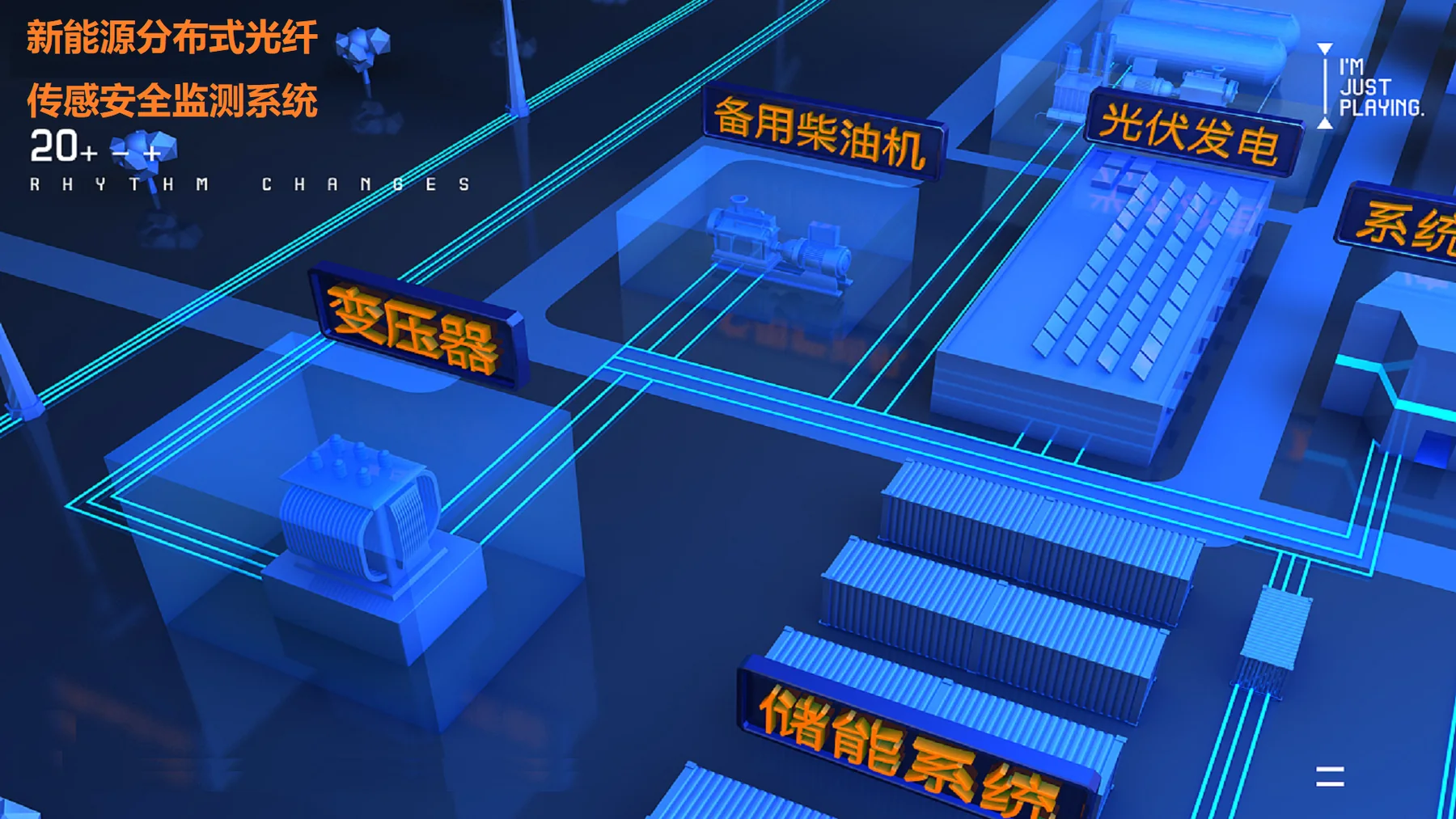

استشعار الألياف لمحطات الطاقة الكهروضوئية ومرافق الشحن والطاقة الموزعة

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

يعالج استشعار الألياف لمحطات الطاقة الكهروضوئية ومرافق الشحن والطاقة الموزعة إدارة السلامة والحالة على المدى الطويل لمحطات الطاقة الكهروضوئية على نطاق المرافق والموزعة ووحدات العاكس والتصعيد ودوائر التجميع ومحطات الشحن وخزائن الشحن وأنظمة توزيع مواقع الطاقة المتجددة. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية التدفئة عند توصيلات التيار المستمر ومفاصل الكابلات، وتراكم الحرارة بالقرب من العاكسات، وأحمال الشحن القصوى، والتغيرات البيئية الخارجية، وصعوبة التفتيش في المواقع غير المراقبة. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل أجهزة الاستشعار الضوئية DTS وFBG والسيليكون، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو إنشاء استشعار مستمر لدرجة الحرارة من الكابلات إلى توصيلات المعدات، وتحديد مصادر الحرارة غير الطبيعية وربط الاتجاهات بالتوليد وحمل الشحن والظروف البيئية، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لمحطات الطاقة الكهروضوئية على نطاق المرافق والموزعة، ووحدات العاكس والتصعيد، ودوائر التجميع، ومحطات الشحن، وخزائن الشحن وأنظمة توزيع مواقع الطاقة المتجددة، قم بالتمييز بين عوامل البدء والعلامات المبكرة وظروف التطور والعواقب. المخاطر بما في ذلك التدفئة في توصيلات التيار المستمر ومفاصل الكابلات، وتراكم الحرارة بالقرب من العاكسات، وأحمال الشحن القصوى، والتغيرات البيئية الخارجية والفحص الصعب في المواقع غير المراقبة قد تحدث بشكل مستقل أو تنشأ من الحمل المشترك، وتأثيرات البيئة والبناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يطلق محقق DTS نبضات ليزر قصيرة في ألياف الاستشعار ويحسب درجة الحرارة على طول الألياف من تشتت رامان الخلفي. تكمن القيمة الهندسية في ملفات تعريف درجة الحرارة المستمرة، والمسافة الدقيقة للحالات الشاذة، ومعدلات التسخين، واتجاه انتشار الحرارة بدلاً من القراءات المنعزلة. يعمل كابل الاستشعار كوسط قياس ومجموعة طويلة من درجات الحرارة، دون وجود مصادر طاقة متقاربة على طول مساره. وهذا يناسب المجالات الكهرومغناطيسية القوية، والمواقع الرطبة أو المتربة، والمناطق الخطرة والمواقع التي يصعب الوصول إليها للصيانة، وتخضع للمعدات المطلوبة وموافقات التثبيت.

التركيبة الموصى بها هي أجهزة الاستشعار الضوئية DTS وFBG والسيليكون. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في إنشاء استشعار مستمر لدرجة الحرارة من الكابلات إلى توصيلات المعدات، وتحديد مصادر الحرارة غير الطبيعية وربط الاتجاهات بالتوليد وحمل الشحن والظروف البيئية، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على أجهزة استشعار لكابلات أو ألياف، ووحدات الربط والحماية، ومعدات استجواب لأجهزة استشعار DTS وFBG وأجهزة الاستشعار الضوئية السيليكونية، ومعالجة الحواف، وبرامج التطبيقات والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

دمج مراقبة الطاقة المتجددة ومنصات تشغيل الشحن وأنظمة مكافحة الحرائق ومراكز الصيانة عن بعد، ودعم تأكيد الأحداث المتنقلة وأوامر العمل ذات الحلقة المغلقة. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: قم بتغطية دوائر المجمع والصواني وكابلات خزانة الشحن بكابل استشعار درجة الحرارة؛ استكمال الاتصالات الكهربائية الهامة مع FBG أو أجهزة استشعار نقطة الضوئية السيليكون، مع المحققين في غرفة التوزيع. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

يجمع نموذج الإنذار بين درجة الحرارة المطلقة ومعدل الارتفاع والاختلافات بين الأقسام المتجاورة والاختلافات بين الأصول المتشابهة والمدة. إنشاء خطوط أساس طبيعية للموسم والحمل والتهوية وحالة العملية قبل اكتشاف الانحرافات. يناسب نظام DTS بمقياس السنتيمتر مصادر الحرارة الصغيرة والتوطين الكثيف، بينما يناسب نظام DTS القياسي وطويل المدى المسارات المستمرة. اختر حسب حجم الأصل، واقتران الكابل ووقت الاستجابة المسموح به، بدلاً من تصنيف الأنظمة حسب الدقة المكانية فقط.

معايير التطبيق الأولية: الجمع بين ارتفاع درجة حرارة الطاقة الطبيعية وتعويض درجة الحرارة المحيطة ومقارنة المعدات المماثلة لأجهزة الإنذار المتدرجة المناسبة للمواقع غير المراقبة. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يستخدم القبول التدفئة المخصصة للمنطقة، والحركة الخاضعة للتحكم لمصادر الحرارة والاختبارات المتكررة في ظل ظروف تشغيل مختلفة للتحقق من خطأ التوطين، ووقت الاستجابة، وتكرار درجة الحرارة، وتشابكات الإنذار. التدفئة لفترة قصيرة بجوار المحقق وحده غير كافية؛ قم بتجربة الأطراف البعيدة والمفاصل والانحناءات والمواضع التي يكون فيها نقل الحرارة غير مناسب.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

دمج مراقبة الطاقة المتجددة ومنصات تشغيل الشحن وأنظمة مكافحة الحرائق ومراكز الصيانة عن بعد، ودعم تأكيد الأحداث المتنقلة وأوامر العمل ذات الحلقة المغلقة. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عينات التفتيش لمحطات الطاقة الكهروضوئية على نطاق المرافق والموزعة، ووحدات العاكس والتصعيد، ودوائر التجميع، ومحطات الشحن، وخزائن الشحن وأنظمة توزيع مواقع الطاقة المتجددة مع المراقبة المستمرة، والاحتفاظ بمؤشرات مبكرة يمكن تتبعها للتدفئة في توصيلات التيار المستمر ومفاصل الكابلات، وتراكم الحرارة بالقرب من العاكسات، وأحمال الشحن القصوى، والتغيرات البيئية الخارجية والتفتيش الصعب في المواقع غير المراقبة. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء محطات الطاقة الكهروضوئية على نطاق المرافق والموزعة، ووحدات العاكس والتصعيد، ودوائر التجميع، ومحطات الشحن، وخزائن الشحن، وأنظمة توزيع مواقع الطاقة المتجددة التي تتطلب الحماية؛ والتي يجب الكشف عن مؤشرات التسخين عند توصيلات التيار المستمر ووصلات الكابلات، وتراكم الحرارة بالقرب من العاكسات، وأحمال الشحن القصوى، والتغيرات البيئية الخارجية وصعوبة الفحص في المواقع غير المراقبة؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة أجهزة الاستشعار الضوئية DTS وFBG والسيليكون، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

تتميز مرافق توليد وشحن الطاقة الكهروضوئية بأنماط تحميل مختلفة. تفسير ارتفاع درجة حرارة دائرة المجمع الكهروضوئي مقابل الإشعاع والتوليد وظروف النهار والليل؛ تقييم معدات الشحن مقابل الشحن المتزامن والحمل المستمر. لا ينبغي تطبيق عتبة درجة حرارة واحدة بشكل عشوائي على المناطق المحيطة بالعاكس وكابلات التيار المستمر وتوصيلات خزانة الشحن.

بالنسبة للتركيب الخارجي، قم بتقييم ضوء الشمس والمطر والتآكل ومركبات الصيانة. إذا كان العزل يفصل كابل الاستشعار عن الاتصال الخاضع للمراقبة، فقم بتقييم الاستجابة الناتجة. الاحتفاظ بمعرفات المعدات والمواقع في البيانات من المواقع الموزعة؛ يجب ألا يتم عرض فشل الاتصال كدرجة حرارة عادية. تحديد من سيحضر إنذارًا عن بعد والمناطق التي يمكنه دخولها.
