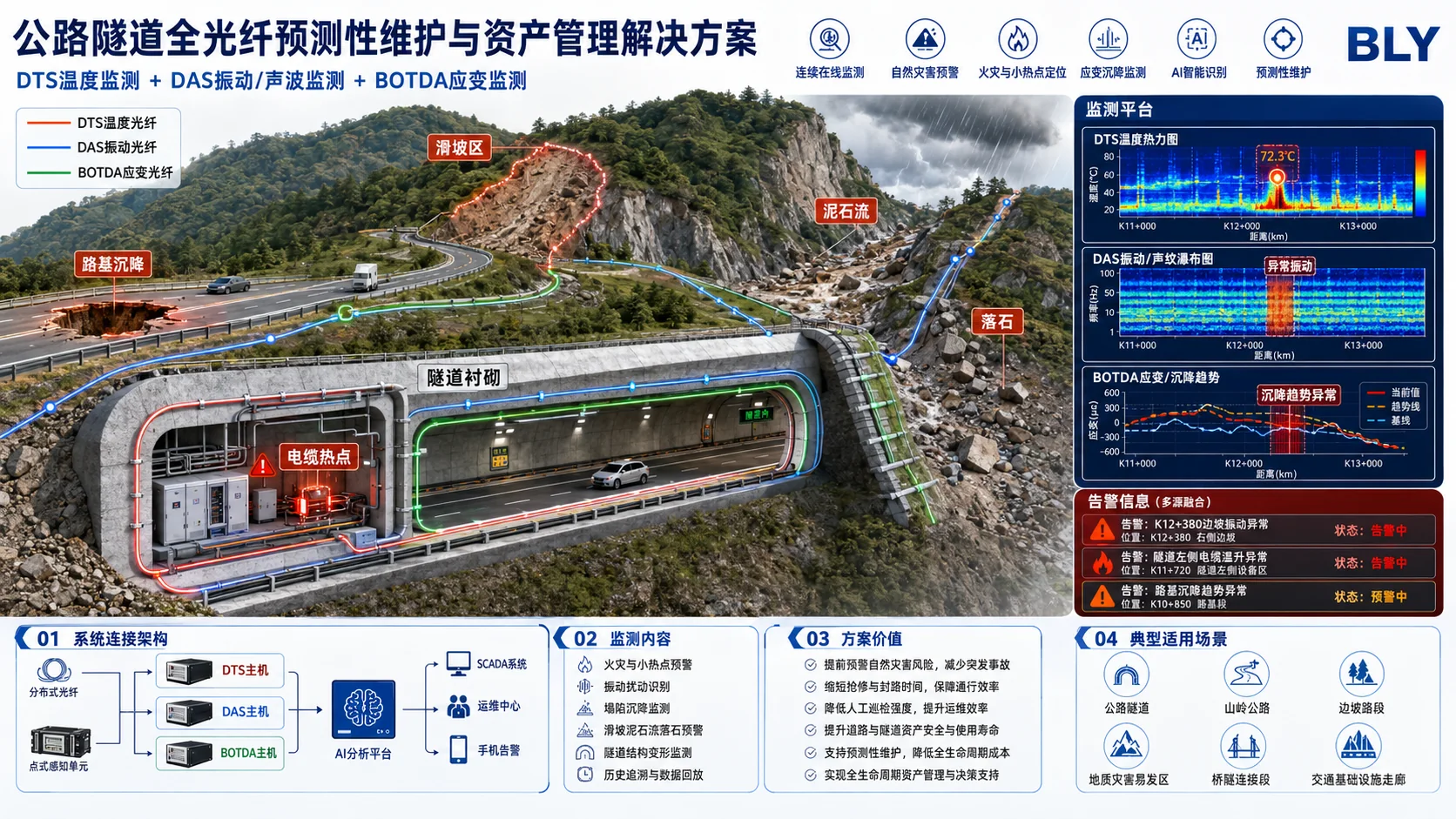

مراقبة الحرائق والسلامة التشغيلية لجميع الألياف في أنفاق الطرق والسكك الحديدية

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

تتناول مراقبة السلامة من الحرائق والسلامة التشغيلية لجميع الألياف في أنفاق الطرق والسكك الحديدية الإدارة طويلة المدى للسلامة والحالة لأنفاق الطرق وأنفاق السكك الحديدية والأنفاق الحضرية وممرات الخدمة وخنادق الكابلات ومنحدرات البوابات. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. تشمل المخاوف الرئيسية حرائق المركبات أو الكابلات، وحركة الدخان الساخن الناتجة عن التهوية، وسقوط الصخور واهتزازات البناء، وتشوه البطانة، وصعوبة الفحص لمسافات طويلة. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل DTS وDAS وBOTDA/BOTDR، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. هدفها هو استخدام DTS لتحديد الحالات الشاذة الحرارية وتتبع انتشار الحرارة، وDAS للتعرف على الاصطدامات وأحداث الاقتحام، وBOTDA لتتبع تغيرات الإجهاد البطيئة في البطانات أو المنحدرات، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لأنفاق الطرق، وأنفاق السكك الحديدية، والأنفاق الحضرية، وممرات الخدمة، وخنادق الكابلات ومنحدرات البوابة، قم بتمييز عوامل البدء، والعلامات المبكرة، والظروف والعواقب النامية. قد تحدث المخاطر بشكل مستقل، بما في ذلك حرائق المركبات أو الكابلات، وحركة الدخان الساخن الناتج عن التهوية، واهتزاز الصخور والبناء، وتشوه البطانة، وصعوبة الفحص لمسافات طويلة، أو تنشأ عن الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.

المجموعة الموصى بها هي DTS وDAS وBOTDA/BOTDR. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في استخدام DTS لتحديد الحالات الشاذة الحرارية وتتبع انتشار الحرارة، وDAS للتعرف على الاصطدامات وأحداث الاقتحام، وBOTDA لتتبع تغيرات الضغط البطيء في البطانات أو المنحدرات، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية الخطورة، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات الاستشعار أو أجهزة استشعار الألياف، ووحدات الربط والحماية، ومعدات الاستجواب لـ DTS، وDAS، وBOTDA/BOTDR، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

دمج مراقبة الأنفاق وأنظمة مكافحة الحرائق والخطاب العام والفيديو والتحكم في حركة المرور، مع المواقع القائمة على التسلسل وخطط الاستجابة. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: قم بتركيب كابل استشعار درجة الحرارة حسب المنطقة على طول تاج النفق أو الجدران الجانبية؛ استخدم ألياف الاتصالات أو كابل الاهتزاز المخصص لنظام DAS وكابل الاستشعار الهيكلي في أقسام البطانة الحرجة. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.

معايير التطبيق الأولية: تحديد عتبات منفصلة لأنماط التهوية وظروف المرور وأعمال الصيانة للتمييز بين حرارة السيارة وبنيتها والحوادث. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

دمج مراقبة الأنفاق وأنظمة مكافحة الحرائق والخطاب العام والفيديو والتحكم في حركة المرور، مع المواقع القائمة على التسلسل وخطط الاستجابة. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يستبدل الحل عينات التفتيش على أنفاق الطرق وأنفاق السكك الحديدية والأنفاق الحضرية وممرات الخدمة وخنادق الكابلات ومنحدرات البوابات بالمراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها لحرائق المركبات أو الكابلات، وحركة الدخان الساخن الناتجة عن التهوية، وسقوط الصخور واهتزازات البناء، وتشوه البطانة، والفحص الصعب لمسافات طويلة. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء أنفاق الطرق وأنفاق السكك الحديدية والأنفاق الحضرية وممرات الخدمة وخنادق الكابلات ومنحدرات البوابات التي تتطلب الحماية؟ والتي يجب الكشف عن مؤشرات حرائق المركبات أو الكابلات، وحركة الدخان الساخن الناتج عن التهوية، وانهيار الصخور واهتزاز البناء، وتشوه البطانة، وصعوبة الفحص لمسافات طويلة؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DTS وDAS وBOTDA/BOTDR، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

يمكن لتدفق الهواء في النفق أن يحل محل العمود الحراري. وبالتالي، يكتشف كابل استشعار درجة الحرارة التغييرات بالقرب من موقعه المثبت، والتي لا تحدد تلقائيًا الإحداثيات الدقيقة لمصدر الحريق. تحقق من توجيه الألياف واتجاه التهوية والممرات المتقاطعة ومواقف السيارات في حالات الطوارئ معًا عند تصميم مناطق الاستجابة.

تعد حركة المرور والمراوح والصيانة من خلفيات DAS المهمة؛ الاحتفاظ بالعينات لفترات حركة المرور المختلفة وحالات التشغيل الكهروميكانيكية. يجب أن تستخدم اختبارات الحريق والتعشيق الطرق وإجراءات السلامة المعتمدة. تظل إجراءات الإضاءة والتهوية ومراقبة حركة المرور في حالات الطوارئ خاضعة لتصميم الطوارئ المعمول به؛ يوفر استشعار الألياف أدلة واضحة على المناطق والاتجاهات.

التثبيت ومعايرة المسار البصري وقائمة التحقق من القبول

المنتجات ذات الصلة والموارد التقنية

استكشف فئات المنتجات أدناه وفقًا للمسافة والدقة المكانية والقنوات والاستجابة وظروف الموقع. المواصفات المنشورة تدعم الاختيار الأولي؛ يجب أن يأخذ التكوين النهائي في الاعتبار الخسارة البصرية وأهداف التثبيت والقبول.
