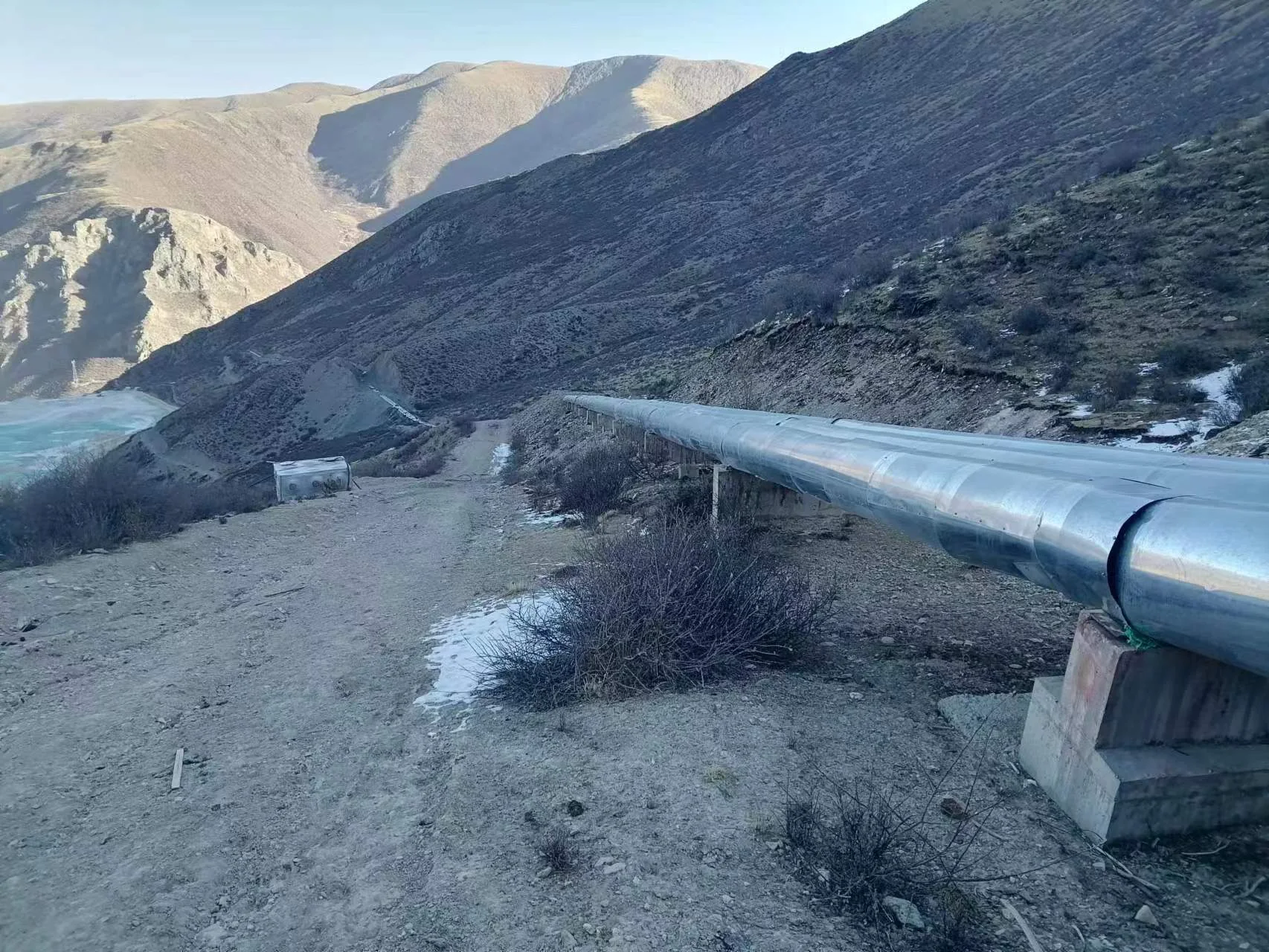

مراقبة التسرب والتشوه لسدود المخلفات وخطوط الأنابيب الملاطية

خلفية المشروع: من الإنذارات المعزولة إلى التقييم المستمر للمخاطر

تتناول مراقبة التسرب والتشوه لسدود المخلفات وخطوط أنابيب الملاط إدارة السلامة والحالة على المدى الطويل لسدود المخلفات، ومرافق تصريف الفيضانات، وأنظمة إعادة المياه، وخطوط أنابيب المخلفات، ومحطات الضخ، ومنحدرات منطقة الخزان. عادةً ما تمتد هذه الأصول إلى مساحات متعددة أو أقسام العمليات أو معرفات الأصول؛ يمكن أن تتحرك المخاطر على طول الطرق وحدود المعدات ونقاط الضعف الهيكلية بدلاً من الظهور عند نقاط قياس محددة مسبقًا. وتشمل المخاوف الرئيسية تسرب السدود، وتسريبات خطوط الأنابيب المرتبطة بالتآكل، وهبوط الأساس، وعدم استقرار المنحدر، واهتزاز المضخة والصمام، والأمطار الغزيرة. توفر أجهزة الاستشعار النقطية وعمليات الفحص اليدوي والفيديو أدلة محلية ولكنها قد لا تلتقط التطور الكامل للشذوذ من البداية إلى الاستجابة.

يستخدم الحل DTS وDAS وBOTDA/BOTDR، مما يضع ألياف الاستشعار على طول المسارات التي تحتاج إلى المراقبة لإنشاء سجلات مستمرة ومحلية وقابلة لإعادة التشغيل. وهدفها هو استخدام DTS لملاحظة الحالات الشاذة الحرارية المرتبطة بالتسرب، وDAS للاستماع إلى تسربات الأنابيب والأحداث الميكانيكية، وBOTDA لتتبع إجهاد السدود والأنابيب، بدلاً من إضافة معدات معزولة. ابدأ التصميم بجرد مخاطر الأصول وأهداف المراقبة التي يمكن التحقق منها، ثم حدد النطاق والدقة المكانية وأخذ العينات وإنشاء كابلات الاستشعار وواجهات البرامج وأجهزة الإنذار.

تطور المخاطر ومراقبة الحدود

بالنسبة لسدود المخلفات، ومرافق تصريف الفيضانات، وأنظمة عودة المياه، وخطوط أنابيب المخلفات، ومحطات الضخ، ومنحدرات منطقة الخزان، قم بالتمييز بين عوامل البدء، والعلامات المبكرة، والظروف والعواقب الناشئة. قد تحدث المخاطر بما في ذلك تسرب السدود، وتسربات خطوط الأنابيب المرتبطة بالتآكل، وهبوط الأساس، وعدم استقرار المنحدر، واهتزاز المضخة والصمام، والأمطار الغزيرة بشكل مستقل أو تنشأ من الحمل المشترك، والآثار البيئية، وتأثيرات البناء والصيانة. التقط التغيرات القابلة للقياس في درجة الحرارة أو الصوتيات أو الاهتزاز أو الضغط أو الحالة المحلية واربطها بأصول ومسافات محددة.

مبادئ الاستشعار واختيار التكنولوجيا

يضع الحل المتكامل درجة حرارة DTS المستمرة وصوتيات/اهتزازات DAS الديناميكية وانفعال BOTDA/BOTDR البطيئة وقياسات FBG أو النقاط الضوئية السيليكونية الحساسة في نظام إحداثيات مكاني واحد. توفر الآليات المختلفة أدلة تكميلية: تشير درجة الحرارة إلى شذوذات حرارية؛ تصف الصوتيات/الاهتزاز توقيت الحدث وديناميكياته؛ ويكشف الضغط عن التغير الهيكلي التراكمي؛ وتضيف أجهزة استشعار النقطة حالة المعدات المحلية.

التركيبة الموصى بها هي DTS وDAS وBOTDA/BOTDR. تحقق من مسافة المراقبة والدقة المكانية ودقة التعريب وعدد القنوات والنطاق الديناميكي ودورة أخذ العينات ودرجة حرارة التشغيل والاتصالات معًا. يجب أن تدعم المواصفات الهدف المتمثل في استخدام DTS لملاحظة الحالات الشاذة الحرارية المرتبطة بالتسرب، وDAS للاستماع إلى تسربات الأنابيب والأحداث الميكانيكية، وBOTDA لتتبع إجهاد السد والأنابيب، بدلاً من مقارنتها بشكل فردي. بالنسبة للطرق الطويلة، قم بإعطاء الأولوية لنسبة الإشارة إلى الضوضاء والتعريب الموثوق والاستقرار البعيد؛ بالنسبة للمناطق المحلية عالية المخاطر، قم بتقييم الاقتران وطول الاستشعار الفعال ووقت الاستجابة.

بنية النظام: الاستشعار والاستجواب والبرمجيات والاستجابة

يشتمل النظام على كابلات الاستشعار أو أجهزة استشعار الألياف، ووحدات الربط والحماية، ومعدات الاستجواب لـ DTS، وDAS، وBOTDA/BOTDR، ومعالجة الحواف، وبرامج التطبيقات، والواجهات الإشرافية. تخضع الإشارات المرتجعة لفحوصات الجودة ومعايرة المسافة وحساب المعلمات قبل التعيين إلى سجلات الأصول. تشمل المخرجات المنحنيات الحية، والمخططات الزمنية، وقوائم الأحداث، ومناطق المخاطر، والاتجاهات والتقارير التاريخية، بدلاً من الشكل الموجي غير المفسر.

دمج مراقبة مرافق المخلفات ونظم المعلومات الجغرافية والفيديو ومنصات الطوارئ لتحديد مواقع أقسام الأنابيب وتقسيم مناطق مخاطر السدود. تحديد قاموس البيانات، ومزامنة الوقت، وإقرار التنبيه، والتخزين المؤقت في وضع عدم الاتصال، وتحميل الاسترداد. بالنسبة للمشاريع المهمة، استخدم الاحتفاظ المتدرج بالبيانات الأولية أو بيانات الميزات لدعم مراجعات الأحداث وتحسين الخوارزمية وتغييرات الحد الأدنى.

كابل الاستشعار والتركيب الميداني

التثبيت الموصى به: قم بتثبيت كابل درجة الحرارة والإجهاد في المناطق الواقعة على طول السدود وخطوط الأنابيب، ومعايرة المسافة في محطات الضخ وغرف الصمامات، وإعطاء الأولوية للألياف المصاحبة لـ DAS. تؤثر جودة التثبيت بشكل مباشر على النتائج؛ يمكن للمحقق نفسه أن يستجيب بشكل مختلف مع اختلاف التركيبات ومواد السترة والوصلات. يجب أن تحدد وثائق التصميم مسافات البداية/النهاية، وحلقات الارتخاء، وصناديق الوصل، وحدود المنطقة، وفترات التثبيت، ونصف قطر الانحناء، وشد الشد والحماية.

تحليل البيانات والإنذارات المتدرجة

بدلاً من مجرد ربط عدة محققين، قم بإنشاء إحداثيات مسافة موحدة ومعرفات الأصول والطوابع الزمنية. التحقق من صحة جودة البيانات داخل كل معلمة قبل التدقيق بين المعلمات. على سبيل المثال، قد تؤدي الحالات الشاذة الصوتية/الاهتزازية ودرجة الحرارة المتزامنة إلى زيادة أولوية المخاطر؛ يمكن أن يدخل التأثير القصير دون تغيير لاحق في درجة الحرارة أو الضغط في المراقبة أو التحقق اليدوي.

معايير التطبيق الأولية: تشمل هطول الأمطار، ومستوى المياه، والتدفق، وتشغيل المضخة، وخطوط الأساس التاريخية في أجهزة الإنذار، مع التركيز على المواقع الثابتة والاتفاق بين الكميات المقاسة. استخدم مستويات الاستشارة والإنذار المبكر والإنذار والطوارئ، مع تحديد أوقات التأكيد والتحقق والإجراءات. قم بمعايرة العتبات مقابل الظروف الفعلية أثناء التشغيل التجريبي وتسجيل كل مراجعة وسبب وتاريخ السريان. عرض الموضع واسم الأصل والقيمة المقاسة وانحراف خط الأساس والمدة والأدلة الداعمة معًا.

التكليف والقبول والتحقق من الأداء

يجب أن يتحقق القبول المتكامل من كل سلسلة استشعار ومزامنة ساعة الاختبار ورسم خرائط المسافة ومعرفات الأصول ومنطق الاستجابة عبر الأنظمة. ينبغي أن تغطي الأحداث التي تمت محاكاتها حالات الشذوذ الفردية والمتزامنة متعددة المعلمات، وفقدان الاتصالات وأعطال كابلات الاستشعار، مما يؤكد المؤشرات الواضحة أثناء التشغيل المتدهور.

الصيانة والفعالية المستدامة

يجب أن يغطي تقييم الصيانة معدلات الإنذارات الصالحة، ووقت التأكيد، وأسباب الإنذارات الكاذبة، ومراجعات الأحداث الفائتة، وأوامر العمل المغلقة، والاتجاهات المكتشفة، وليس فقط وقت تشغيل المعدات. يمكن أن يؤدي الاستمرار في وضع العلامات على الأحداث الحقيقية إلى تحسين نماذج التعرف والحفاظ على الأداء العملي بعد التشغيل.

التكامل مع الأنظمة الحالية

دمج مراقبة مرافق المخلفات ونظم المعلومات الجغرافية والفيديو ومنصات الطوارئ لتحديد مواقع أقسام الأنابيب وتقسيم مناطق مخاطر السدود. اسمح لمنصة الألياف بالتعامل مع الاستجواب وتحليل المنحنيات والأدلة الأصلية، بينما يدير النظام الإشرافي شاشات العرض الموحدة وسير العمل وأوامر العمل. اعتمادًا على المشروع، قد تستخدم الواجهات بروتوكولات Modbus TCP أو OPC UA أو IEC أو REST APIs أو قوائم انتظار الرسائل أو جهات الاتصال الجافة. تجنب نقل إنذار إجمالي غير مفسر فقط.

يجب أن يرتبط كل إنذار على الخريطة أو الخطة أو الرسم التخطيطي للعملية بالمنحنيات الأصلية والاتجاهات التاريخية. تغذية التصرفات من الأنظمة الإشرافية مرة أخرى إلى سجلات الأحداث، وإغلاق الحلقة بين المراقبة والتأكيد والاستجابة والمراجعة وتحسين العتبة.

الفوائد وظروف التشغيل والحدود الفنية

يحل هذا الحل محل عينات التفتيش على سدود المخلفات، ومرافق تصريف الفيضانات، وأنظمة إعادة المياه، وخطوط أنابيب المخلفات، ومحطات الضخ ومنحدرات منطقة الخزان، مع المراقبة المستمرة، مع الاحتفاظ بمؤشرات مبكرة يمكن تتبعها لتسرب السدود، وتسربات خطوط الأنابيب المرتبطة بالتآكل، وهبوط الأساس، وعدم استقرار المنحدر، واهتزاز المضخة والصمام، والأمطار الغزيرة. يمكن للألياف السلبية والحصانة الكهرومغناطيسية ومواقع الاستشعار المتعددة على ألياف واحدة أن تقلل من متطلبات الطاقة والصيانة الموزعة على الطرق الطويلة أو في المواقع غير المراقبة أو في البيئات الخطرة. تساعد المواقع والاتجاهات الفرق على تضييق نطاق عمليات الفحص والتخطيط للصيانة على أساس الحالة وتحديد أولويات المخاطر.

اختيار المعدات والتصميم التفصيلي

ابدأ بخمسة أسئلة: ما هي أجزاء سدود المخلفات، ومرافق تصريف الفيضانات، وأنظمة إعادة المياه، وخطوط أنابيب المخلفات، ومحطات الضخ، ومنحدرات منطقة الخزان التي تتطلب الحماية؟ والتي يجب اكتشاف مؤشرات تسرب السد، وتسربات خطوط الأنابيب المرتبطة بالتآكل، وهبوط الأساس، وعدم استقرار المنحدر، واهتزاز المضخة والصمام، والأمطار الغزيرة؛ ما هو المطلوب من حيث التوطين والاستجابة وأخذ العينات؛ ما هي مرافق التوجيه والطاقة والاتصالات والخزانة المتاحة؛ ومن يؤكد الإنذارات ويملك سير عمل الاستجابة؟

ثم حدد مجموعة DTS وDAS وBOTDA/BOTDR، وبناء الكابلات، والمسارات الضوئية أحادية أو مزدوجة الأطراف، وتكرار القناة، وترخيص البرامج والواجهات. بالنسبة للمشاريع المرحلية، احتياطي الألياف ومساحة الحامل وعناوين الشبكة وسعة النظام الأساسي. بالنسبة للمشاريع طويلة المدى أو متعددة المواقع، قم بتقييم الاستجواب المركزي وعقد الحافة الموزعة والصيانة عن بعد معًا.

التحقق من الصحة والقيود الخاصة بالتطبيق

التمييز بين تسرب السد وتشوه السطح وتشغيل خطوط الأنابيب كأشياء مراقبة منفصلة. يغير منسوب المياه وهطول الأمطار ومواقع الترسيب درجة الحرارة ويجهد خطوط الأساس. تفسير الانحرافات الحرارية المحتملة المرتبطة بالتسرب مقابل الحدود الحرارية الفعلية والمعلومات الهيدرولوجية المستقلة.

يمكن أن يؤدي التدفق الصلب والسائل في خطوط أنابيب المخلفات إلى توليد ضوضاء تشغيل قوية. تبدأ/توقف مضخة الملصقات وعمليات الصمام بشكل منفصل؛ الاهتزاز الناجم عن الضغط لا يعني تسربًا تلقائيًا. إنشاء مسؤوليات منفصلة وطرق التحقق وإجراءات الطوارئ لأجهزة إنذار السدود والأنابيب. قم بالإبلاغ على الفور عن انخفاض التغطية في حالة تلف خط الاستشعار أو انفصاله عن الهيكل.
