4th الجيل DAS-UL10 نظام الاستشعار الصوتي والاهتزاز الموزع
4th الجيل DAS-UL10 نظام الاستشعار الصوتي والاهتزاز الموزع
DAS-UL10(30) / DAS-UL10(50) / DAS-UL10(100) | ورقة بيانات المنتج
نظرة عامة على المنتج
مصمم للاهتزازات الموزعة طويلة المدى والمراقبة الصوتية باستخدام استجواب الطور المتماسك. حدد النموذج وفقًا للمسافة والقنوات المادية ومتطلبات منع التلاشي.
هندسة التكنولوجيا
تعمل إزالة التشكيل المشترك والدمج التكيفي لاستجابات النبض المتماسكة المتعددة على تقليل الخبو المتماسك وتأثيرات نسبة الإشارة إلى الضوضاء (SNR) المحلية المنخفضة.
يتكامل إخراج المرحلة وإعادة بناء الصوت مع منصة الذكاء الاصطناعي الخارجية لنظام المعلومات الجغرافية وتصنيف الأحداث والتدريب على النماذج وتحليل الاتجاهات والإنذارات المتدرجة.
اختيار النموذج
| نموذج | أقصى مدى | القنوات المادية | معدل المسح | التركيز على التطبيق |
| DAS-UL10(30) · لايت | 30 كم | 1 / 2 / 4 | 30 كم @ 3.3 كيلو هرتز | عام |
| DAS-UL10(50) · برو | 50 كم | 1 / 2 / 4 | 50 كم @ 2 كيلو هرتز | بعيدة المدى |
| DAS-UL10(100) · بلس+ | 100 كم | 1 / 2 / 4 | 100 كم @ 1 كيلو هرتز | فائقة المدى |
| المعلمة | DAS-UL10(30) | DAS-UL10(50) | DAS-UL10(100) |
| ماكس. نطاق الاستشعار | 30 كم | 50 كم | 100 كم |
| تحديد موضع المنتج | لايت / الهندسة | برو / محسن | زائد + / مخصص بعيد المدى |
| معدل المسح | 30 كم @ 3.3 كيلو هرتز | 50 كم @ 2 كيلو هرتز | 100 كم @ 1 كيلو هرتز |
| البند | المواصفات |
| نوع الجهاز | DAS متماسك متعدد النبضات |
| استشعار الألياف | 9 ميكرومتر/125 ميكرومتر ألياف أحادية الوضع |
| القنوات المادية | 1 / 2 / 4، بالتوازي في الوقت الحقيقي |
| تباعد النقاط | 0.4 / 1 / 2 / 5 م (قابل للتكوين) |
| طول المقياس | 0.4–25 م قابل للتكوين |
| استجابة الإنذار | ≥3 s (الحد الأدنى 1 s؛ تنطبق إعدادات الاكتساب والتشغيل) |
| دقة المرحلة | 0.1 راد نموذجي |
| إعادة بناء الصوت | المدعومة |
| نطاق الاهتزاز | 0.1 هرتز–100 كيلو هرتز* |
| إشارة التردد | ± 1 هرتز نموذجي |
| منصة الذكاء الاصطناعي | مستقل خارجي |
| القوة | DC 24 الخامس. تقريبا. 10 ث* |
| واجهة البيانات | 1 × جيجابت إيثرنت |
| بروتوكول | بروتوكول بيانات المرحلة المخصصة |
| موصل بصري | E2000; FC/APC اختياري |
| سلامة الليزر | فئة 1 |
| درجة حرارة التشغيل. | -10 درجة مئوية إلى 50 درجة مئوية |
| درجة حرارة التخزين. | -20 درجة مئوية إلى 70 درجة مئوية |
| الأبعاد | 482.6 × 326 × 132.8 ملم |
| الوزن | تقريبا. 13 كجم |
يعتمد نطاق التردد على طول الألياف ومعدل المسح وطول المقياس وSNR. ينطبق الحد الأعلى لـ 100 كيلوهرتز فقط على التكوينات قصيرة المدى مع أخذ عينات كافية عالية السرعة، وليس في وقت واحد عبر ألياف 30 – 100 km. يجب أن يفي أخذ العينات الزمنية التقليدية لكل نقطة بمعيار نيكويست بهامش منع التعرج.
تتطلب استجابة الإنذار ≥3 s إعدادات الحصول والتشغيل المتوافقة. التحقق من صحة التردد المنخفض يحتاج إلى نافذة مراقبة طويلة بما فيه الكفاية؛ لا يعني تحليل 0.01 هرتز تصنيفًا كاملاً للحدث ضمن 1 – 3 s.
منصة وتطبيقات الذكاء الاصطناعي
| عنصر منصة الذكاء الاصطناعي | التكوين الموصى به |
| وحدة المعالجة المركزية | النواة Ultra 5 225، 10 النوى / خيوط 10 |
| الذاكرة | DDR5-5600،16 GB |
| التخزين | 1 TB; يوصى بالقراءة/الكتابة المستمرة ≥300 MB/s |
| النظام الأساسي ونظام التشغيل | جولانج + فيو3; يدعم Windows 10/11 وLinux (على سبيل المثال Ubuntu 24.04) وأنظمة التشغيل المحلية |
| منصة خوارزمية الذكاء الاصطناعي | خدمات الويب، التحويل السريع FFT، فك الطور/فصل الإشارة، نظم المعلومات الجغرافية، التدريب على الذكاء الاصطناعي، التصنيف، تحليل الاتجاهات، الإنذارات المتدرجة والتكامل متعدد البروتوكولات |
يعد كمبيوتر الذكاء الاصطناعي اختياريًا ويتم استبعاده من تصنيف قوة المحقق. تأكد من توافق نظام التشغيل والمتصفح وبرنامج التشغيل مع إصدار البرنامج المرفق.
التطبيقات النموذجية
التسرب، والاهتزاز غير الطبيعي، والحفر، والحفر، والتأثير، والتحذير من التنصت غير القانوني.
الأسطوانة، والمحمل، وتمزق الحزام، واختلال المحاذاة، والاحتكاك، والانسداد، وتوطين خطأ الأجسام الغريبة.
التسرب في قاع البئر، ونشاط السوائل، وحالات الشذوذ في الغلاف، ومراقبة العمليات.
المطارات والحدود والسجون ومنشآت الدفاع ومزارع الخزانات والمحطات الفرعية والمجمعات الصناعية.
الأنفاق والنقل بالسكك الحديدية والجسور والمناجم والكابلات البحرية/الأرضية ومراقبة الاهتزازات بعيدة المدى.
علم الزلازل، والاستكشاف الجيوفيزيائي، والصوتيات الهيكلية، وانتشار الموجات، وإعادة بناء الصوت والتحقق من صحة الخوارزميات.

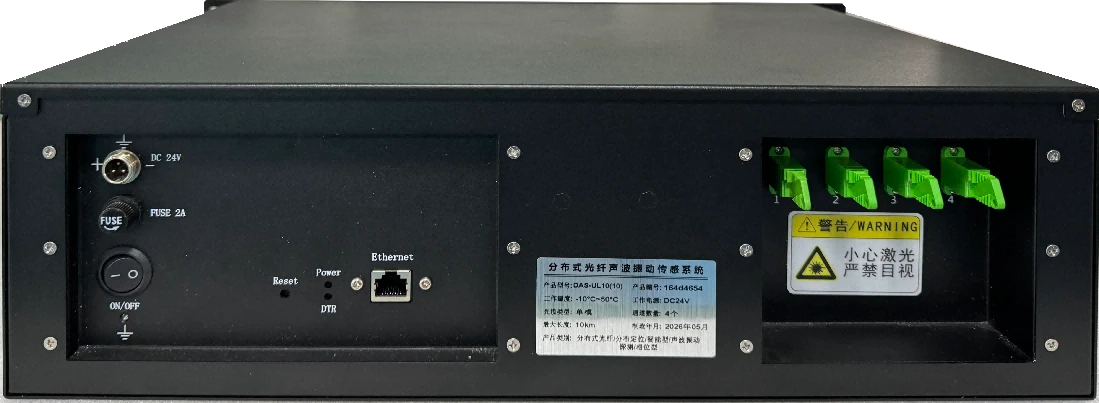

واجهات المعدات
يعتمد تخطيط الواجهة والطاقة وعدد القنوات على الطراز والتكوين المزود. يعد تباعد عينة الألياف وطول المقياس وخطأ موقع الحدث من المواصفات المميزة.
للحصول على المشورة بشأن DAS للاستشعار الصوتي الموزع، قم بمشاركة مسافة المراقبة وبيئة التثبيت ومتطلبات التكامل مع فريقنا الهندسي. يمكننا المساعدة في تقييم وضع المستشعر ومعايير التشغيل والقبول لمشروعك.
