La tecnología de detección distribuida de temperatura por fibra óptica (DTS) desempeña un papel importante en el control de la temperatura de bandejas de cables y transformadores. Las bandejas de cables se utilizan para soportar y proteger los cables de alimentación, mientras que los transformadores desempeñan un papel crucial en la conversión y distribución de energía dentro del sistema eléctrico. En ambas aplicaciones, las variaciones de temperatura pueden provocar sobrecalentamiento, envejecimiento, mal funcionamiento e incluso riesgos de incendio del equipo. Por lo tanto, el monitoreo de la temperatura en tiempo real y los sistemas de alerta temprana son esenciales para garantizar un funcionamiento seguro y confiable.
En cuanto a las bandejas portacables, soportan el peso de los cables de alimentación y están expuestas a factores ambientales externos como temperatura, humedad y vibraciones. Las temperaturas elevadas pueden provocar una sobrecarga del cable o el envejecimiento del aislamiento, lo que puede provocar fallos en el cable. A través de la tecnología de detección de temperatura de fibra óptica distribuida, se pueden instalar sensores de fibra óptica a lo largo de las bandejas de cables para monitorear los cambios de temperatura en tiempo real. Esto permite la detección temprana de anomalías de temperatura, permitiendo acciones oportunas de mantenimiento y reparación para garantizar la operación segura del sistema de energía.
En cuanto a los transformadores, generan calor durante el funcionamiento y las temperaturas elevadas pueden provocar una sobrecarga del transformador, envejecimiento del aislamiento, daños o incluso riesgos de incendio. La tecnología de detección de temperatura de fibra óptica distribuida se puede utilizar para implementar sensores de fibra óptica dentro y fuera del transformador para monitorear la temperatura en tiempo real. El monitoreo y la alerta temprana de anomalías de temperatura pueden ayudar al personal de mantenimiento a identificar rápidamente problemas potenciales y tomar medidas de reparación y mantenimiento adecuadas para garantizar la operación segura y prolongar la vida útil del transformador.
La tecnología de detección de temperatura distribuida por fibra óptica desempeña un papel crucial en el monitoreo de bandejas de cables y transformadores, permitiendo el monitoreo de temperatura en tiempo real y brindando alertas tempranas para garantizar el funcionamiento seguro del sistema eléctrico. Esta tecnología ofrece ventajas como alta sensibilidad, monitoreo en tiempo real y monitoreo remoto, brindando una solución confiable para el mantenimiento y gestión de bandejas portacables y transformadores.
Solución:
Monitoreo de bandejas de cables

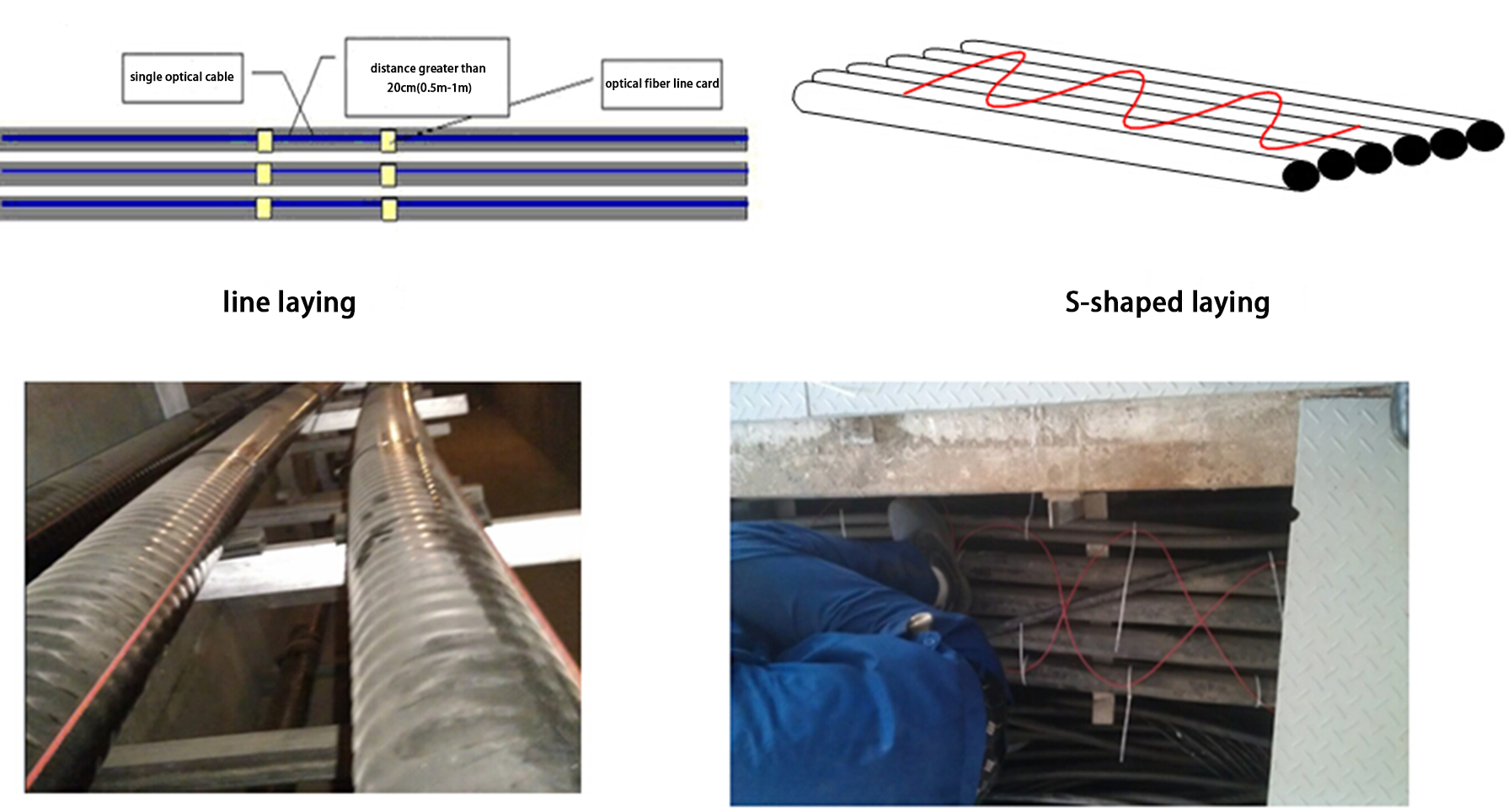

Instalación de fibra óptica: Instale sensores de fibra óptica distribuidos en la bandeja de cables, asegurando un contacto cercano entre la fibra óptica y la bandeja de cables. Distribuya los sensores de fibra óptica a lo largo de la bandeja portacables para monitorear continuamente los cambios de temperatura en la superficie o en el entorno circundante de la bandeja portacables.
Instalación en suspensión: Monte los sensores de fibra óptica de forma suspendida en la bandeja portacables, asegurando un estrecho contacto entre la fibra óptica y la superficie de la bandeja. Este método de instalación es adecuado para secciones rectas de la bandeja portacables. La fibra óptica se puede fijar en el lateral o en la parte superior de la bandeja y distribuir a lo largo de su longitud para controlar la temperatura.
Instalación de suspensión de cables: Pase los sensores de fibra óptica a través de los orificios o cuerdas en la bandeja portacables, asegurando el contacto entre la fibra óptica y el interior de la bandeja o el entorno circundante. Este método de instalación es adecuado para secciones curvas o estructuras complejas de la bandeja portacables. Al pasar la fibra óptica a través de los orificios o cuerdas de la bandeja, la fibra se puede asegurar dentro de la bandeja para controlar la temperatura.
Monitoreo en tiempo real: mediante el uso de tecnología de detección de temperatura de fibra óptica distribuida, los cambios de temperatura en la bandeja de cables se pueden monitorear en tiempo real. Los sensores de fibra óptica capturan datos de temperatura y los transmiten al sistema de monitoreo para su análisis y registro en tiempo real. El sistema de monitoreo puede proporcionar gráficos de tendencias de temperatura y funcionalidad de alarma, lo que permite al personal de mantenimiento detectar rápidamente anomalías de temperatura.
Advertencia y alarma de temperatura: al establecer umbrales de temperatura predefinidos, el sistema de monitoreo emitirá una alarma cuando la temperatura en la bandeja de cables exceda el umbral. Esto permite notificar oportunamente al personal de mantenimiento para que tome las medidas de reparación adecuadas y evite fallas en la bandeja de cables causadas por el sobrecalentamiento.
Monitoreo de transformadores
Instalación de fibra óptica: Los sensores de fibra óptica distribuida se instalan tanto interna como externamente en el transformador. La fibra óptica entra en contacto con la superficie del transformador o el entorno circundante para detectar cambios de temperatura. El posicionamiento de los sensores de fibra óptica debe cubrir áreas críticas del transformador, como devanados, tanques de aceite, dispositivos de enfriamiento, etc.
Instalación de fijación en superficie: Los sensores de fibra óptica se fijan a la superficie externa del transformador, lo que permite que la fibra óptica entre en contacto con la superficie del transformador. Este método de instalación es adecuado para controlar la temperatura de la carcasa exterior del transformador. La fibra óptica se fija a la superficie del transformador mediante adhesivo o accesorios de montaje.
Instalación de paso interno: Los sensores de fibra óptica se pasan a través de los devanados del transformador, el tanque de aceite u otros componentes internos, lo que permite que la fibra óptica entre en contacto con la temperatura ambiente dentro del transformador. Este método de instalación es adecuado para controlar la temperatura interna del transformador. La fibra óptica se fija dentro del transformador pasándola a través de orificios en los devanados o en el tanque de aceite para lograr el control de la temperatura.
Monitoreo en tiempo real: utilizando la tecnología de detección de temperatura de fibra óptica distribuida, los cambios de temperatura de la bandeja de cables o el transformador conectado a los sensores de fibra óptica se pueden monitorear en tiempo real. Los sensores de fibra óptica toman muestras de datos de temperatura con una resolución de nivel milimétrico y los cambios en las señales ópticas en la fibra óptica reflejan la distribución de temperatura dentro y fuera del transformador.
Advertencia de temperatura y alarma de anomalía: según los requisitos operativos y los umbrales de temperatura preestablecidos, el sistema de monitoreo puede monitorear continuamente la temperatura del transformador y activar advertencias de temperatura y alarmas de anomalía cuando la temperatura excede los umbrales. Esto permite notificar oportunamente al personal de mantenimiento para una mayor inspección y mantenimiento.
Durante el proceso de instalación de fibra óptica se deben tener en cuenta las siguientes consideraciones:
Asegure un contacto cercano entre la fibra óptica y el objeto monitoreado (bandeja de cables o transformador) para lograr una detección de temperatura precisa.
Seleccione el tipo apropiado de sensor de fibra óptica para el entorno monitoreado, como fibra monomodo o multimodo.
Preste atención a la protección y fijación de la fibra óptica para evitar daños o desplazamientos.
Considere la longitud y densidad de la instalación de fibra óptica para garantizar una cobertura suficiente del área de monitoreo.
Al instalar la fibra óptica, se pueden elegir métodos de instalación y técnicas de fijación adecuados en función de los requisitos específicos para satisfacer las necesidades de control de temperatura de la bandeja de cables y el transformador. Se recomienda seguir los protocolos de seguridad y las pautas operativas pertinentes para garantizar la seguridad y confiabilidad del proceso de instalación.
La tecnología de detección de temperatura distribuida por fibra óptica proporciona capacidades de advertencia y monitoreo de temperatura en tiempo real para bandejas de cables y transformadores. Al detectar rápidamente anomalías de temperatura, el personal de mantenimiento puede tomar las medidas adecuadas para garantizar el funcionamiento seguro y prolongar la vida útil de las bandejas portacables y los transformadores. Esta tecnología ofrece alta precisión, monitoreo en tiempo real y ventajas de monitoreo remoto, lo que la hace adecuada para diversas escalas y tipos de necesidades de monitoreo de transformadores y bandejas de cables.
Para obtener asesoramiento sobre el sistema de detección de incendios de bandejas portacables, comparta su distancia de monitoreo, el entorno de instalación y los requisitos de integración con nuestro equipo de ingeniería. Podemos ayudar a evaluar la ubicación del sensor, la puesta en servicio y los criterios de aceptación para su proyecto.
