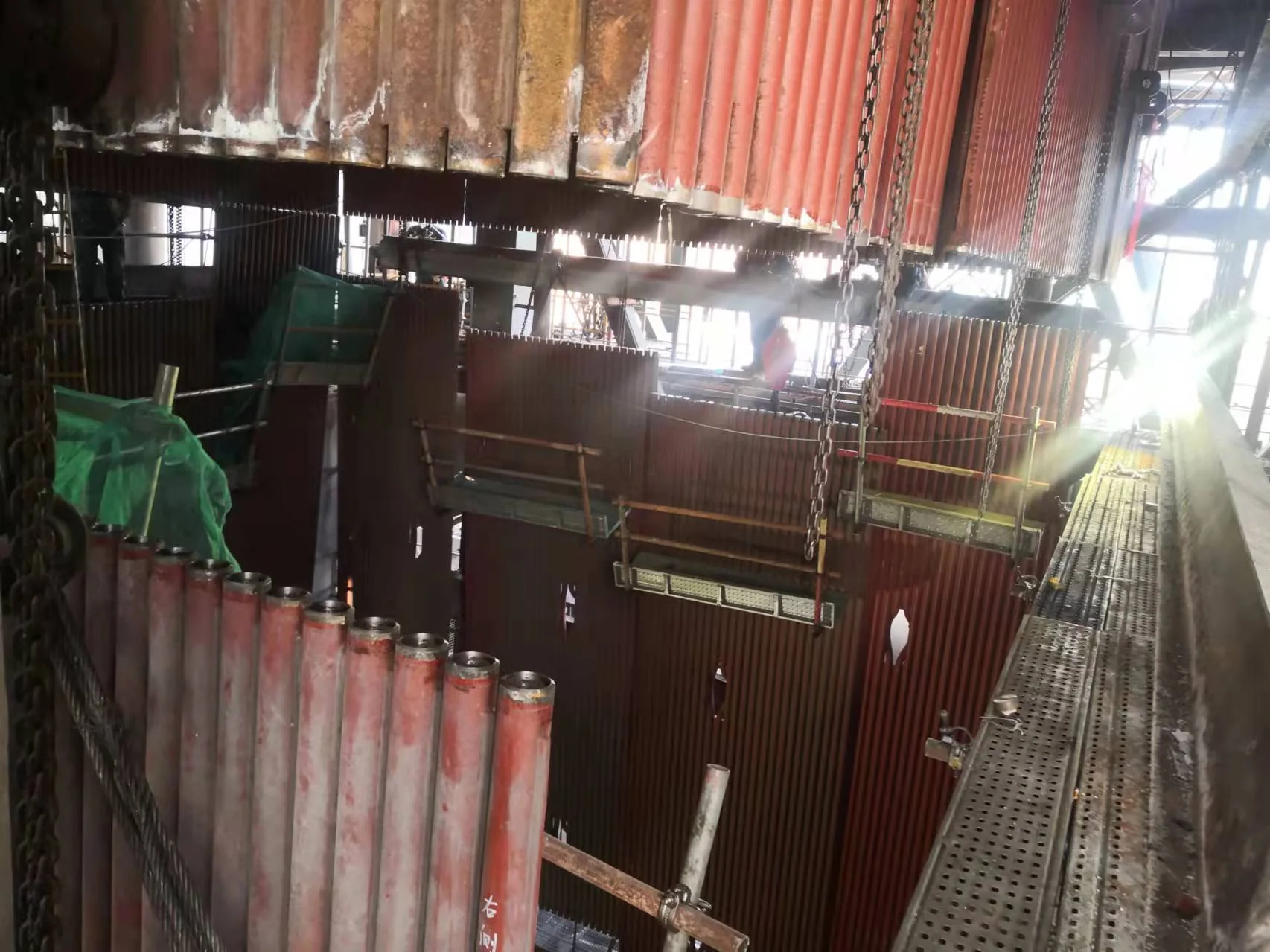

Monitoreo DTS a escala centimétrica para hornos, calderas y tuberías calientes

Antecedentes del proyecto: de alarmas aisladas a evaluación continua de riesgos

El monitoreo DTS a escala centimétrica para hornos, calderas y tuberías calientes aborda la seguridad a largo plazo y la gestión del estado de hornos industriales, calderas, hornos de inducción, hornos rotatorios, estructuras de aislamiento, tuberías calientes, sistemas de vapor y equipos térmicos. Dichos activos suelen abarcar múltiples espacios, secciones de proceso o identificadores de activos; Los riesgos pueden moverse a lo largo de rutas, límites de equipos y debilidades estructurales en lugar de aparecer en puntos de medición predeterminados. Las principales preocupaciones incluyen la degradación del refractario o del aislamiento, puentes térmicos locales, fugas de procesos, puntos calientes de la carcasa y escasa cobertura de termopares. Los sensores puntuales, las inspecciones manuales y los vídeos proporcionan evidencia local, pero es posible que no capturen el desarrollo completo de una anomalía desde el inicio hasta la respuesta.

La solución utiliza DTS de escala centimétrica, DTS de alta temperatura y cables sensores resistentes al calor, colocando fibra sensora a lo largo de los caminos que necesitan observación para crear registros continuos, localizados y reproducibles. Su objetivo es construir perfiles térmicos continuos para localizar pequeños puntos críticos y defectos de aislamiento y observar el crecimiento y la recuperación de anomalías después de la reparación, en lugar de agregar equipos aislados. Comience el diseño con un inventario de riesgo de activos y objetivos de monitoreo verificables, luego especifique el alcance, la resolución espacial, el muestreo, la construcción del cable de detección, las interfaces de software y las alarmas.

Progresión del riesgo y límites de seguimiento

Para hornos industriales, calderas, hornos de inducción, hornos rotatorios, estructuras aislantes, tuberías calientes, sistemas de vapor y equipos térmicos, se distinguen los factores iniciadores, los primeros signos, las condiciones de desarrollo y las consecuencias. Los riesgos que incluyen degradación del refractario o del aislamiento, puentes térmicos locales, fugas de procesos, puntos calientes de la carcasa y escasa cobertura de termopares pueden ocurrir de forma independiente o surgir de efectos combinados de carga, ambientales, de construcción y de mantenimiento. Capture cambios mensurables en temperatura, acústica, vibración, tensión o condición local y asócielos con activos y distancias específicas.

Principios de detección y selección de tecnología.

Un interrogador DTS lanza pulsos láser cortos en la fibra sensora y calcula la temperatura a lo largo de la fibra a partir de la retrodispersión Raman devuelta. El valor de ingeniería reside en los perfiles de temperatura continuos, la distancia precisa a las anomalías, las tasas de calentamiento y la dirección de propagación del calor en lugar de lecturas aisladas. El cable sensor actúa como medio de medición y como un largo conjunto de temperatura, sin fuentes de alimentación muy espaciadas a lo largo de su recorrido. Esto es adecuado para campos electromagnéticos fuertes, lugares húmedos o polvorientos, áreas peligrosas y sitios con difícil acceso para mantenimiento, sujeto a las aprobaciones de instalación y equipo requeridas.

La combinación recomendada es DTS en escala centimétrica, DTS de alta temperatura y cables sensores resistentes al calor. Verifique la distancia de monitoreo, la resolución espacial, la precisión de la localización, el recuento de canales, el rango dinámico, el ciclo de muestreo, la temperatura de funcionamiento y las comunicaciones en conjunto. Las especificaciones deben respaldar el objetivo de construir perfiles térmicos continuos para localizar pequeños puntos críticos y defectos de aislamiento y observar el crecimiento y la recuperación de anomalías después de la reparación, en lugar de compararse individualmente. Para rutas largas, priorice la relación señal-ruido, la localización confiable y la estabilidad del extremo lejano; para áreas localizadas de alto riesgo, evalúe el acoplamiento, la longitud efectiva de detección y el tiempo de respuesta.

Arquitectura del sistema: detección, interrogación, software y respuesta.

El sistema comprende sensores de cable o fibra de detección, unidades de empalme y protección, equipos de interrogación para DTS de escala centimétrica, DTS de alta temperatura y cables de detección resistentes al calor, procesamiento de bordes, software de aplicación e interfaces de supervisión. Las señales devueltas se someten a controles de calidad, calibración de distancia y cálculo de parámetros antes de asignarlas a los registros de activos. Los resultados incluyen curvas en vivo, gráficos espacio-temporales, listas de eventos, zonas de riesgo, tendencias históricas e informes, en lugar de una forma de onda inexplicable.

Conéctese a plataformas DCS, de gestión de energía, contra incendios y de equipos para obtener mapas térmicos, tendencias y registros de aceptación de reparaciones. Defina el diccionario de datos, la sincronización horaria, el reconocimiento de alarmas, el almacenamiento en búfer fuera de línea y la carga de recuperación. Para proyectos importantes, utilice la retención por niveles de datos sin procesar o de características para respaldar las revisiones de incidentes, la mejora de algoritmos y los cambios de umbral.

Cable de detección e instalación en campo

Instalación recomendada: tender el cable de alta temperatura a lo largo de las zonas del horno, tuberías y estructuras de aislamiento con acoplamiento térmico y protección mecánica adecuados, manteniendo los interrogadores alejados del calor y el polvo. La calidad de la instalación afecta directamente los resultados; el mismo interrogador puede responder de manera diferente con diferentes montajes, materiales de cubierta y acoplamientos. Los documentos de diseño deben identificar distancias de inicio/final, bucles flojos, cajas de empalme, límites de zona, intervalos de sujeción, radio de curvatura, tensión de tracción y protección.

Análisis de datos y alarmas graduadas.

El modelo de alarma combina temperatura absoluta, tasa de subida, diferencias entre secciones adyacentes, diferencias entre activos similares y duración. Establezca líneas de base normales para la temporada, carga, ventilación y estado del proceso antes de detectar desviaciones. El DTS de escala centimétrica se adapta a fuentes de calor pequeñas y ubicaciones densas, mientras que el DTS estándar y de largo alcance se adapta a rutas continuas. Seleccione por tamaño de activo, acoplamiento de cables y tiempo de respuesta permitido, en lugar de clasificar los sistemas únicamente por resolución espacial.

Criterios de aplicación inicial: comparar líneas de base, diferencias de secciones adyacentes, tasas de calentamiento y etapas del proceso para evitar falsas alarmas durante el calentamiento normal. Utilice niveles de aviso, alerta temprana, alarma y emergencia, cada uno con tiempos de confirmación, verificación y acciones definidos. Calibre los umbrales con respecto a las condiciones reales durante la operación de prueba y registre cada revisión, motivo y fecha de vigencia. Muestre la posición, el nombre del activo, el valor medido, la desviación de la línea base, la duración y la evidencia de respaldo juntos.

Puesta en servicio, aceptación y verificación del rendimiento.

La aceptación debe utilizar calefacción por zonas, movimiento controlado de fuentes de calor y pruebas repetidas en diferentes condiciones operativas para verificar el error de localización, el tiempo de respuesta, la repetibilidad de la temperatura y los enclavamientos de alarma. Calentar un tramo corto al lado del interrogador no es suficiente; Muestre el otro extremo, las juntas, las curvas y las posiciones con transferencia de calor desfavorable.

Mantenimiento y eficacia sostenida

La evaluación del mantenimiento debe cubrir tasas de alarmas válidas, tiempo de confirmación, causas de falsas alarmas, revisiones de eventos perdidos, órdenes de trabajo cerradas y tendencias detectadas, no solo el tiempo de actividad del equipo. El etiquetado continuo de eventos reales puede mejorar los modelos de reconocimiento y mantener el rendimiento práctico después de la puesta en servicio.

Integración con sistemas existentes.

Conéctese a plataformas DCS, de gestión de energía, contra incendios y de equipos para obtener mapas térmicos, tendencias y registros de aceptación de reparaciones. Deje que la plataforma de fibra se encargue de los interrogatorios, el análisis de curvas y las pruebas originales, mientras que el sistema de supervisión gestiona las pantallas consolidadas, los flujos de trabajo de tareas y las órdenes de trabajo. Dependiendo del proyecto, las interfaces pueden utilizar Modbus TCP, OPC UA, protocolos IEC, API REST, colas de mensajes o contactos secos. Evite transferir sólo una alarma agregada inexplicable.

Cada alarma en un mapa, plan o diagrama de proceso debe vincularse a curvas originales y tendencias históricas. Introduzca las disposiciones de los sistemas de supervisión en los registros de eventos, cerrando el ciclo entre el seguimiento, la confirmación, la respuesta, la revisión y la mejora del umbral.

Beneficios, condiciones de funcionamiento y límites técnicos.

La solución reemplaza las inspecciones por muestreo de hornos industriales, calderas, hornos de inducción, hornos rotatorios, estructuras de aislamiento, tuberías calientes, sistemas de vapor y equipos térmicos con observación continua, conservando indicaciones tempranas rastreables de degradación del refractario o del aislamiento, puentes térmicos locales, fugas de proceso, puntos calientes de la carcasa y escasa cobertura de termopares. La fibra pasiva, la inmunidad electromagnética y las múltiples ubicaciones de detección en una fibra pueden reducir los requisitos de mantenimiento y energía distribuida en rutas largas, en sitios desatendidos o en entornos peligrosos. Las ubicaciones y las tendencias ayudan a los equipos a limitar las inspecciones, planificar el mantenimiento basado en el estado y priorizar los riesgos.

Selección de equipos y diseño detallado.

Comience con cinco preguntas: qué partes de hornos industriales, calderas, hornos de inducción, hornos rotativos, estructuras aislantes, tuberías calientes, sistemas de vapor y equipos térmicos requieren protección; qué indicios de degradación del refractario o del aislamiento, puentes térmicos locales, fugas de proceso, puntos calientes de la carcasa y escasa cobertura de termopares deben detectarse; qué localización, respuesta y rendimiento de muestreo se necesitan; qué instalaciones de enrutamiento, energía, comunicaciones y gabinetes están disponibles; ¿Y quién confirma las alarmas y es propietario del flujo de trabajo de respuesta?

Luego especifique la combinación de DTS de escala centimétrica, DTS de alta temperatura y cables sensores resistentes al calor, la construcción del cable, las rutas ópticas de uno o dos extremos, la redundancia de canales, las licencias de software y las interfaces. Para proyectos en fases, reserve fibra, espacio en rack, direcciones de red y capacidad de plataforma. Para proyectos de larga distancia o de múltiples sitios, evalúe juntos la interrogación centralizada, los nodos de borde distribuidos y el mantenimiento remoto.

Validación y limitaciones específicas de la aplicación

Las temperaturas de la superficie del horno y del fluido interno están vinculadas por transferencia de calor. El cable sobre una carcasa, cerca del refractario o con aislamiento exterior tiene diferentes objetivos y tiempos de respuesta. La evaluación de defectos refractarios requiere análisis estructural y térmico; un aumento local medido no determina directamente el espesor restante.

Verifique las clasificaciones de temperatura de los cables a largo plazo por separado de las de supervivencia a corto plazo, incluidas las curvaturas, las fijaciones y las transiciones de salida. Registre las curvas de calentamiento y las etapas del proceso para realizar comparaciones repetibles. Las pruebas de calor y el mantenimiento en campo deben seguir los procedimientos de seguridad del horno y preservar las protecciones existentes en los equipos que contienen presión o alta temperatura.

Lista de verificación de instalación, calibración de trayectoria óptica y aceptación

Productos relacionados y recursos técnicos

Explore las categorías de productos a continuación según la distancia, la resolución espacial, los canales, la respuesta y las condiciones del sitio. Las especificaciones publicadas respaldan la selección preliminar; La configuración final debe tener en cuenta los objetivos de pérdida óptica, instalación y aceptación.
