Antecedentes del proyecto: de alarmas aisladas a evaluación continua de riesgos

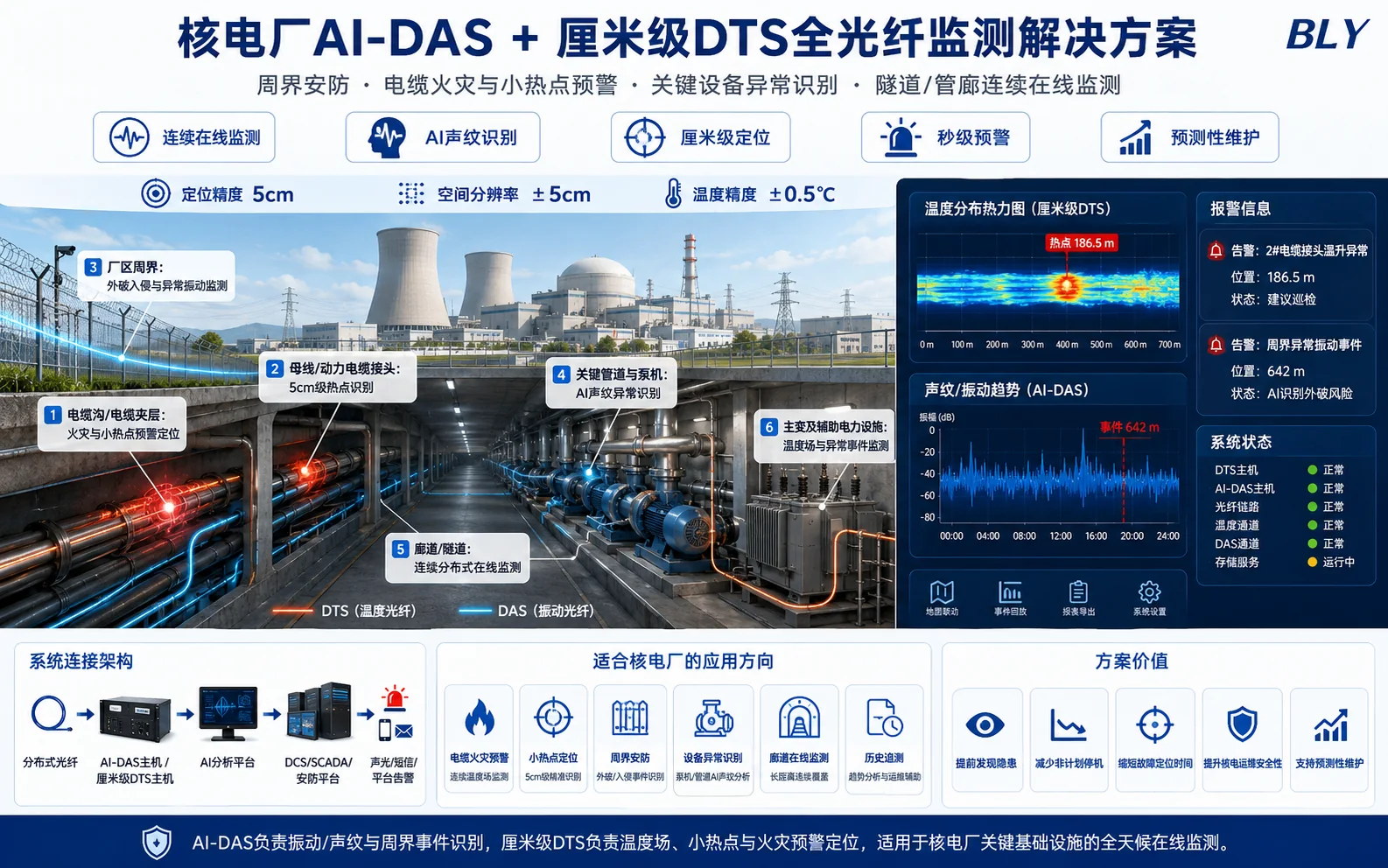

El monitoreo de la seguridad de la fibra para cables y activos críticos en plantas de energía térmica, hidroeléctrica y nuclear aborda la seguridad a largo plazo y la gestión del estado de rutas de cables, generadores y transformadores, centrales eléctricas principales, tuberías críticas, presas y auxiliares en plantas térmicas, hidroeléctricas y nucleares. Dichos activos suelen abarcar múltiples espacios, secciones de proceso o identificadores de activos; Los riesgos pueden moverse a lo largo de rutas, límites de equipos y debilidades estructurales en lugar de aparecer en puntos de medición predeterminados. Las principales preocupaciones incluyen el sobrecalentamiento de los cables, la vibración de los equipos, las fugas, la lenta deformación estructural y las dificultades de mantenimiento de los sensores eléctricos convencionales en campos electromagnéticos fuertes. Los sensores puntuales, las inspecciones manuales y los vídeos proporcionan evidencia local, pero es posible que no capturen el desarrollo completo de una anomalía desde el inicio hasta la respuesta.
La solución utiliza DTS, DAS, BOTDA/BOTDR y FBG, colocando fibra sensora a lo largo de los caminos que necesitan observación para crear registros continuos, localizados y reproducibles. Su objetivo es construir una red de fibra pasiva para temperatura, vibración y tensión a lo largo de rutas continuas y puntos críticos, conservando datos completos antes y después de los incidentes, en lugar de agregar equipos aislados. Comience el diseño con un inventario de riesgo de activos y objetivos de monitoreo verificables, luego especifique el alcance, la resolución espacial, el muestreo, la construcción del cable de detección, las interfaces de software y las alarmas.
Progresión del riesgo y límites de seguimiento
Para rutas de cables, generadores y transformadores, centrales eléctricas principales, tuberías críticas, presas y auxiliares en plantas térmicas, hidroeléctricas y nucleares, distinguir factores iniciadores, señales tempranas, condiciones de desarrollo y consecuencias. Los riesgos que incluyen sobrecalentamiento del cable, vibración del equipo, fugas, deformación estructural lenta y dificultades de mantenimiento para sensores eléctricos convencionales en campos electromagnéticos fuertes pueden ocurrir de forma independiente o surgir de efectos combinados de carga, medio ambiente, construcción y mantenimiento. Capture cambios mensurables en temperatura, acústica, vibración, tensión o condición local y asócielos con activos y distancias específicas.
Principios de detección y selección de tecnología.
Una solución integrada coloca temperatura DTS continua, acústica/vibración DAS dinámica, tensión BOTDA/BOTDR lenta y mediciones de puntos fotónicos de silicio o FBG sensibles en un sistema de coordenadas espaciales. Diferentes mecanismos proporcionan evidencia complementaria: la temperatura indica anomalías térmicas; la acústica/vibración describe la sincronización y la dinámica del evento; la tensión revela un cambio estructural acumulativo; y los sensores puntuales agregan la condición del equipo local.
La combinación recomendada es DTS, DAS, BOTDA/BOTDR y FBG. Verifique la distancia de monitoreo, la resolución espacial, la precisión de la localización, el recuento de canales, el rango dinámico, el ciclo de muestreo, la temperatura de funcionamiento y las comunicaciones en conjunto. Las especificaciones deben respaldar el objetivo de construir una red de fibra pasiva para temperatura, vibración y tensión a lo largo de rutas continuas y puntos críticos, conservando datos completos antes y después de los incidentes, en lugar de compararlos individualmente. Para rutas largas, priorice la relación señal-ruido, la localización confiable y la estabilidad del extremo lejano; para áreas localizadas de alto riesgo, evalúe el acoplamiento, la longitud efectiva de detección y el tiempo de respuesta.
Arquitectura del sistema: detección, interrogación, software y respuesta.
El sistema comprende sensores de cable o fibra de detección, unidades de empalme y protección, equipos de interrogación para DTS, DAS, BOTDA/BOTDR y FBG, procesamiento de bordes, software de aplicación e interfaces de supervisión. Las señales devueltas se someten a controles de calidad, calibración de distancia y cálculo de parámetros antes de asignarlas a los registros de activos. Los resultados incluyen curvas en vivo, gráficos espacio-temporales, listas de eventos, zonas de riesgo, tendencias históricas e informes, en lugar de una forma de onda inexplicable.
Conéctese a DCS, SIS, plataformas de mantenimiento basado en condiciones e incendios para obtener tendencias, alarmas graduadas y validación de reparaciones. Defina el diccionario de datos, la sincronización horaria, el reconocimiento de alarmas, el almacenamiento en búfer fuera de línea y la carga de recuperación. Para proyectos importantes, utilice la retención por niveles de datos sin procesar o de características para respaldar revisiones de incidentes, mejoras de algoritmos y cambios de umbrales.
Cable de detección e instalación en campo
Instalación recomendada: cubrir cables y tuberías con DTS de largo alcance, utilizar DAS para eventos acústicos y BOTDA/FBG para estructuras y equipos de alto valor, centralizando instrumentos en áreas de control. La calidad de la instalación afecta directamente los resultados; el mismo interrogador puede responder de manera diferente con diferentes montajes, materiales de cubierta y acoplamientos. Los documentos de diseño deben identificar distancias de inicio/final, bucles flojos, cajas de empalme, límites de zona, intervalos de sujeción, radio de curvatura, tensión de tracción y protección.
Análisis de datos y alarmas graduadas.
En lugar de simplemente conectar varios interrogadores, establezca coordenadas de distancia, identificadores de activos y marcas de tiempo unificados. Valide la calidad de los datos dentro de cada parámetro antes de realizar comprobaciones cruzadas entre parámetros. Por ejemplo, las anomalías acústicas, de vibración y de temperatura coincidentes pueden aumentar la prioridad del riesgo; un impacto breve sin cambios posteriores de temperatura o tensión puede entrar en observación o verificación manual.
Criterios de aplicación inicial: establecer líneas base de arranques/paradas de unidades, carga, temporadas y mantenimiento, evitando falsas clasificaciones de fallas de los ciclos térmicos y mecánicos normales. Utilice niveles de aviso, alerta temprana, alarma y emergencia, cada uno con tiempos de confirmación, verificación y acciones definidos. Calibre los umbrales con respecto a las condiciones reales durante la operación de prueba y registre cada revisión, motivo y fecha de vigencia. Muestre la posición, el nombre del activo, el valor medido, la desviación de la línea base, la duración y la evidencia de respaldo juntos.
Puesta en servicio, aceptación y verificación del rendimiento.
La aceptación integrada debe verificar cada cadena de detección y probar la sincronización del reloj, el mapeo de distancias, los identificadores de activos y la lógica de respuesta en todos los sistemas. Los eventos simulados deben cubrir anomalías multiparamétricas individuales y simultáneas, pérdidas de comunicación y fallas en los cables de detección, confirmando indicaciones claras durante el funcionamiento degradado.
Mantenimiento y eficacia sostenida
La evaluación del mantenimiento debe cubrir tasas de alarmas válidas, tiempo de confirmación, causas de falsas alarmas, revisiones de eventos perdidos, órdenes de trabajo cerradas y tendencias detectadas, no solo el tiempo de actividad del equipo. El etiquetado continuo de eventos reales puede mejorar los modelos de reconocimiento y mantener el rendimiento práctico después de la puesta en servicio.
Integración con sistemas existentes.
Conéctese a DCS, SIS, plataformas de mantenimiento basado en condiciones e incendios para obtener tendencias, alarmas graduadas y validación de reparaciones. Deje que la plataforma de fibra se encargue de los interrogatorios, el análisis de curvas y las pruebas originales, mientras que el sistema de supervisión gestiona las pantallas consolidadas, los flujos de trabajo de tareas y las órdenes de trabajo. Dependiendo del proyecto, las interfaces pueden utilizar Modbus TCP, OPC UA, protocolos IEC, API REST, colas de mensajes o contactos secos. Evite transferir sólo una alarma agregada inexplicable.
Cada alarma en un mapa, plan o diagrama de proceso debe vincularse a curvas originales y tendencias históricas. Introduzca las disposiciones de los sistemas de supervisión en los registros de eventos, cerrando el ciclo entre el seguimiento, la confirmación, la respuesta, la revisión y la mejora del umbral.
Beneficios, condiciones de funcionamiento y límites técnicos.
La solución reemplaza las inspecciones por muestreo de rutas de cables, generadores y transformadores, centrales eléctricas principales, tuberías críticas, presas y auxiliares en plantas térmicas, hidroeléctricas y nucleares con observación continua, conservando indicaciones tempranas rastreables de sobrecalentamiento de cables, vibración de equipos, fugas, deformación estructural lenta y dificultades de mantenimiento para sensores eléctricos convencionales en campos electromagnéticos fuertes. La fibra pasiva, la inmunidad electromagnética y las múltiples ubicaciones de detección en una fibra pueden reducir los requisitos de mantenimiento y energía distribuida en rutas largas, en sitios desatendidos o en entornos peligrosos. Las ubicaciones y las tendencias ayudan a los equipos a limitar las inspecciones, planificar el mantenimiento basado en el estado y priorizar los riesgos.
Selección de equipos y diseño detallado.
Comience con cinco preguntas: qué partes de las rutas de cables, generadores y transformadores, centrales eléctricas principales, tuberías críticas, presas y auxiliares en plantas térmicas, hidroeléctricas y nucleares requieren protección; qué indicios de sobrecalentamiento de cables, vibraciones de equipos, fugas, lenta deformación estructural y dificultades de mantenimiento de sensores eléctricos convencionales en campos electromagnéticos fuertes deben detectarse; qué localización, respuesta y rendimiento de muestreo se necesitan; qué instalaciones de enrutamiento, energía, comunicaciones y gabinetes están disponibles; ¿Y quién confirma las alarmas y es propietario del flujo de trabajo de respuesta?
Luego especifique la combinación de DTS, DAS, BOTDA/BOTDR y FBG, la construcción del cable, las rutas ópticas de uno o dos extremos, la redundancia de canales, las licencias de software y las interfaces. Para proyectos en fases, reserve fibra, espacio en rack, direcciones de red y capacidad de plataforma. Para proyectos de larga distancia o de múltiples sitios, evalúe juntos la interrogación centralizada, los nodos de borde distribuidos y el mantenimiento remoto.
Validación y limitaciones específicas de la aplicación
Las clasificaciones de seguridad varían ampliamente según una central eléctrica. La monitorización de una zanja de cables no implica la calificación como instrumentación de seguridad nuclear. Definir si el sistema proporciona monitoreo de condición auxiliar, detección de incendio u otra función asignada; evaluar la idoneidad del equipo y la instalación por separado. Las aplicaciones de clase de seguridad requieren su propia calificación y revisión de ingeniería.
El arranque, la carga y el enfriamiento de la unidad provocan importantes cambios térmicos y de vibración; conservar curvas de referencia por fase de operación. Después del mantenimiento, vuelva a verificar rutas, etiquetas y empalmes, distinguiendo las secciones de detección permanente de las secciones protegidas temporales. Primero relacione las anomalías con el equipo específico y el estado actual de la unidad.
Lista de verificación de instalación, calibración de trayectoria óptica y aceptación
