Sensor de fibra para temperatura de cabos e condições de equipamentos na produção de aço

Histórico do projeto: de alarmes isolados à avaliação contínua de riscos

A detecção de temperatura de cabos e condições de equipamentos por fibra na produção de aço aborda a segurança de longo prazo e o gerenciamento de condições de camadas intermediárias de cabos, bandejas, estações hidráulicas, transportadores e instalações de processo a quente em áreas de produção de ferro, siderurgia, fundição contínua, laminação e sinterização. Esses ativos normalmente abrangem vários espaços, seções de processo ou identificadores de ativos; os riscos podem mover-se ao longo de rotas, limites de equipamentos e fraquezas estruturais, em vez de aparecerem em pontos de medição predeterminados. As principais preocupações incluem alta temperatura ambiente, poeira, respingos de metal fundido, superaquecimento de cabos, falhas em rolamentos, vazamentos em tubulações e forte interferência eletromagnética. Sensores pontuais, inspeções manuais e vídeos fornecem evidências locais, mas podem não capturar o desenvolvimento completo de uma anomalia, desde o início até a resposta.

A solução usa sensores fotônicos DTS, DAS e de silício, colocando fibra sensora ao longo dos caminhos que precisam de observação para criar registros contínuos, localizados e reproduzíveis. Seu objetivo é monitorar continuamente a temperatura dos cabos e da área de processo enquanto utiliza sinais acústicos e de vibração para observar equipamentos rotativos e transportadores, em vez de adicionar equipamentos isolados. Comece o projeto com um inventário de risco de ativos e objetivos de monitoramento verificáveis ​​e, em seguida, especifique o alcance, a resolução espacial, a amostragem, a construção do cabo de detecção, as interfaces de software e os alarmes.

Progressão do risco e limites de monitoramento

Para camadas intermediárias de cabos, bandejas, estações hidráulicas, transportadores e instalações de processo a quente em áreas de siderurgia, siderurgia, fundição contínua, laminação e sinterização, distinguir fatores iniciais, sinais precoces, condições de desenvolvimento e consequências. Riscos incluindo alta temperatura ambiente, poeira, respingos de metal fundido, superaquecimento de cabos, falhas em rolamentos, vazamentos em tubulações e forte interferência eletromagnética podem ocorrer independentemente ou surgir de efeitos combinados de carga, ambientais, de construção e de manutenção. Capture mudanças mensuráveis ​​de temperatura, acústica, vibração, deformação ou condição local e associe-as a ativos e distâncias específicas.

Princípios de detecção e seleção de tecnologia

Uma solução integrada coloca temperatura DTS contínua, acústica/vibração DAS dinâmica, deformação lenta BOTDA/BOTDR e medições sensíveis de pontos fotônicos ou FBG de silício em um sistema de coordenadas espaciais. Diferentes mecanismos fornecem evidências complementares: a temperatura indica anomalias térmicas; acústica/vibração descreve o tempo e a dinâmica do evento; a tensão revela mudanças estruturais cumulativas; e sensores pontuais adicionam condições locais ao equipamento.

A combinação recomendada é DTS, DAS e sensores fotônicos de silício. Verifique a distância de monitoramento, resolução espacial, precisão de localização, contagem de canais, faixa dinâmica, ciclo de amostragem, temperatura operacional e comunicações em conjunto. As especificações devem apoiar o objetivo de monitorar continuamente a temperatura dos cabos e da área de processo enquanto usam sinais acústicos e de vibração para observar equipamentos rotativos e transportadores, em vez de serem comparadas individualmente. Para rotas longas, priorize a relação sinal/ruído, localização confiável e estabilidade remota; para áreas localizadas de alto risco, avalie o acoplamento, a duração efetiva da detecção e o tempo de resposta.

Arquitetura do sistema: detecção, interrogação, software e resposta

O sistema compreende sensores de cabo ou fibra, unidades de emenda e proteção, equipamento de interrogação para sensores fotônicos DTS, DAS e de silício, processamento de bordas, software aplicativo e interfaces de supervisão. Os sinais retornados passam por verificações de qualidade, calibração de distância e cálculo de parâmetros antes de serem mapeados para registros de ativos. Os resultados incluem curvas ao vivo, gráficos espaço-tempo, listas de eventos, zonas de risco, tendências históricas e relatórios, em vez de uma forma de onda inexplicável.

Integre gerenciamento de energia, inspeção de equipamentos, sistemas de incêndio e plataformas MES para produzir tendências de áreas de equipamentos e tarefas de manutenção. Defina o dicionário de dados, sincronização de horário, reconhecimento de alarme, buffer offline e upload de recuperação. Para projetos importantes, use a retenção em camadas de dados brutos ou de recursos para dar suporte a revisões de incidentes, melhorias de algoritmos e alterações de limites.

Cabo de detecção e instalação em campo

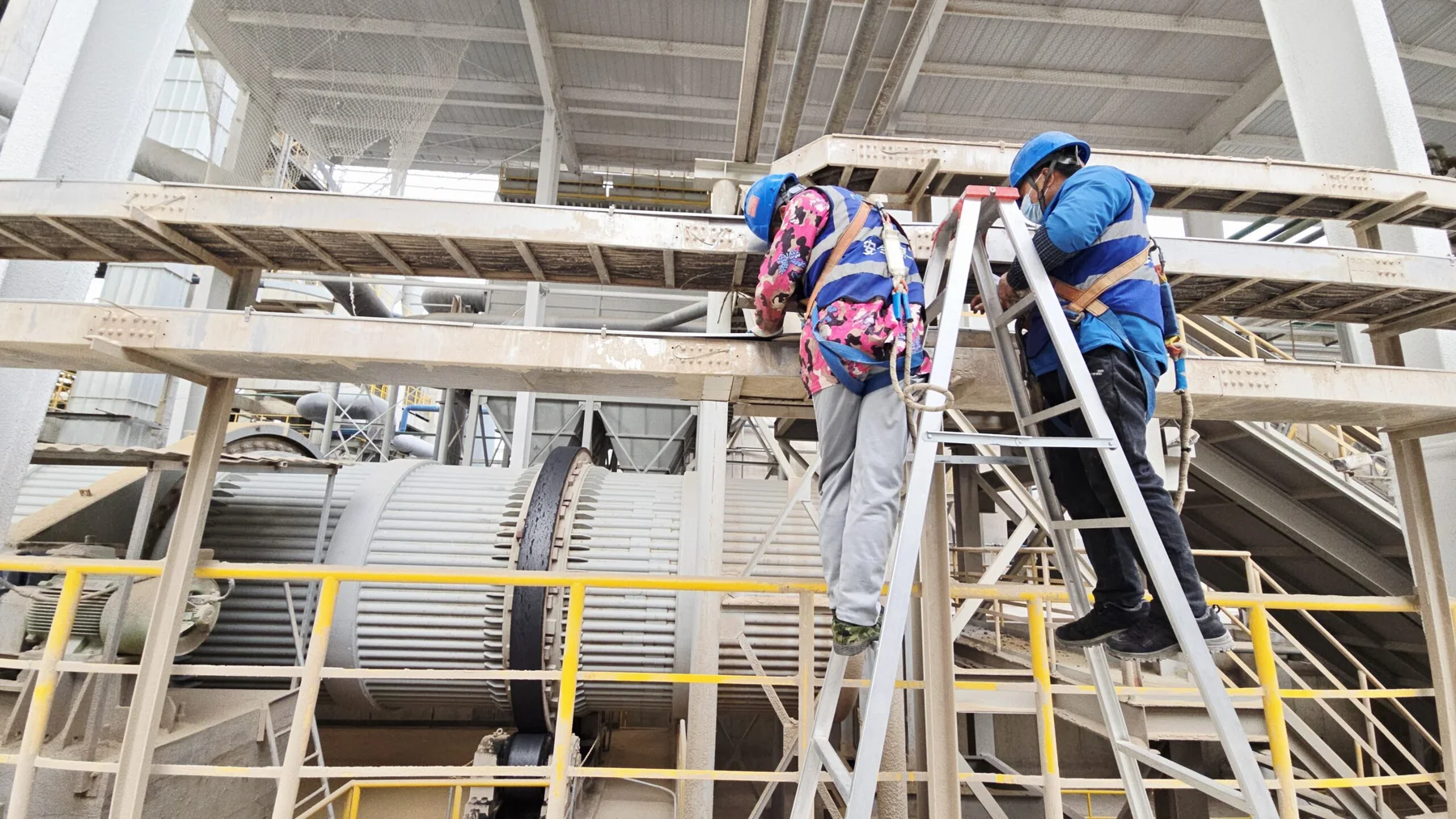

Instalação recomendada: passe o cabo sensor de alta temperatura ao longo dos cabos e ao redor dos fornos; cobrir bombas, ventiladores e transportadores com sensores fotônicos DAS ou de silício. A qualidade da instalação afeta diretamente os resultados; o mesmo interrogador pode responder de maneira diferente com diferentes montagens, materiais de revestimento e acoplamentos. Os documentos de projeto devem identificar distâncias inicial/final, laços frouxos, caixas de emenda, limites de zona, intervalos de fixação, raio de curvatura, tensão de tração e proteção.

Análise de dados e alarmes classificados

Em vez de simplesmente conectar vários interrogadores, estabeleça coordenadas de distância, identificadores de ativos e carimbos de data/hora unificados. Valide a qualidade dos dados dentro de cada parâmetro antes da verificação cruzada entre os parâmetros. Por exemplo, anomalias acústicas/vibratórias e de temperatura coincidentes podem aumentar a prioridade do risco; um impacto curto sem alteração subsequente de temperatura ou deformação pode entrar na observação ou na verificação manual.

Critérios iniciais de aplicação: estabelecer linhas de base por processo de produção e estado de partida/parada, distinguindo a radiação do processo e os impactos mecânicos normais dos precursores de falhas. Use níveis de aconselhamento, alerta antecipado, alarme e emergência, cada um com tempos de confirmação, verificação e ações definidos. Calibre os limites em relação às condições reais durante a operação de teste e registre cada revisão, motivo e data de vigência. Exiba a posição, o nome do ativo, o valor medido, o desvio da linha de base, a duração e as evidências de apoio em conjunto.

Comissionamento, aceitação e verificação de desempenho

A aceitação integrada deve verificar cada cadeia de detecção e testar a sincronização do relógio, mapeamento de distância, identificadores de ativos e lógica de resposta entre sistemas. Os eventos simulados devem cobrir anomalias multiparâmetros individuais e simultâneas, perda de comunicação e falhas no cabo de detecção, confirmando indicações claras durante operação degradada.

Manutenção e eficácia sustentada

A avaliação de manutenção deve abranger taxas de alarmes válidos, tempo de confirmação, causas de alarmes falsos, revisões de eventos perdidos, ordens de serviço fechadas e tendências detectadas, e não apenas o tempo de atividade do equipamento. A rotulagem contínua de eventos reais pode melhorar os modelos de reconhecimento e sustentar o desempenho prático após o comissionamento.

Integração com sistemas existentes

Integre gerenciamento de energia, inspeção de equipamentos, sistemas de incêndio e plataformas MES para produzir tendências de áreas de equipamentos e tarefas de manutenção. Deixe a plataforma de fibra lidar com interrogatórios, análises de curvas e evidências originais, enquanto o sistema de supervisão gerencia exibições consolidadas, fluxos de trabalho de serviço e ordens de serviço. Dependendo do projeto, as interfaces podem utilizar protocolos Modbus TCP, OPC UA, IEC, APIs REST, filas de mensagens ou contatos secos. Evite transferir apenas um alarme agregado inexplicável.

Cada alarme em um mapa, plano ou diagrama de processo deve estar vinculado às curvas originais e às tendências históricas. Alimente as disposições dos sistemas de supervisão de volta aos registros de eventos, fechando o ciclo entre monitoramento, confirmação, resposta, revisão e melhoria de limites.

Benefícios, condições operacionais e limites técnicos

A solução substitui inspeções por amostragem de camadas intermediárias de cabos, bandejas, estações hidráulicas, transportadores e instalações de processamento a quente em áreas de siderurgia, siderurgia, fundição contínua, laminação e sinterização por observação contínua, retendo indicações precoces rastreáveis de alta temperatura ambiente, poeira, respingos de metal fundido, superaquecimento de cabos, falhas em rolamentos, vazamentos em tubulações e forte interferência eletromagnética. A fibra passiva, a imunidade eletromagnética e vários locais de detecção em uma fibra podem reduzir os requisitos de energia distribuída e de manutenção em rotas longas, em locais não supervisionados ou em ambientes perigosos. Locais e tendências ajudam as equipes a restringir as inspeções, planejar a manutenção com base nas condições e priorizar os riscos.

Seleção de equipamentos e projeto detalhado

Comece com cinco perguntas: quais partes de camadas intermediárias de cabos, bandejas, estações hidráulicas, transportadores e instalações de processamento a quente em áreas de siderurgia, siderurgia, fundição contínua, laminação e sinterização requerem proteção; quais indicações de alta temperatura ambiente, poeira, respingos de metal fundido, superaquecimento de cabos, falhas em rolamentos, vazamentos em tubulações e forte interferência eletromagnética devem ser detectadas; qual localização, resposta e desempenho de amostragem são necessários; quais recursos de roteamento, energia, comunicações e gabinete estão disponíveis; e quem confirma os alarmes e é responsável pelo fluxo de trabalho de resposta?

Em seguida, especifique a combinação de sensores fotônicos DTS, DAS e de silício, construção de cabos, caminhos ópticos de terminação simples ou dupla, redundância de canal, licenciamento de software e interfaces. Para projetos faseados, reserve fibra, espaço em rack, endereços de rede e capacidade da plataforma. Para projetos de longa distância ou multisite, avalie em conjunto a interrogação centralizada, os nós de borda distribuídos e a manutenção remota.

Validação e limitações específicas do aplicativo

Fontes densas de calor, ciclos de produção e transporte de materiais afetam os níveis de temperatura e vibração nas siderúrgicas. Identifique se um cabo monitora cabos de energia, superfícies de equipamentos ou acúmulo de calor ambiente em desenhos e listas de pontos; a alta temperatura ambiente por si só não é evidência de uma conexão elétrica defeituosa.

As juntas de fibra e as peças de montagem em áreas empoeiradas e vibrantes devem permanecer acessíveis para manutenção. Reconfirme rotas e linhas de base após paralisações ou revisões. Compare assinaturas acústicas por equipamento e estágio do processo, em vez de misturar amostras de referência de diferentes temperaturas ou velocidades. Mantenha os identificadores de linhas, unidades e equipamentos consistentes ao enviar dados às plataformas da planta.

Instalação, calibração do caminho óptico e lista de verificação de aceitação

Produtos relacionados e recursos técnicos

Explore as categorias de produtos abaixo de acordo com distância, resolução espacial, canais, resposta e condições do local. As especificações publicadas apoiam a seleção preliminar; a configuração final deve levar em conta a perda óptica, os objetivos de instalação e aceitação.
