Surveillance DAS de la microsismicité, des coups de toit et des dynamitages dans les mines profondes

Contexte du projet : des alarmes isolées à l'évaluation continue des risques

La surveillance DAS de la microsismicité, des coups de toit et du dynamitage dans les mines profondes aborde la sécurité à long terme et la gestion de l'état des mines de métaux profondes, des mines de charbon, des routes, des roches environnantes, des zones de dynamitage et des supports critiques. Ces actifs s'étendent généralement sur plusieurs espaces, sections de processus ou identifiants d'actifs ; les risques peuvent se déplacer le long des itinéraires, des limites des équipements et des faiblesses structurelles plutôt que d’apparaître à des points de mesure prédéterminés. Les principales préoccupations comprennent la croissance de microfissures, les coups de toit, les chutes de toit, les interférences causées par les explosions, le bruit des machines et les chemins de propagation souterrains complexes. Les capteurs ponctuels, les inspections manuelles et la vidéo fournissent des preuves locales mais peuvent ne pas capturer l'évolution complète d'une anomalie depuis son apparition jusqu'à la réponse.

La solution utilise le DAS, des accéléromètres silicium-photoniques et FBG, plaçant la fibre de détection le long des chemins qui nécessitent une observation pour créer des enregistrements continus, localisés et rejouables. Son objectif est d’utiliser le DAS à longue portée comme réseau dense pour enregistrer les champs d’ondes microsismiques et de souffle, complété par des capteurs ponctuels à des endroits critiques, plutôt que d’ajouter des équipements isolés. Commencez la conception avec un inventaire des risques liés aux actifs et des objectifs de surveillance vérifiables, puis spécifiez la portée, la résolution spatiale, l'échantillonnage, la construction des câbles de détection, les interfaces logicielles et les alarmes.

Progression des risques et limites de surveillance

Pour les mines de métaux profondes, les mines de charbon, les routes, les roches environnantes, les zones de dynamitage et les supports critiques, faites la distinction entre les facteurs déclencheurs, les premiers signes, les conditions d'évolution et les conséquences. Les risques, notamment la croissance de microfissures, les coups de toit, les chutes de toit, les interférences de dynamitage, le bruit des machines et les chemins de propagation souterrains complexes, peuvent survenir indépendamment ou résulter d'effets combinés de charge, d'environnement, de construction et de maintenance. Capturez les changements mesurables de température, d’acoustique, de vibration, de contrainte ou de conditions locales et associez-les à des actifs et à des distances spécifiques.

Principes de détection et sélection de la technologie

DAS utilise la rétrodiffusion Rayleigh cohérente pour transformer la fibre de communication standard en un réseau acoustique et vibratoire continu. Les perturbations externes modifient le chemin optique local ; l'interrogation produit des formes d'onde temps-distance, des spectres et des trajectoires d'événements. Au-delà de la localisation des vibrations, l'analyse de la durée, de la vitesse de propagation, du contenu fréquentiel et de la continuité spatiale peut aider à distinguer les véhicules, les machines, les excavations, les piquages, les fuites et le fond naturel.

La combinaison recommandée est le DAS, les accéléromètres silicium-photoniques et le FBG. Vérifiez ensemble la distance de surveillance, la résolution spatiale, la précision de la localisation, le nombre de canaux, la plage dynamique, le cycle d'échantillonnage, la température de fonctionnement et les communications. Les spécifications doivent soutenir l'objectif d'utiliser le DAS à longue portée comme un réseau dense pour enregistrer les champs d'ondes microsismiques et de souffle, complété par des capteurs ponctuels à des emplacements critiques, plutôt que d'être comparé individuellement. Pour les longs trajets, privilégiez le rapport signal/bruit, la localisation fiable et la stabilité distante ; pour les zones localisées à haut risque, évaluez le couplage, la longueur de détection effective et le temps de réponse.

Architecture du système : détection, interrogation, logiciel et réponse

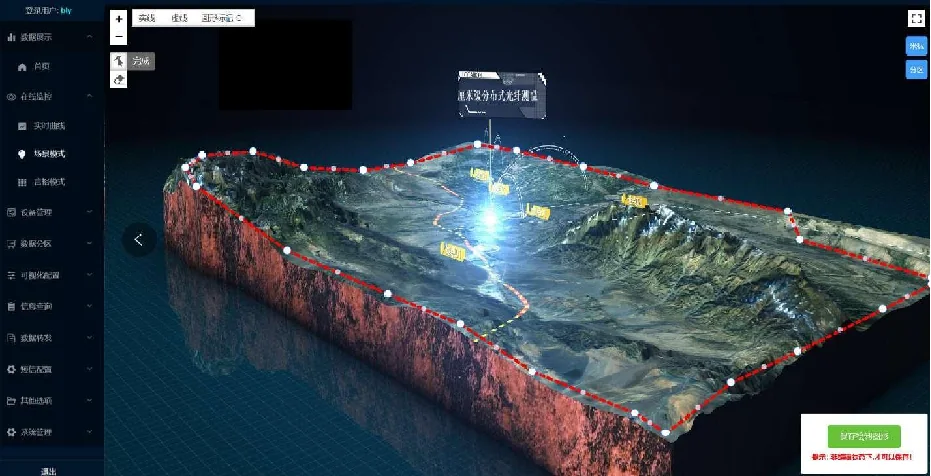

Le système comprend des capteurs à câble ou à fibre de détection, des unités d'épissage et de protection, des équipements d'interrogation pour DAS, des accéléromètres photoniques au silicium et FBG, un traitement des bords, un logiciel d'application et des interfaces de supervision. Les signaux renvoyés sont soumis à des contrôles de qualité, à un étalonnage de la distance et à un calcul des paramètres avant d'être mappés aux enregistrements d'actifs. Les sorties incluent des courbes en direct, des tracés spatio-temporels, des listes d'événements, des zones à risque, des tendances et des rapports historiques, plutôt qu'une forme d'onde inexpliquée.

Connectez-vous à la surveillance de la pression des mines, au positionnement du personnel, à la répartition de la production et aux modèles géologiques pour gérer les catalogues d'événements, les zones à risque et les tâches de vérification. Définissez le dictionnaire de données, la synchronisation de l'heure, l'accusé de réception des alarmes, la mise en mémoire tampon hors ligne et le téléchargement de récupération. Pour les projets importants, utilisez la conservation à plusieurs niveaux des données brutes ou des fonctionnalités pour prendre en charge les examens des incidents, l'amélioration des algorithmes et les modifications de seuils.

Câble de détection et installation sur le terrain

Installation recommandée : privilégier les câbles de communication ou de vibration dédiés bien couplés à la roche, en établissant des contraintes géométriques et des points d'étalonnage à différentes élévations et chaussées. La qualité de l'installation affecte directement les résultats ; le même interrogateur peut répondre différemment avec différents supports, matériaux de gaine et couplage. Les documents de conception doivent identifier les distances de début/fin, les boucles lâches, les boîtes d'épissure, les limites de zone, les intervalles de fixation, le rayon de courbure, la tension de traction et la protection.

Analyse des données et alarmes graduées

Combinez l’apprentissage adaptatif en arrière-plan avec des contraintes basées sur des règles. Créez des arrière-plans pour le jour/nuit, les jours ouvrables, les saisons et l'état des équipements, puis classez l'énergie, les bandes de fréquences, la densité d'impulsion, les trajectoires de mouvement et la répétition. L’IA peut améliorer la reconnaissance dans des arrière-plans complexes, mais les alarmes à haut risque doivent conserver des preuves explicables de forme d’onde, de spectre, de distance et de durée pour examen par l’opérateur.

Critères d'application initiaux : identifier les événements en utilisant les heures d'arrivée, les bandes de fréquences, l'énergie, la direction de propagation et le regroupement, en recoupant les enregistrements d'explosion et les équipes de production. Utilisez des niveaux de conseil, d’alerte précoce, d’alarme et d’urgence, chacun avec des délais de confirmation, de vérification et d’actions définis. Calibrez les seuils par rapport aux conditions réelles pendant les essais et enregistrez chaque révision, motif et date d'entrée en vigueur. Afficher ensemble la position, le nom de l'actif, la valeur mesurée, l'écart de référence, la durée et les preuves à l'appui.

Mise en service, réception et vérification des performances

L'acceptation doit inclure au moins trois types d'événements reproductibles, tester la localisation, le taux de détection et la suppression des fausses alarmes dans les sections proches, médianes et éloignées. Enregistrez les méthodes de construction, la distance, les conditions du sol, l’installation des câbles et le bruit de fond. Un seul test de taraudage ne peut pas remplacer la validation dans les conditions réelles de fonctionnement.

Maintien et efficacité durable

L'évaluation de la maintenance doit couvrir les taux d'alarmes valides, le temps de confirmation, les causes des fausses alarmes, les examens des événements manqués, les ordres de travail clôturés et les tendances détectées, et pas seulement la disponibilité de l'équipement. L'étiquetage continu des événements réels peut améliorer les modèles de reconnaissance et maintenir les performances pratiques après la mise en service.

Intégration avec les systèmes existants

Connectez-vous à la surveillance de la pression des mines, au positionnement du personnel, à la répartition de la production et aux modèles géologiques pour gérer les catalogues d'événements, les zones à risque et les tâches de vérification. Laissez la plate-forme fibre gérer les interrogations, l'analyse des courbes et les preuves originales, tandis que le système de supervision gère les affichages consolidés, les flux de travail et les bons de travail. Selon le projet, les interfaces peuvent utiliser Modbus TCP, OPC UA, les protocoles CEI, les API REST, les files d'attente de messages ou les contacts secs. Évitez de transférer uniquement une alarme globale inexpliquée.

Chaque alarme sur une carte, un plan ou un diagramme de processus doit être liée aux courbes originales et aux tendances historiques. Réinjectez les dispositions des systèmes de supervision dans les enregistrements d’événements, bouclant ainsi la boucle entre la surveillance, la confirmation, la réponse, l’examen et l’amélioration des seuils.

Avantages, conditions de fonctionnement et limites techniques

La solution remplace les inspections par échantillonnage des mines de métaux profondes, des mines de charbon, des routes, des roches environnantes, des zones de dynamitage et des supports critiques par une observation continue, conservant les premières indications traçables de la croissance de microfissures, des coups de toit, des chutes de toit, des interférences de dynamitage, du bruit des machines et des chemins de propagation souterrains complexes. La fibre passive, l'immunité électromagnétique et les emplacements de détection multiples sur une seule fibre peuvent réduire les besoins en énergie distribuée et en maintenance sur les longs trajets, sur des sites sans surveillance ou dans des environnements dangereux. Les emplacements et les tendances aident les équipes à affiner les inspections, à planifier la maintenance basée sur l'état et à hiérarchiser les risques.

Sélection des équipements et conception détaillée

Commencez par cinq questions : quelles parties des mines de métaux profondes, des mines de charbon, des routes, des roches environnantes, des zones de dynamitage et des supports critiques nécessitent une protection ; quels indices de croissance de microfissures, de coups de toit, de chutes de toit, d'interférences de dynamitage, de bruit de machines et de chemins de propagation souterrains complexes doivent être détectés ; quelles performances de localisation, de réponse et d'échantillonnage sont nécessaires ; quelles sont les installations de routage, d'alimentation, de communication et d'armoire disponibles ; et qui confirme les alarmes et est responsable du flux de travail de réponse ?

Spécifiez ensuite la combinaison de DAS, d'accéléromètres silicium-photoniques et de FBG, la construction des câbles, les chemins optiques à une ou deux extrémités, la redondance des canaux, les licences logicielles et les interfaces. Pour les projets par étapes, réservez la fibre, l'espace rack, les adresses réseau et la capacité de la plateforme. Pour les projets longue distance ou multisites, évaluez ensemble l’interrogation centralisée, les nœuds périphériques distribués et la maintenance à distance.

Validation et limites spécifiques à l'application

Les signaux acoustiques et vibratoires des mines profondes peuvent provenir de l’activité des roches, du dynamitage, du transport ou de l’équipement. Utilisez les temps de dynamitage et les enregistrements du front de taille pour l'étiquetage des événements, et évaluez le couplage et la couverture. Les mesures axiales DAS ne sont pas équivalentes à un réseau complet de géophones à trois composants.

Si l'emplacement de la source ou l'estimation de l'énergie est nécessaire, confirmez spécifiquement le modèle de vitesse, la géométrie de l'itinéraire et l'étalonnage. L’évaluation des coups de toit devrait combiner la géologie, les contraintes et une surveillance indépendante plutôt que de s’appuyer sur un score de modèle unique. Revérifiez les événements de référence et coordonnez les cartographies après l’extension de la route ou l’entretien de l’itinéraire de détection.

Liste de contrôle d'installation, d'étalonnage du chemin optique et d'acceptation

Produits associés et ressources techniques

Explorez les catégories de produits ci-dessous en fonction de la distance, de la résolution spatiale, des canaux, de la réponse et des conditions du site. Les spécifications publiées soutiennent la sélection préliminaire ; la configuration finale doit tenir compte des objectifs de perte optique, d’installation et d’acceptation.
