Verteilte Fasersensorik mit aktiver Heizung zur Erkennung mittlerer Zustände und Mikrolecks

Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung

Die verteilte Fasersensorik mit aktiver Heizung zur Erkennung mittlerer Zustände und Mikrolecks befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von isolierten und erdverlegten Rohrleitungen, Abdichtungsschichten, Bodenfeuchtigkeit, Fernwärmenetzen, Schiffszwischenschichten und Medien, die schwer direkt zu beobachten sind. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen gehören ein unzureichender natürlicher Temperaturkontrast, schwache thermische Signaturen von Mikrolecks, große Änderungen der Umgebungstemperatur und die Schwierigkeit, mittlere Zustände anhand einer einzigen Temperaturmessung zu identifizieren. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.

Die Lösung verwendet aktiv beheizte DTS-, zentimetergroße DTS- und Verbundheizkabel und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Sein Ziel besteht darin, kontrollierte Wärmeimpulse auf Verbundfaserkabel anzuwenden, Unterschiede bei Erwärmung und Abkühlung zu analysieren und Wärmeübertragungseigenschaften in räumlich verteilte Merkmale umzuwandeln, anstatt isolierte Geräte hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.

Risikoverlauf und Überwachungsgrenzen

Für isolierte und erdverlegte Rohrleitungen, Abdichtungsschichten, Bodenfeuchtigkeit, Fernwärmenetze, Behälterzwischenschichten und Medien, die schwer direkt zu beobachten sind, unterscheiden Sie auslösende Faktoren, Frühzeichen, Entwicklungsbedingungen und Folgen. Risiken wie unzureichender natürlicher Temperaturkontrast, schwache thermische Signaturen von Mikrolecks, große Änderungen der Umgebungstemperatur und Schwierigkeiten bei der Identifizierung von Medienzuständen anhand einer einzigen Temperaturmessung können unabhängig voneinander auftreten oder durch kombinierte Belastungs-, Umwelt-, Bau- und Wartungseffekte entstehen. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.

Sensorprinzipien und Technologieauswahl

Ein DTS-Interrogator sendet kurze Laserimpulse in die Sensorfaser und berechnet die Temperatur entlang der Faser aus der zurückgekehrten Raman-Rückstreuung. Der technische Wert liegt in kontinuierlichen Temperaturprofilen, genauer Entfernung zu Anomalien, Heizraten und Wärmeausbreitungsrichtung und nicht in isolierten Messwerten. Das Sensorkabel fungiert sowohl als Messmedium als auch als langes Temperaturfeld, ohne dass auf seinem Weg eng beieinander liegende Stromversorgungen erforderlich sind. Dies eignet sich für starke elektromagnetische Felder, feuchte oder staubige Standorte, Gefahrenbereiche und Standorte mit schwierigem Wartungszugang, vorbehaltlich der erforderlichen Geräte- und Installationsgenehmigungen.

Die empfohlene Kombination besteht aus aktiv beheizten DTS-, Zentimeter-DTS- und Verbundheizkabeln. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Spezifikationen sollten das Ziel unterstützen, kontrollierte Wärmeimpulse auf Verbundfaserkabel anzuwenden, Unterschiede bei Erwärmung und Abkühlung zu analysieren und Wärmeübertragungseigenschaften in räumlich verteilte Merkmale umzuwandeln, anstatt sie einzeln zu vergleichen. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.

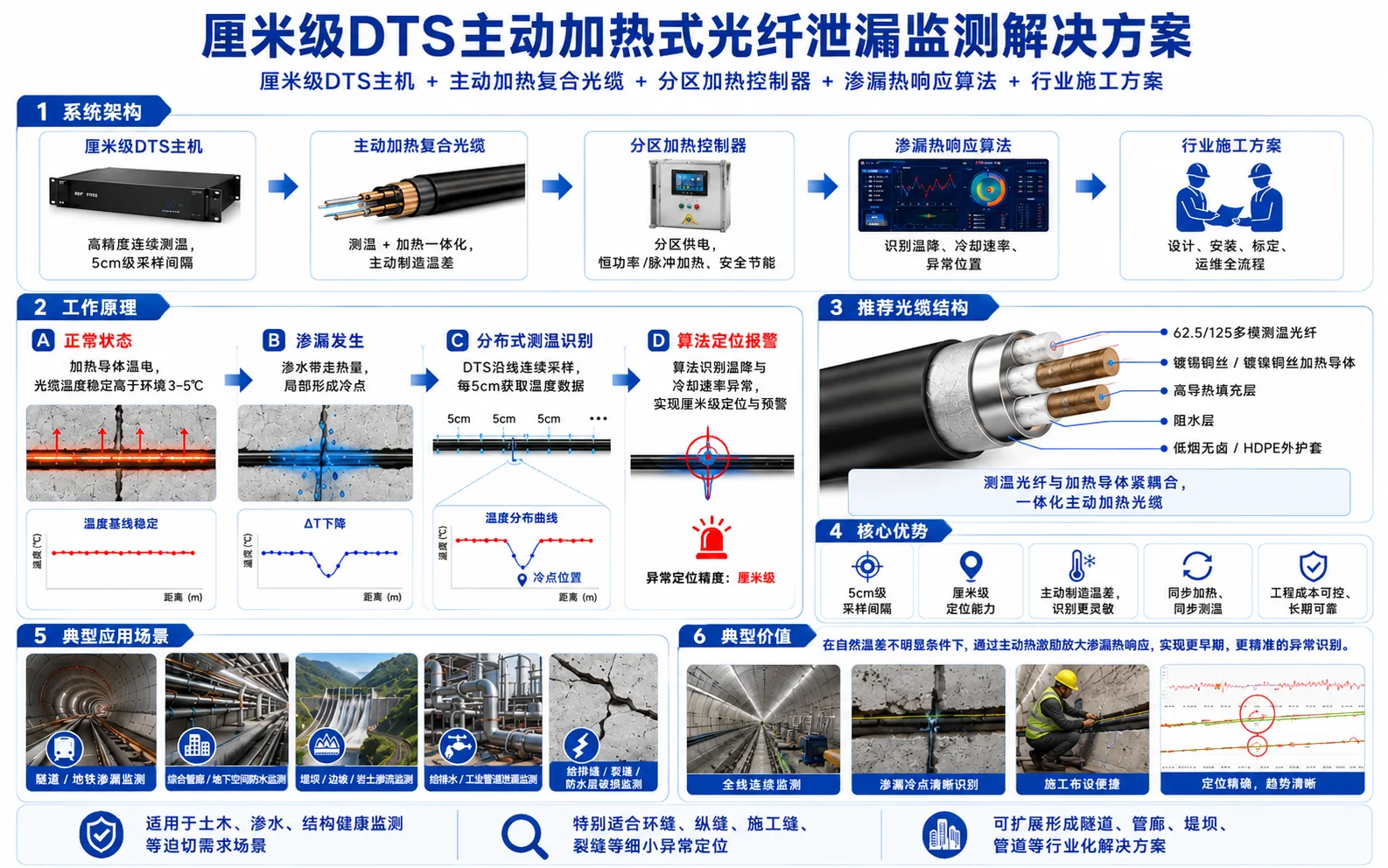

Systemarchitektur: Erfassung, Abfrage, Software und Reaktion

Das System umfasst Sensorkabel oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für aktiv beheizte DTS-, zentimetergroße DTS- und Verbundheizkabel, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.

Stellen Sie eine Verbindung zu technischen Überwachungs- und Wartungsplattformen her, um vermutete Leckzonen und Zonen mit mittlerem Zustand zu melden und Messpläne zu wiederholen. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.

Sensorkabel und Feldinstallation

Empfohlene Installation: Installieren Sie Verbundheiz- und Sensorkabel entsprechend der Anlage, richten Sie Referenz- und Testzonen ein und kontrollieren Sie Heizleistung, Zyklen und thermische Sicherheitsgrenzen. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.

Datenanalyse und abgestufte Alarme

Das Alarmmodell kombiniert absolute Temperatur, Anstiegsgeschwindigkeit, Unterschiede zwischen benachbarten Abschnitten, Unterschiede zwischen ähnlichen Anlagen und Dauer. Legen Sie normale Basiswerte für Jahreszeit, Belastung, Belüftung und Prozesszustand fest, bevor Sie Abweichungen feststellen. DTS im Zentimetermaßstab eignet sich für kleine Wärmequellen und eine dichte Lokalisierung, während Standard- und Langstrecken-DTS für kontinuierliche Strecken geeignet sind. Wählen Sie nach Anlagengröße, Kabelkopplung und zulässiger Reaktionszeit aus, anstatt Systeme ausschließlich nach räumlicher Auflösung zu ordnen.

Kriterien für die anfängliche Anwendung: Extrahieren Sie Erwärmungsflanken, -spitzen, Abkühlzeitkonstanten und Wiederholbarkeit und interpretieren Sie Mediumänderungen im Vergleich zu Umgebungstemperatur und Netzwerkbetriebsbedingungen. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.

Inbetriebnahme, Abnahme und Leistungsnachweis

Bei der Abnahme sollten Zonenheizung, kontrollierte Bewegung von Wärmequellen und wiederholte Tests unter verschiedenen Betriebsbedingungen eingesetzt werden, um Lokalisierungsfehler, Reaktionszeit, Temperaturwiederholbarkeit und Alarmverriegelungen zu überprüfen. Das Erhitzen einer kurzen Strecke neben dem Abfragegerät allein reicht nicht aus; Prüfen Sie das entfernte Ende, Verbindungen, Biegungen und Positionen mit ungünstiger Wärmeübertragung.

Wartung und nachhaltige Wirksamkeit

Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.

Integration mit bestehenden Systemen

Stellen Sie eine Verbindung zu technischen Überwachungs- und Wartungsplattformen her, um vermutete Leckzonen und Zonen mit mittlerem Zustand zu melden und Messpläne zu wiederholen. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.

Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.

Vorteile, Betriebsbedingungen und technische Grenzen

Die Lösung ersetzt stichprobenartige Inspektionen von isolierten und erdverlegten Rohrleitungen, Abdichtungsschichten, Bodenfeuchtigkeit, Fernwärmenetzen, Behälterzwischenschichten und Medien, die schwer direkt zu beobachten sind, durch kontinuierliche Beobachtung und behält nachvollziehbare frühe Hinweise auf unzureichenden natürlichen Temperaturkontrast, schwache thermische Signaturen von Mikrolecks, große Änderungen der Umgebungstemperatur und Schwierigkeiten bei der Identifizierung von Medienzuständen anhand einer einzigen Temperaturmessung. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.

Auswahl der Ausrüstung und detailliertes Design

Beginnen Sie mit fünf Fragen: Welche Teile von isolierten und erdverlegten Rohrleitungen, Abdichtungsschichten, Bodenfeuchtigkeit, Fernwärmenetzen, Schiffszwischenschichten und Medien, die schwer direkt zu beobachten sind, müssen geschützt werden? welche Anzeichen eines unzureichenden natürlichen Temperaturkontrasts, schwacher thermischer Signaturen von Mikrolecks, großer Änderungen der Umgebungstemperatur und Schwierigkeiten bei der Identifizierung von Medienzuständen anhand einer einzigen Temperaturmessung erkannt werden müssen; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?

Geben Sie dann die Kombination aus aktiv beheizten DTS-, zentimetergroßen DTS- und Verbundheizkabeln, Kabelkonstruktion, ein- oder doppelseitigen optischen Pfaden, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.

Anwendungsspezifische Validierung und Einschränkungen

Durch die aktive thermische Anregung wird entlang der Erfassungsstrecke kontrollierte Wärme zugeführt und die anschließende Erwärmung oder Abkühlung analysiert. Heizleistung, Dauer, Mediumdurchfluss und Anfangstemperatur beeinflussen alle die Kurve; Unterschiede sollten zur Beurteilung mittlerer Zustände oder Mikrolecks nur dann verwendet werden, wenn diese Bedingungen vergleichbar sind.

Die Heizkomponenten sind aktive Geräte. Passive temperaturempfindliche Fasern machen die Anforderungen an die Stromversorgung oder die Bereichssicherheit nicht überflüssig. Berücksichtigen Sie unbeheizte Referenzabschnitte und wiederholte Tests sowie die Aufzeichnung der effektiven Heizlänge, Befestigungsmethoden und Randbedingungen. Modelle, die aus Testproben entwickelt wurden, müssen noch vor Ort validiert werden. Labordiskriminierung darf nicht auf jedes Medium oder jeden Betriebszustand verallgemeinert werden.

Checkliste für Installation, Strahlengangkalibrierung und Abnahme

Verwandte Produkte und technische Ressourcen

Entdecken Sie die folgenden Produktkategorien nach Entfernung, räumlicher Auflösung, Kanälen, Reaktion und Standortbedingungen. Veröffentlichte Spezifikationen unterstützen die Vorauswahl; Bei der endgültigen Konfiguration müssen optische Verluste sowie Installations- und Abnahmeziele berücksichtigt werden.
