Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung
Die DTS-Frühwarnung im Zentimeterbereich vor thermischem Durchgehen in Batterieenergiespeichern befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von elektrochemischen Energiespeicheranlagen, Batteriegehäusen und -gestellen, Combiner-Schränken, PCS-Gehäusen, Kabelräumen und Speicherschränken. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen gehören die Ausbreitung von thermischem Durchgehen von Zellen auf Module und Gehäuse, überhitzte Verbindungen, Kühlausfälle, sich ändernde Lade-/Entladebedingungen und Wärmestau hinter Hindernissen. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.
Die Lösung verwendet zentimetergroße DTS-, Standard-DTS- und Temperatursensorkabel und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Sein Ziel besteht darin, dichte Temperaturprofile zu erhalten, ohne dass aktive elektrische Messpunkte innerhalb des Gehäuses hinzugefügt werden müssen, und lokale Hotspots, abnormale Heizraten und Wärmeausbreitung zwischen Zonen zu erkennen, anstatt isolierte Geräte hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.
Risikoverlauf und Überwachungsgrenzen
Unterscheiden Sie bei elektrochemischen Energiespeicheranlagen, Batteriegehäusen und -gestellen, Generatorschränken, PCS-Gehäusen, Kabelräumen und Lagerschränken auslösende Faktoren, frühe Anzeichen, Entwicklungsbedingungen und Folgen. Risiken wie die Ausbreitung von thermischem Durchgehen von Zellen auf Module und Gehäuse, überhitzte Verbindungen, Kühlausfälle, sich ändernde Lade-/Entladebedingungen und Wärmestau hinter Hindernissen können unabhängig voneinander auftreten oder durch kombinierte Belastungs-, Umgebungs-, Konstruktions- und Wartungseffekte entstehen. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.
Sensorprinzipien und Technologieauswahl
Ein DTS-Interrogator sendet kurze Laserimpulse in die Sensorfaser und berechnet die Temperatur entlang der Faser aus der zurückgekehrten Raman-Rückstreuung. Der technische Wert liegt in kontinuierlichen Temperaturprofilen, genauer Entfernung zu Anomalien, Heizraten und Wärmeausbreitungsrichtung und nicht in isolierten Messwerten. Das Sensorkabel fungiert sowohl als Messmedium als auch als langes Temperaturfeld, ohne dass auf seinem Weg eng beieinander liegende Stromversorgungen erforderlich sind. Dies eignet sich für starke elektromagnetische Felder, feuchte oder staubige Standorte, Gefahrenbereiche und Standorte mit schwierigem Wartungszugang, vorbehaltlich der erforderlichen Geräte- und Installationsgenehmigungen.
Die empfohlene Kombination besteht aus Zentimeter-DTS, Standard-DTS und Temperatursensorkabeln. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Spezifikationen sollten das Ziel unterstützen, dichte Temperaturprofile zu erhalten, ohne aktive elektrische Messpunkte innerhalb des Gehäuses hinzuzufügen, lokale Hotspots, abnormale Heizraten und Wärmeausbreitung zwischen Zonen zu erkennen, anstatt einzeln verglichen zu werden. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.
Systemarchitektur: Erfassung, Abfrage, Software und Reaktion
Das System umfasst Sensorkabel oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für Zentimeter-DTS, Standard-DTS und Temperatursensorkabel, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.
Verbinden Sie sich mit BMS, EMS, Brandmeldezentralen und Stationsüberwachung für abgestufte Warnungen und koordinierte Belüftung, Abschaltung und Brandbekämpfung. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.
Sensorkabel und Feldinstallation

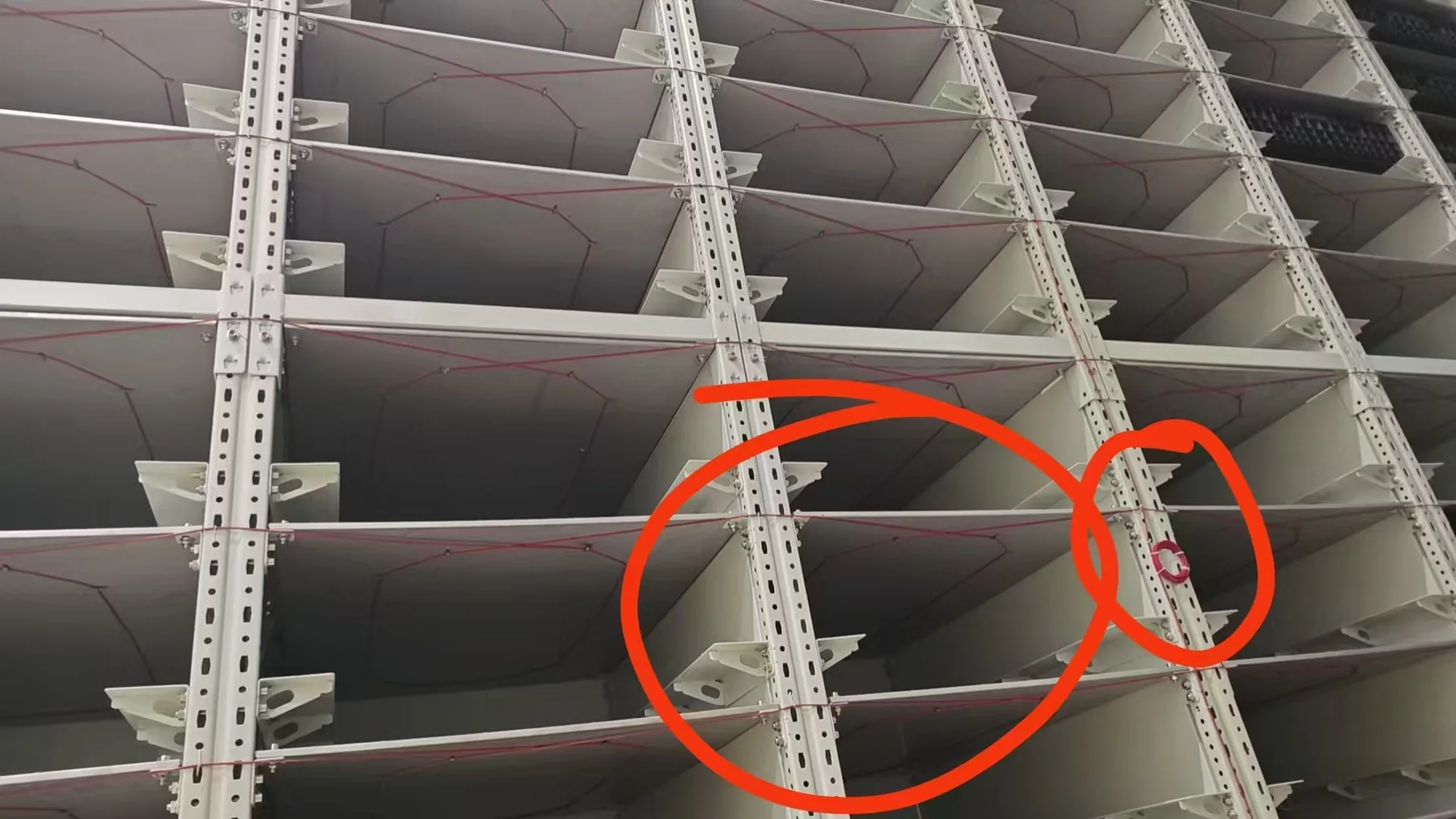

Empfohlene Installation: Verlegen Sie das Sensorkabel entlang kritischer Batterie-Rack-Oberflächen, Sammelschienen, Kabelrouten und Überkopf-Wärmewolkenpfaden mit unabhängigen Überwachungszonen für Gehäuse oder Batteriebereiche. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.
Datenanalyse und abgestufte Alarme
Das Alarmmodell kombiniert absolute Temperatur, Anstiegsgeschwindigkeit, Unterschiede zwischen benachbarten Abschnitten, Unterschiede zwischen ähnlichen Anlagen und Dauer. Legen Sie normale Basiswerte für Jahreszeit, Belastung, Belüftung und Prozesszustand fest, bevor Sie Abweichungen feststellen. DTS im Zentimetermaßstab eignet sich für kleine Wärmequellen und eine dichte Lokalisierung, während Standard- und Langstrecken-DTS für kontinuierliche Strecken geeignet sind. Wählen Sie nach Anlagengröße, Kabelkopplung und zulässiger Reaktionszeit aus, anstatt Systeme ausschließlich nach räumlicher Auflösung zu ordnen.
Erste Anwendungskriterien: Kombinieren Sie Temperaturschwellen, Heizraten, Unterschiede zwischen benachbarten Standorten und Dauer unter Berücksichtigung des Lade-/Entladezustands, der Umgebungstemperatur und des Klimaanlagenstatus. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.
Inbetriebnahme, Abnahme und Leistungsnachweis
Bei der Abnahme sollten Zonenheizung, kontrollierte Bewegung von Wärmequellen und wiederholte Tests unter verschiedenen Betriebsbedingungen eingesetzt werden, um Lokalisierungsfehler, Reaktionszeit, Temperaturwiederholbarkeit und Alarmverriegelungen zu überprüfen. Das Erhitzen einer kurzen Strecke neben dem Abfragegerät allein reicht nicht aus; Prüfen Sie das entfernte Ende, Verbindungen, Biegungen und Positionen mit ungünstiger Wärmeübertragung.
Wartung und nachhaltige Wirksamkeit
Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.
Integration mit bestehenden Systemen
Verbinden Sie sich mit BMS, EMS, Brandmeldezentralen und Stationsüberwachung für abgestufte Warnungen und koordinierte Belüftung, Abschaltung und Brandbekämpfung. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.
Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.
Vorteile, Betriebsbedingungen und technische Grenzen
Die Lösung ersetzt stichprobenartige Inspektionen von elektrochemischen Energiespeicheranlagen, Batteriegehäusen und -gestellen, Combiner-Schränken, PCS-Gehäusen, Kabelräumen und Speicherschränken durch kontinuierliche Beobachtung und behält nachvollziehbare Frühindikatoren für die Ausbreitung von thermischem Durchgehen von Zellen auf Module und Gehäuse, überhitzte Verbindungen, Kühlfehler, sich ändernde Lade-/Entladebedingungen und Wärmeansammlung hinter Hindernissen bei. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.
Auswahl der Ausrüstung und detailliertes Design
Beginnen Sie mit fünf Fragen: Welche Teile von elektrochemischen Energiespeicheranlagen, Batteriegehäusen und -gestellen, Generatorschränken, PCS-Gehäusen, Kabelräumen und Lagerschränken müssen geschützt werden? Welche Anzeichen für ein thermisches Durchgehen, das sich von den Zellen auf Module und Gehäuse ausbreitet, überhitzte Verbindungen, einen Kühlausfall, sich ändernde Lade-/Entladebedingungen und einen Wärmestau hinter Hindernissen müssen erkannt werden; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?
Geben Sie dann die Kombination aus Zentimeter-DTS-, Standard-DTS- und Temperaturmesskabeln, Kabelkonstruktion, ein- oder doppelseitigen optischen Pfaden, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.
Anwendungsspezifische Validierung und Einschränkungen
Die Oberflächentemperatur im Inneren eines Batteriegehäuses ist nicht die Innentemperatur der Zelle. Das Glasfaser-Routing sollte erkennen, ob es Verbindungs-Hotspots, die Erwärmung des Modulgehäuses oder die Wärmeausbreitung des Gehäuses überwacht, und Antwortunterschiede validieren, die durch Hindernisse, Isolierung und Kühlluftstrom verursacht werden. Eine Probenahme im Zentimeterbereich bedeutet nicht, dass jeder interne Fehler, unabhängig von seiner Größe, frühzeitig erkannt werden kann.
Bei der Inbetriebnahme kann an repräsentativen Installationspunkten unter genehmigten sicheren Bedingungen kontrollierte Wärme angewendet werden, wobei die Reaktionen von Kabel und Referenzsensor verglichen werden. verursachen keine gefährlichen Fehler in echten Batterien. Das Stationsdesign muss festlegen, wie sich Warnungen auf Abschaltung, Belüftung oder Brandschutzmaßnahmen beziehen. Behalten Sie thermische Nachweise und Fehleranzeigen bei, anstatt zuzulassen, dass ein Schwellenwert jede Reaktion bestimmt.
Checkliste für Installation, Strahlengangkalibrierung und Abnahme
