Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung

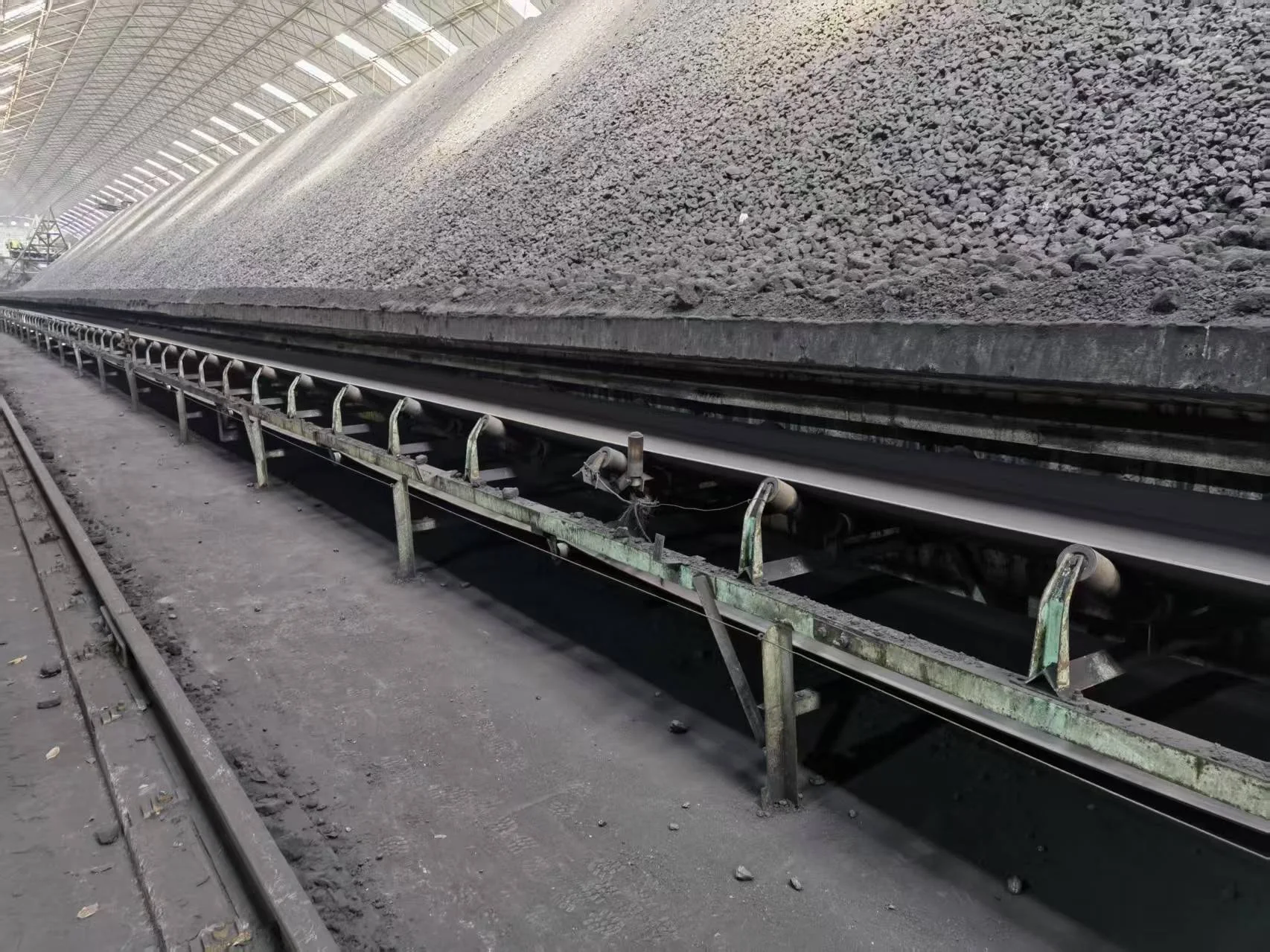

Die vorausschauende Wartung von DTS und DAS für Förderbänder im Bergbau befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von Langförderbändern, Tragrollen, Antrieben, Übergabepunkten und Verladebereichen in Kohlebergwerken, Metallbergwerken, Zementwerken und Häfen. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen gehören Reibungserwärmung durch festsitzende Umlenkrollen, Lagerverschleiß, Riemenfehlausrichtung, spontane Kohleerhitzung, Stöße durch Fremdkörper und komplexe Maschinengeräusche. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.
Die Lösung nutzt DTS-, DAS- und siliziumphotonische akustische Sensoren und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Ziel ist es, mit DTS thermische Anomalien zu lokalisieren, mit DAS kontinuierlich die Streckenakustik zu beobachten und die Erkennung von Antriebs- und kritischen Leerlaufzuständen mithilfe akustischer Sensoren zu verbessern, anstatt isolierte Geräte hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.
Risikoverlauf und Überwachungsgrenzen
Für lange Förderbänder, Umlenkrollen, Antriebe, Übergabepunkte und Verladebereiche in Kohlebergwerken, Metallbergwerken, Zementwerken und Häfen unterscheiden Sie auslösende Faktoren, Frühzeichen, Entwicklungsbedingungen und Folgen. Risiken wie Reibungserwärmung durch festsitzende Umlenkrollen, Lagerverschlechterung, Bandfehlausrichtung, spontane Kohleerhitzung, Stöße durch Fremdkörper und komplexer Maschinenlärm können unabhängig voneinander auftreten oder durch kombinierte Belastungs-, Umwelt-, Konstruktions- und Wartungseffekte entstehen. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.
Sensorprinzipien und Technologieauswahl
Eine integrierte Lösung vereint kontinuierliche DTS-Temperatur, dynamische DAS-Akustik/Vibration, langsame BOTDA/BOTDR-Dehnung und empfindliche FBG- oder Silizium-Photonenpunktmessungen in einem räumlichen Koordinatensystem. Verschiedene Mechanismen liefern komplementäre Beweise: Die Temperatur weist auf thermische Anomalien hin; Akustik/Vibration beschreibt den zeitlichen Ablauf und die Dynamik von Ereignissen; Belastung offenbart kumulative Strukturveränderung; und Punktsensoren ergänzen den lokalen Gerätezustand.
Die empfohlene Kombination sind DTS, DAS und Silizium-photonische akustische Sensoren. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Spezifikationen sollten das Ziel unterstützen, thermische Anomalien mit DTS zu lokalisieren, die Streckenakustik mit DAS kontinuierlich zu beobachten und die Erkennung von Antriebs- und kritischen Leerlaufzuständen mithilfe akustischer Sensoren zu verbessern, anstatt einzeln verglichen zu werden. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.
Systemarchitektur: Erfassung, Abfrage, Software und Reaktion
Das System umfasst Kabel- oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für DTS-, DAS- und siliziumphotonische akustische Sensoren, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.
Stellen Sie eine Verbindung zu Förderbandsteuerung, SPS, Video und Wartungsaufträgen her, um abgestufte Warnungen, gezielte Inspektionen und Fehlerüberprüfungen zu erhalten. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.
Sensorkabel und Feldinstallation
Empfohlene Installation: Verlegen Sie Temperatur- und Vibrationskabel entlang von Rahmen, priorisieren Sie Antriebe und Übergabepunkte und ordnen Sie Anlagen nach Umlenkrollengruppe und Entfernung zu. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.
Datenanalyse und abgestufte Alarme
Anstatt einfach mehrere Abfragegeräte zu verbinden, erstellen Sie einheitliche Entfernungskoordinaten, Asset-Identifikatoren und Zeitstempel. Überprüfen Sie die Datenqualität innerhalb jedes Parameters, bevor Sie die Parameter miteinander vergleichen. Beispielsweise können gleichzeitige akustische/Vibrations- und Temperaturanomalien die Risikopriorität erhöhen; Ein kurzer Aufprall ohne anschließende Temperatur- oder Dehnungsänderung kann in die Beobachtung oder manuelle Überprüfung eingehen.
Erste Anwendungskriterien: Kombinieren Sie Heizrate, akustische Frequenzbänder, Aufpralldichte und Bandgeschwindigkeit, um Starts, Stopps, Belastung, Normalbetrieb und Fehleranzeigen zu unterscheiden. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.
Inbetriebnahme, Abnahme und Leistungsnachweis
Die integrierte Akzeptanz muss jede Sensorkette überprüfen und die Taktsynchronisation, Entfernungszuordnung, Asset-Identifikatoren und Reaktionslogik systemübergreifend testen. Simulierte Ereignisse sollten einzelne und gleichzeitige Multiparameter-Anomalien, Kommunikationsverluste und Sensorkabelfehler abdecken und klare Anzeichen während des beeinträchtigten Betriebs bestätigen.
Wartung und nachhaltige Wirksamkeit
Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.
Integration mit bestehenden Systemen
Stellen Sie eine Verbindung zu Förderbandsteuerung, SPS, Video und Wartungsaufträgen her, um abgestufte Warnungen, gezielte Inspektionen und Fehlerüberprüfungen zu erhalten. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.
Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.
Vorteile, Betriebsbedingungen und technische Grenzen
Die Lösung ersetzt stichprobenartige Inspektionen von langen Förderbändern, Tragrollen, Antrieben, Übergabepunkten und Verladebereichen in Kohlebergwerken, Metallbergwerken, Zementwerken und Häfen durch kontinuierliche Beobachtung und erfasst nachvollziehbare frühe Hinweise auf Reibungserwärmung durch festsitzende Tragrollen, Lagerverschlechterung, Bandfehlausrichtung, spontane Kohleerhitzung, Stöße durch Fremdkörper und komplexe Maschinengeräusche. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.
Auswahl der Ausrüstung und detailliertes Design
Beginnen Sie mit fünf Fragen: Welche Teile von Langförderbändern, Tragrollen, Antrieben, Übergabepunkten und Verladebereichen in Kohlebergwerken, Metallbergwerken, Zementwerken und Häfen müssen geschützt werden? welche Anzeichen von Reibungserwärmung durch festgefressene Umlenkrollen, Lagerverschlechterung, Bandfehlausrichtung, spontane Kohleerhitzung, Stöße durch Fremdkörper und komplexe Maschinengeräusche erkannt werden müssen; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?
Geben Sie dann die Kombination aus DTS-, DAS- und siliziumphotonischen akustischen Sensoren, den Kabelaufbau, ein- oder doppelseitige optische Pfade, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.
Anwendungsspezifische Validierung und Einschränkungen
Umlenkrollen, Antriebsriemenscheiben und Getriebe weisen unterschiedliche Fehlersignaturen auf. DTS entlang eines Bandes erkennt Erwärmung auf der Erfassungsstrecke; DAS oder Punktakustik-/Vibrationssensoren beobachten mechanische Veränderungen. Der Abstand zu den Leiträdern, die Montagesteifigkeit und Umgebungsgeräusche wirken sich alle auf das Ansprechverhalten aus.
Unterscheiden Sie zwischen Leerlauf, normaler Belastung und Starts oder Stopps während der Inbetriebnahme und erfassen Sie Bandgeschwindigkeit, Material und Reinigungsvorgänge. Konvertieren Sie Standorte in Rahmen- oder Idler-Kennungen, anstatt nur die Glasfaserentfernung anzuzeigen. Untersuchen Sie thermische Anomalien im Rahmen der Sicherheitsverfahren für Förderbänder. Modellangaben ersetzen keine Fehlausrichtung, Schlupf oder andere vorhandene Schutzvorrichtungen.
Checkliste für Installation, Strahlengangkalibrierung und Abnahme
Verwandte Produkte und technische Ressourcen
Entdecken Sie die folgenden Produktkategorien nach Entfernung, räumlicher Auflösung, Kanälen, Reaktion und Standortbedingungen. Veröffentlichte Spezifikationen unterstützen die Vorauswahl; Bei der endgültigen Konfiguration müssen optische Verluste sowie Installations- und Abnahmeziele berücksichtigt werden.
Für Ratschläge zum mikroseismischen Überwachungs-DAS im Bergbau teilen Sie unserem Ingenieurteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
