Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung
Die kombinierte Temperatur- und Druckmessung im Bohrloch mit DTS- und Faser-FP-Sensoren befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von Öl- und Gasbohrlöchern, Thermalrückgewinnungsbohrlöchern, geothermischen Bohrlöchern, Injektions-/Produktionsbohrlöchern, Bohrlöchern und Oberflächenerfassungssystemen. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen gehören hohe Temperaturen und Drücke im Bohrloch, Querströmung, sich ändernde Injektions-/Produktionsprofile, Leistungseinschränkungen für elektronische Sensoren und langfristige Zuverlässigkeit. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.
Die Lösung nutzt Hochtemperatur-DTS, Faser-Fabry-Pérot-Drucksensoren und BOTDA und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Sein Ziel besteht darin, mit einem oder mehreren Faserkabeln kontinuierliche thermische Bohrlochprofile zu erhalten und F-P-Druckpunkte in kritischen Tiefen für eine kombinierte Interpretation hinzuzufügen, anstatt isolierte Ausrüstung hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.
Risikoverlauf und Überwachungsgrenzen
Unterscheiden Sie bei Öl- und Gasbrunnen, Thermalgewinnungsbrunnen, Geothermiebrunnen, Injektions-/Produktionsbrunnen, Bohrlöchern und Oberflächenerfassungssystemen auslösende Faktoren, Frühzeichen, Entwicklungsbedingungen und Folgen. Risiken wie hohe Temperaturen und Drücke im Bohrloch, Querströmung, sich ändernde Injektions-/Produktionsprofile, Leistungseinschränkungen für elektronische Sensoren und langfristige Zuverlässigkeit können unabhängig voneinander auftreten oder sich aus kombinierten Belastungs-, Umwelt-, Bau- und Wartungseffekten ergeben. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.
Sensorprinzipien und Technologieauswahl
Eine integrierte Lösung vereint kontinuierliche DTS-Temperatur, dynamische DAS-Akustik/Vibration, langsame BOTDA/BOTDR-Dehnung und empfindliche FBG- oder Silizium-Photonenpunktmessungen in einem räumlichen Koordinatensystem. Verschiedene Mechanismen liefern komplementäre Beweise: Die Temperatur weist auf thermische Anomalien hin; Akustik/Vibration beschreibt den zeitlichen Ablauf und die Dynamik von Ereignissen; Belastung offenbart kumulative Strukturveränderung; und Punktsensoren ergänzen den lokalen Gerätezustand.
Die empfohlene Kombination besteht aus Hochtemperatur-DTS, Faser-Fabry-Pérot-Drucksensoren und BOTDA. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Die Spezifikationen sollten das Ziel unterstützen, mit einem oder mehreren Glasfaserkabeln kontinuierliche thermische Bohrlochprofile zu erhalten und F-P-Druckpunkte in kritischen Tiefen für eine kombinierte Interpretation hinzuzufügen, anstatt einzeln verglichen zu werden. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.
Systemarchitektur: Erfassung, Abfrage, Software und Reaktion
Das System umfasst Sensorkabel oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für Hochtemperatur-DTS, Faser-Fabry-Pérot-Drucksensoren und BOTDA, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.
Stellen Sie eine Verbindung zu Ölfeld- oder Geothermie-Produktionsdatenbanken und zur Fernüberwachung her, um Tiefenprofile, Injektions-/Produktionsanalysen und langfristige Trends zu erhalten. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.
Sensorkabel und Feldinstallation

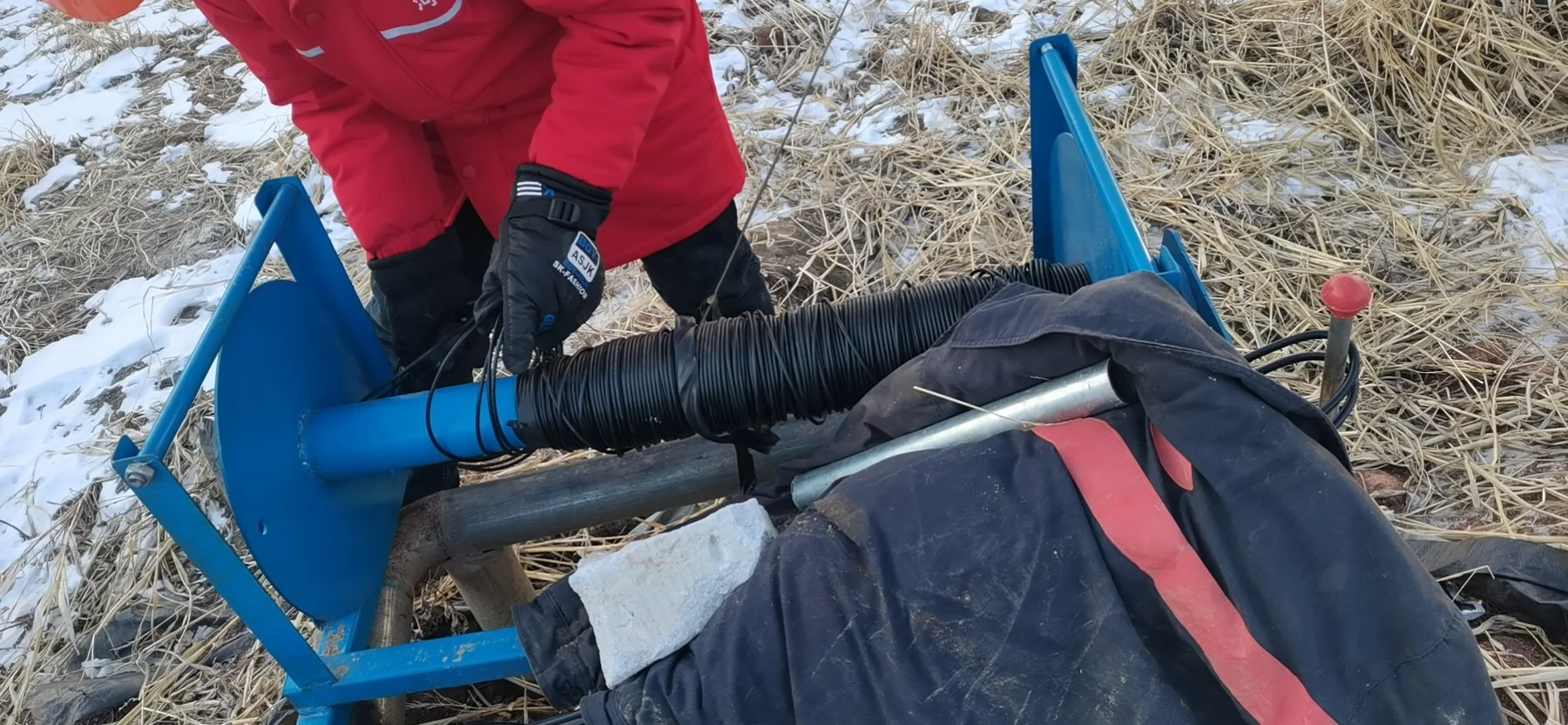

Empfohlene Installation: Wählen Sie für die Vervollständigung ein permanentes oder temporäres Bohrlochkabel aus und achten Sie dabei auf Bohrlochkopfabdichtung, Panzerung, wasserstoffinduzierte Verluste und minimalen Biegeradius, mit Abfragegeräten in sicheren Oberflächenbereichen. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.
Datenanalyse und abgestufte Alarme
Anstatt einfach mehrere Abfragegeräte zu verbinden, erstellen Sie einheitliche Entfernungskoordinaten, Asset-Identifikatoren und Zeitstempel. Überprüfen Sie die Datenqualität innerhalb jedes Parameters, bevor Sie die Parameter miteinander vergleichen. Beispielsweise können gleichzeitige akustische/Vibrations- und Temperaturanomalien die Risikopriorität erhöhen; Ein kurzer Aufprall ohne anschließende Temperatur- oder Dehnungsänderung kann in die Beobachtung oder manuelle Überprüfung eingehen.
Erste Anwendungskriterien: Synchronisierung von Tiefentemperaturgradienten, vorübergehenden Injektions-/Produktionsreaktionen und Druckänderungen, Interpretation von Anomalien anhand von Bohrlochbedingungen und Betriebsprotokollen. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.
Inbetriebnahme, Abnahme und Leistungsnachweis
Die integrierte Akzeptanz muss jede Sensorkette überprüfen und die Taktsynchronisation, Entfernungszuordnung, Asset-Identifikatoren und Reaktionslogik systemübergreifend testen. Simulierte Ereignisse sollten einzelne und gleichzeitige Multiparameter-Anomalien, Kommunikationsverluste und Sensorkabelfehler abdecken und klare Anzeichen während des beeinträchtigten Betriebs bestätigen.
Wartung und nachhaltige Wirksamkeit
Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.
Integration mit bestehenden Systemen
Stellen Sie eine Verbindung zu Ölfeld- oder Geothermie-Produktionsdatenbanken und zur Fernüberwachung her, um Tiefenprofile, Injektions-/Produktionsanalysen und langfristige Trends zu erhalten. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.
Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.
Vorteile, Betriebsbedingungen und technische Grenzen
Die Lösung ersetzt stichprobenartige Inspektionen von Öl- und Gasbohrlöchern, Thermalrückgewinnungsbohrlöchern, geothermischen Bohrlöchern, Injektions-/Produktionsbohrlöchern, Bohrlöchern und Oberflächenerfassungssystemen durch kontinuierliche Beobachtung und behält nachvollziehbare frühe Hinweise auf hohe Temperaturen und Drücke im Bohrloch, Querströmungen, sich ändernde Injektions-/Produktionsprofile, Leistungseinschränkungen für elektronische Sensoren und langfristige Zuverlässigkeit bei. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.
Auswahl der Ausrüstung und detailliertes Design
Beginnen Sie mit fünf Fragen: Welche Teile von Öl- und Gasbrunnen, Thermalrückgewinnungsbrunnen, Geothermiebrunnen, Injektions-/Produktionsbrunnen, Bohrlöchern und Oberflächenerfassungssystemen müssen geschützt werden? welche Anzeichen für hohe Temperaturen und Drücke im Bohrloch, Querströmung, sich ändernde Injektions-/Produktionsprofile, Leistungseinschränkungen für elektronische Sensoren und langfristige Zuverlässigkeit erkannt werden müssen; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?
Geben Sie dann die Kombination aus Hochtemperatur-DTS, Faser-Fabry-Pérot-Drucksensoren und BOTDA, Kabelkonstruktion, ein- oder doppelseitigen optischen Pfaden, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.
Anwendungsspezifische Validierung und Einschränkungen
DTS misst die über die Bohrlochtiefe verteilte Temperatur; F-P-Drucksensoren messen im Allgemeinen an ihren Einbauorten. Ihre räumliche Abdeckung ist unterschiedlich. Das Teilen einer Verbindung erfordert die Überprüfung von Wellenlängen, Spleißen und Abfrageanordnungen; ein gemeinsamer Außenmantel stellt keine optische Kompatibilität her.
Tiefenkoordinaten müssen Abweichungen, gespeicherte Kabel und Oberflächenausläufe berücksichtigen. Notieren Sie die Fertigstellung und die Sensorpositionen bei der Inbetriebnahme. Interpretieren Sie Einspritzung, Produktion, Abschaltung und thermische Rückgewinnung getrennt. Bewerten Sie das Überleben unter Hitze, Druck, Wasserstoff und mechanischer Belastung für den tatsächlichen Bau und vergleichen Sie die Produktionsinterpretation mit Bohrlochkopf- und Prozessdaten.
Checkliste für Installation, Strahlengangkalibrierung und Abnahme
