Verteilte Fasertemperaturüberwachung für Stromkabel und Versorgungstunnel

Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung

Die verteilte Fasertemperaturüberwachung für Stromkabel und Versorgungstunnel befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von Hochspannungskabeln, Zwischenverbindungen, Abschlüssen, Kabeltrassen, Kabelgräben und städtischen Versorgungstunneln. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen zählen kombinierte Risiken durch erhöhten Verbindungswiderstand, Alterung der Isolierung, lokale Überlastung, Feuer von außen, stehendes Wasser und Lüftungsänderungen. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.

Die Lösung nutzt DTS-, Zentimeter-DTS- und Hochtemperatur-Sensorkabel und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Sein Ziel besteht darin, kontinuierliche Temperaturprofile zu erstellen, anormale Erwärmungen zu lokalisieren, konstante Lasterwärmung von schnellen thermischen Fehlern zu unterscheiden und Alarme Kabelkennzeichnungen und Wartungsabschnitten zuzuordnen, anstatt isolierte Geräte hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.

Risikoverlauf und Überwachungsgrenzen

Unterscheiden Sie bei Hochspannungskabeln, Zwischenverbindungen, Endverschlüssen, Kabeltrassen, Kabelgräben und städtischen Versorgungstunneln auslösende Faktoren, Frühzeichen, Entwicklungsbedingungen und Folgen. Risiken, einschließlich kombinierter Risiken aus erhöhtem Verbindungswiderstand, Alterung der Isolierung, lokaler Überlastung, externem Feuer, stehendem Wasser und Belüftungsänderungen, können unabhängig voneinander auftreten oder sich aus kombinierten Belastungs-, Umwelt-, Bau- und Wartungseffekten ergeben. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.

Sensorprinzipien und Technologieauswahl

Ein DTS-Interrogator sendet kurze Laserimpulse in die Sensorfaser und berechnet die Temperatur entlang der Faser aus der zurückgekehrten Raman-Rückstreuung. Der technische Wert liegt in kontinuierlichen Temperaturprofilen, genauer Entfernung zu Anomalien, Heizraten und Wärmeausbreitungsrichtung und nicht in isolierten Messwerten. Das Sensorkabel fungiert sowohl als Messmedium als auch als langes Temperaturfeld, ohne dass auf seinem Weg eng beieinander liegende Stromversorgungen erforderlich sind. Dies eignet sich für starke elektromagnetische Felder, feuchte oder staubige Standorte, Gefahrenbereiche und Standorte mit schwierigem Wartungszugang, vorbehaltlich der erforderlichen Geräte- und Installationsgenehmigungen.

Die empfohlene Kombination besteht aus DTS-, Zentimeter-DTS- und Hochtemperatur-Sensorkabeln. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Spezifikationen sollten das Ziel unterstützen, kontinuierliche Temperaturprofile zu erstellen, anormale Erwärmungen zu lokalisieren, stetige Lasterwärmung von schnellen thermischen Fehlern zu unterscheiden und Alarme Kabelkennungen und Wartungsabschnitten zuzuordnen, anstatt sie einzeln zu vergleichen. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.

Systemarchitektur: Erfassung, Abfrage, Software und Reaktion

Das System umfasst Sensorkabel oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für DTS, Zentimeter-DTS- und Hochtemperatur-Sensorkabel, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.

Stellen Sie eine Verbindung zu Feuermeldern, SCADA, BMS oder integrierten Wartungssystemen mit Zonen-Relaisausgängen, Modbus TCP und historischen Trends her. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.

Sensorkabel und Feldinstallation

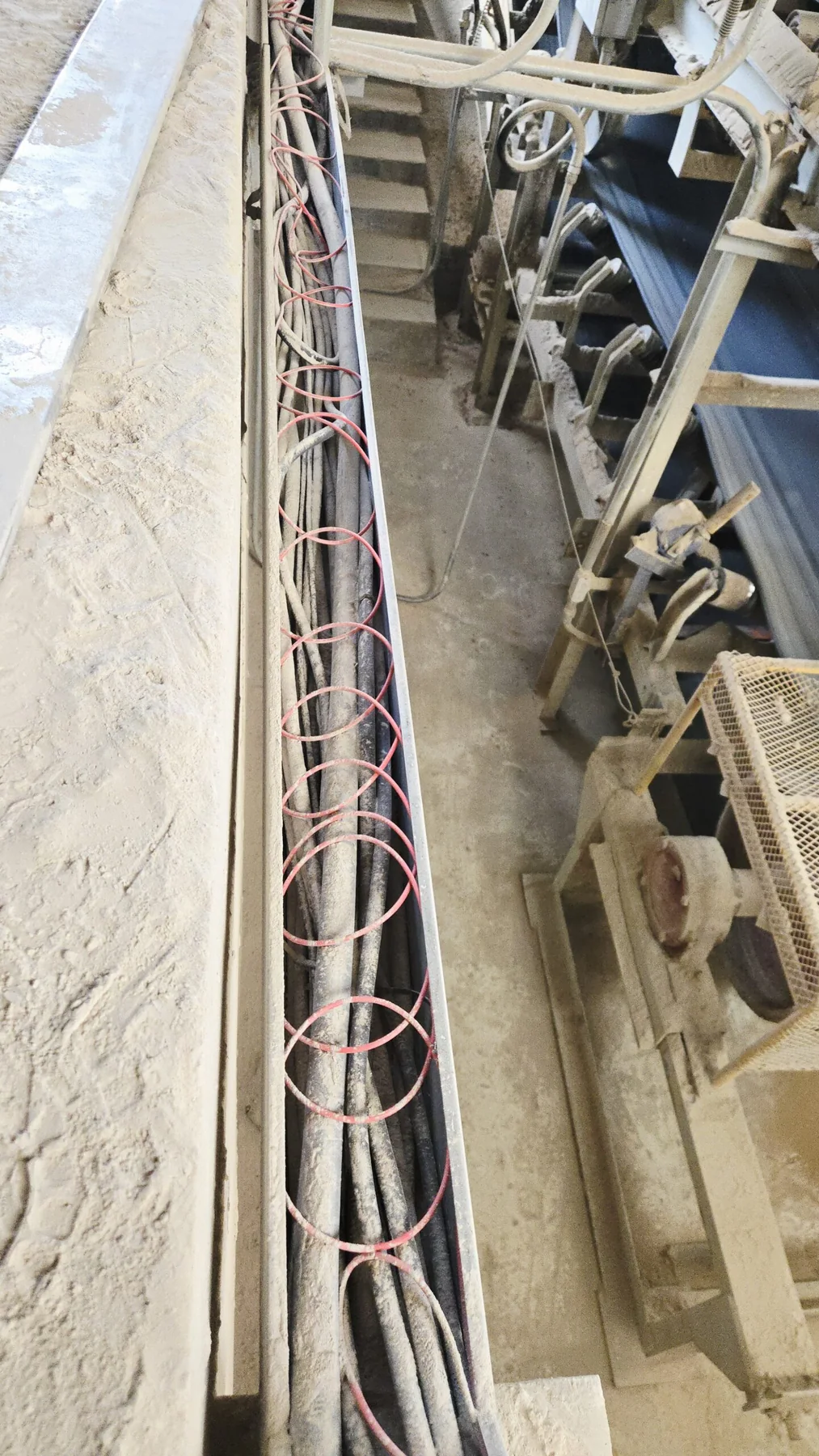

Empfohlene Installation: Verlegen Sie das Sensorkabel nach Stromkreis, Wannenebene und Brandabschnitt, erhöhen Sie die effektive Kopplung an dichten Verbindungen und Biegungen und platzieren Sie Abfragegeräte in Stations- oder Brandschutzräumen. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.

Datenanalyse und abgestufte Alarme

Das Alarmmodell kombiniert absolute Temperatur, Anstiegsgeschwindigkeit, Unterschiede zwischen benachbarten Abschnitten, Unterschiede zwischen ähnlichen Anlagen und Dauer. Legen Sie normale Basiswerte für Jahreszeit, Belastung, Belüftung und Prozesszustand fest, bevor Sie Abweichungen feststellen. DTS im Zentimetermaßstab eignet sich für kleine Wärmequellen und eine dichte Lokalisierung, während Standard- und Langstrecken-DTS für kontinuierliche Strecken geeignet sind. Wählen Sie nach Anlagengröße, Kabelkopplung und zulässiger Reaktionszeit aus, anstatt Systeme ausschließlich nach räumlicher Auflösung zu ordnen.

Erste Anwendungskriterien: Kombinieren Sie absolute Temperatur, Heizrate, Temperaturunterschied und -dauer mit Basislinien für Arbeitspläne, Jahreszeiten und Lastniveaus. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.

Inbetriebnahme, Abnahme und Leistungsnachweis

Bei der Abnahme sollten Zonenheizung, kontrollierte Bewegung von Wärmequellen und wiederholte Tests unter verschiedenen Betriebsbedingungen eingesetzt werden, um Lokalisierungsfehler, Reaktionszeit, Temperaturwiederholbarkeit und Alarmverriegelungen zu überprüfen. Das Erhitzen einer kurzen Strecke neben dem Abfragegerät allein reicht nicht aus; Prüfen Sie das entfernte Ende, Verbindungen, Biegungen und Positionen mit ungünstiger Wärmeübertragung.

Wartung und nachhaltige Wirksamkeit

Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.

Integration mit bestehenden Systemen

Stellen Sie eine Verbindung zu Feuermeldern, SCADA, BMS oder integrierten Wartungssystemen mit Zonen-Relaisausgängen, Modbus TCP und historischen Trends her. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.

Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.

Vorteile, Betriebsbedingungen und technische Grenzen

Die Lösung ersetzt stichprobenartige Inspektionen von Hochspannungskabeln, Zwischenverbindungen, Abschlüssen, Kabeltrassen, Kabelgräben und städtischen Versorgungstunneln durch eine kontinuierliche Beobachtung und behält nachvollziehbare frühe Hinweise auf kombinierte Risiken durch erhöhten Verbindungswiderstand, Alterung der Isolierung, lokale Überlastung, äußere Brände, stehendes Wasser und Lüftungsänderungen. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.

Auswahl der Ausrüstung und detailliertes Design

Beginnen Sie mit fünf Fragen: Welche Teile von Hochspannungskabeln, Zwischenverbindungen, Endverschlüssen, Kabeltrassen, Kabelgräben und städtischen Versorgungstunneln müssen geschützt werden? welche Hinweise auf kombinierte Risiken aus erhöhtem Verbindungswiderstand, Alterung der Isolierung, örtlicher Überlastung, äußerem Feuer, stehendem Wasser und Lüftungsänderungen erkannt werden müssen; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?

Geben Sie dann die Kombination aus DTS-, Zentimeter-DTS- und Hochtemperatur-Sensorkabeln, Kabelkonstruktion, ein- oder doppelseitigen optischen Pfaden, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.

Anwendungsspezifische Validierung und Einschränkungen

Legen Sie separate Heizbasislinien für Verbindungen und Kabelkörper fest. Ersatzschleifen, Spulen und ebenenübergreifende Strecken in der Nähe von Verbindungsstellen verändern das Verhältnis zwischen optischer und Feldentfernung; Behalten Sie Kabel-IDs, Verbindungs-IDs und Faserpositionen in Zeichnungen bei. Vergleichen Sie unter Last die Verbindungen mit benachbarten Kabelkörpern und die Stromkreisbelastung, anstatt die absoluten Temperaturen in unabhängigen Stromkreisen zu vergleichen.

Richten Sie Versorgungstunnelbereiche an Brandschutztüren, Abzweigungen und Eingängen aus; Bediener sollten während der Übergabe physische Punkte von Alarmpositionen aus lokalisieren. Zeichnen Sie Kurvenänderungen nach Überschwemmungen, Lüftungsumschaltungen oder Kabelerweiterungen auf. Wenn Verbindungen nicht spannungsfrei geschaltet werden können, wählen Sie praktikable Befestigungsmethoden im Rahmen der elektrischen Arbeitsanforderungen, anstatt die Isolierung oder den Sicherheitsabstand für eine stärkere thermische Kopplung zu beeinträchtigen.

Checkliste für Installation, Strahlengangkalibrierung und Abnahme
