DTS-Brandfrühwarnung für Stromkabel und Umspannwerke von Raffinerien und Chemieanlagen

Projekthintergrund: vom Einzelalarm bis zur kontinuierlichen Risikobewertung

Die DTS-Brandfrühwarnung für Stromkabel und Umspannwerke in Raffinerien und Chemieanlagen befasst sich mit der langfristigen Sicherheit und dem Zustandsmanagement von Stromkabeln, Umspannwerken, Kabelkanälen, Schächten, Kabelzwischenlagen und Bereichen in der Nähe heißer Prozesse in Raffinerien und Chemieanlagen. Solche Assets umfassen üblicherweise mehrere Räume, Prozessabschnitte oder Asset-Identifikatoren; Risiken können sich entlang von Routen, Gerätegrenzen und strukturellen Schwachstellen bewegen, anstatt an vorgegebenen Messpunkten aufzutreten. Zu den Hauptproblemen zählen alternde Kabelisolierungen, heiße Verbindungen, korrosive Umgebungen, Prozesswärmequellen, dicht gepackte Kabelkanäle und komplexe Brandausbreitungswege. Punktsensoren, manuelle Inspektionen und Videos liefern lokale Beweise, erfassen jedoch möglicherweise nicht die vollständige Entwicklung einer Anomalie vom Beginn bis zur Reaktion.

Die Lösung nutzt DTS, Zentimeter-DTS und korrosionsbeständige Temperaturmesskabel und platziert Sensorfasern entlang der Pfade, die beobachtet werden müssen, um kontinuierliche, lokalisierte und wiederholbare Aufzeichnungen zu erstellen. Sein Ziel besteht darin, die Kabeltemperatur und die lokale Erwärmung kontinuierlich zu überwachen, frühe Anomalien an Verbindungsstellen und Hochlastabschnitten zu erkennen und präzise Standorte für Brandschutzzonen bereitzustellen, anstatt isolierte Geräte hinzuzufügen. Beginnen Sie mit dem Entwurf mit einer Anlagen-Risiko-Inventur und überprüfbaren Überwachungszielen und legen Sie dann Reichweite, räumliche Auflösung, Probenahme, Sensorkabelkonstruktion, Softwareschnittstellen und Alarme fest.

Risikoverlauf und Überwachungsgrenzen

Unterscheiden Sie für Stromkabel, Umspannwerke, Kabelkanäle, Schächte, Kabelzwischenlagen und Bereiche in der Nähe heißer Prozesse in Raffinerien und Chemieanlagen auslösende Faktoren, Frühzeichen, Entwicklungsbedingungen und Folgen. Risiken wie alternde Kabelisolierung, heiße Verbindungen, korrosive Umgebungen, Prozesswärmequellen, dicht gepackte Kabelkanäle und komplexe Brandausbreitungswege können unabhängig voneinander auftreten oder aus kombinierten Belastungs-, Umwelt-, Bau- und Wartungseffekten entstehen. Erfassen Sie messbare Änderungen der Temperatur, der Akustik, der Vibration, der Belastung oder der örtlichen Gegebenheiten und verknüpfen Sie diese mit bestimmten Anlagen und Entfernungen.

Sensorprinzipien und Technologieauswahl

Ein DTS-Interrogator sendet kurze Laserimpulse in die Sensorfaser und berechnet die Temperatur entlang der Faser aus der zurückgekehrten Raman-Rückstreuung. Der technische Wert liegt in kontinuierlichen Temperaturprofilen, genauer Entfernung zu Anomalien, Heizraten und Wärmeausbreitungsrichtung und nicht in isolierten Messwerten. Das Sensorkabel fungiert sowohl als Messmedium als auch als langes Temperaturfeld, ohne dass auf seinem Weg eng beieinander liegende Stromversorgungen erforderlich sind. Dies eignet sich für starke elektromagnetische Felder, feuchte oder staubige Standorte, Gefahrenbereiche und Standorte mit schwierigem Wartungszugang, vorbehaltlich der erforderlichen Geräte- und Installationsgenehmigungen.

Die empfohlene Kombination ist DTS, Zentimeter-DTS und korrosionsbeständiges Temperaturmesskabel. Überprüfen Sie gemeinsam den Überwachungsabstand, die räumliche Auflösung, die Lokalisierungsgenauigkeit, die Kanalanzahl, den Dynamikbereich, den Abtastzyklus, die Betriebstemperatur und die Kommunikation. Spezifikationen sollten das Ziel unterstützen, die Kabeltemperatur und die lokale Erwärmung kontinuierlich zu beobachten, frühe Anomalien an Verbindungsstellen und Hochlastabschnitten zu erkennen und genaue Standorte für Brandschutzzonen bereitzustellen, anstatt sie einzeln zu vergleichen. Priorisieren Sie bei langen Strecken das Signal-Rausch-Verhältnis, die zuverlässige Lokalisierung und die Stabilität am fernen Ende. Bewerten Sie für lokalisierte Hochrisikobereiche die Kopplung, die effektive Erfassungslänge und die Reaktionszeit.

Systemarchitektur: Erfassung, Abfrage, Software und Reaktion

Das System umfasst Sensorkabel oder Fasersensoren, Spleiß- und Schutzeinheiten, Abfragegeräte für DTS, Zentimeter-DTS und korrosionsbeständige Temperatursensorkabel, Kantenverarbeitung, Anwendungssoftware und Überwachungsschnittstellen. Zurückgesendete Signale werden Qualitätsprüfungen, Entfernungskalibrierung und Parameterberechnung unterzogen, bevor sie den Asset-Datensätzen zugeordnet werden. Zu den Ausgaben gehören Live-Kurven, Zeit-Raum-Diagramme, Ereignislisten, Risikozonen, historische Trends und Berichte anstelle einer unerklärlichen Wellenform.

Integrieren Sie Brandmeldezentralen, Umspannwerksüberwachung und Anlagensicherheitsplattformen über Trockenkontakte oder Netzwerkprotokolle mit historischen Temperaturberichten. Definieren Sie das Datenwörterbuch, die Zeitsynchronisierung, die Alarmbestätigung, die Offline-Pufferung und den Wiederherstellungs-Upload. Nutzen Sie bei wichtigen Projekten die abgestufte Aufbewahrung von Roh- oder Funktionsdaten, um Vorfallüberprüfungen, Algorithmusverbesserungen und Schwellenwertänderungen zu unterstützen.

Sensorkabel und Feldinstallation

Empfohlene Installation: Verlegen Sie die Glasfaser nach der Einspeisung der Umspannstation und der Prozesszone. Verwenden Sie separate Routen für mehrere Rinnenebenen und erhöhen Sie die Kabelkontaktlänge an Verbindungsstellen und Übergangspunkten. Die Installationsqualität wirkt sich direkt auf die Ergebnisse aus. Dasselbe Abfragegerät kann je nach Montage, Mantelmaterialien und Kopplung unterschiedlich reagieren. In den Entwurfsdokumenten sollten Start-/Endabstände, lockere Schlaufen, Spleißkästen, Zonengrenzen, Befestigungsintervalle, Biegeradius, Zugspannung und Schutz angegeben werden.

Datenanalyse und abgestufte Alarme

Das Alarmmodell kombiniert absolute Temperatur, Anstiegsgeschwindigkeit, Unterschiede zwischen benachbarten Abschnitten, Unterschiede zwischen ähnlichen Anlagen und Dauer. Legen Sie normale Basiswerte für Jahreszeit, Belastung, Belüftung und Prozesszustand fest, bevor Sie Abweichungen feststellen. DTS im Zentimetermaßstab eignet sich für kleine Wärmequellen und eine dichte Lokalisierung, während Standard- und Langstrecken-DTS für kontinuierliche Strecken geeignet sind. Wählen Sie nach Anlagengröße, Kabelkopplung und zulässiger Reaktionszeit aus, anstatt Systeme ausschließlich nach räumlicher Auflösung zu ordnen.

Erste Anwendungskriterien: Kombinieren Sie Festtemperatur-, Temperaturdifferenz-, Anstiegs- und Daueralarme und kompensieren Sie Last, Umgebungstemperatur und Prozesswärme. Nutzen Sie Beratungs-, Frühwarn-, Alarm- und Notfallstufen, jeweils mit definierten Bestätigungszeiten, Überprüfungen und Aktionen. Kalibrieren Sie die Schwellenwerte während des Probebetriebs anhand der tatsächlichen Bedingungen und protokollieren Sie jede Änderung, jeden Grund und jedes Datum des Inkrafttretens. Zeigen Sie Position, Asset-Name, Messwert, Basisabweichung, Dauer und Belege zusammen an.

Inbetriebnahme, Abnahme und Leistungsnachweis

Bei der Abnahme sollten Zonenheizung, kontrollierte Bewegung von Wärmequellen und wiederholte Tests unter verschiedenen Betriebsbedingungen eingesetzt werden, um Lokalisierungsfehler, Reaktionszeit, Temperaturwiederholbarkeit und Alarmverriegelungen zu überprüfen. Das Erhitzen einer kurzen Strecke neben dem Abfragegerät allein reicht nicht aus; Prüfen Sie das entfernte Ende, Verbindungen, Biegungen und Positionen mit ungünstiger Wärmeübertragung.

Wartung und nachhaltige Wirksamkeit

Die Wartungsbewertung sollte gültige Alarmraten, Bestätigungszeit, Fehlalarmursachen, Überprüfungen verpasster Ereignisse, geschlossene Arbeitsaufträge und erkannte Trends umfassen, nicht nur die Geräteverfügbarkeit. Durch die kontinuierliche Kennzeichnung realer Ereignisse können Erkennungsmodelle verbessert und die praktische Leistung nach der Inbetriebnahme aufrechterhalten werden.

Integration mit bestehenden Systemen

Integrieren Sie Brandmeldezentralen, Umspannwerksüberwachung und Anlagensicherheitsplattformen über Trockenkontakte oder Netzwerkprotokolle mit historischen Temperaturberichten. Lassen Sie die Glasfaserplattform Verhöre, Kurvenanalysen und Originalbeweise übernehmen, während das Überwachungssystem konsolidierte Anzeigen, Dienstabläufe und Arbeitsaufträge verwaltet. Abhängig vom Projekt können Schnittstellen Modbus TCP, OPC UA, IEC-Protokolle, REST-APIs, Nachrichtenwarteschlangen oder Trockenkontakte verwenden. Vermeiden Sie es, nur einen ungeklärten Sammelalarm zu übertragen.

Jeder Alarm auf einer Karte, einem Plan oder einem Prozessdiagramm sollte auf Originalkurven und historische Trends verweisen. Leiten Sie Verfügungen von Überwachungssystemen zurück in die Ereignisaufzeichnungen ein und schließen Sie so den Kreis zwischen Überwachung, Bestätigung, Reaktion, Überprüfung und Schwellenwertverbesserung.

Vorteile, Betriebsbedingungen und technische Grenzen

Die Lösung ersetzt stichprobenartige Inspektionen von Stromkabeln, Umspannwerken, Kabelkanälen, Schächten, Kabelzwischenlagen und Bereichen in der Nähe heißer Prozesse in Raffinerien und Chemieanlagen durch eine kontinuierliche Beobachtung und erfasst nachvollziehbare Frühindikatoren für alternde Kabelisolierungen, heiße Verbindungen, korrosive Umgebungen, Prozesswärmequellen, dicht gepackte Kabelkanäle und komplexe Brandausbreitungswege. Passive Glasfaser, elektromagnetische Immunität und mehrere Erfassungsstandorte auf einer Glasfaser können den verteilten Strom- und Wartungsaufwand auf langen Strecken, an unbeaufsichtigten Standorten oder in gefährlichen Umgebungen reduzieren. Standorte und Trends helfen Teams dabei, Inspektionen einzugrenzen, zustandsbasierte Wartungen zu planen und Risiken zu priorisieren.

Auswahl der Ausrüstung und detailliertes Design

Beginnen Sie mit fünf Fragen: Welche Teile von Stromkabeln, Umspannwerken, Kabelkanälen, Schächten, Kabelzwischenlagen und Bereichen in der Nähe heißer Prozesse in Raffinerien und Chemieanlagen müssen geschützt werden? welche Anzeichen von alternder Kabelisolierung, heißen Verbindungen, korrosiven Umgebungen, Prozesswärmequellen, dicht gepackten Rinnen und komplexen Brandausbreitungswegen erkannt werden müssen; Welche Lokalisierungs-, Reaktions- und Probenahmeleistung ist erforderlich? Welche Routing-, Stromversorgungs-, Kommunikations- und Schaltschrankeinrichtungen sind verfügbar? Und wer bestätigt Alarme und ist für den Reaktionsablauf verantwortlich?

Geben Sie dann die Kombination aus DTS, Zentimeter-DTS und korrosionsbeständigem Temperaturmesskabel, Kabelkonstruktion, ein- oder doppelseitigen optischen Pfaden, Kanalredundanz, Softwarelizenzierung und Schnittstellen an. Reservieren Sie für phasenweise Projekte Glasfaser, Rackplatz, Netzwerkadressen und Plattformkapazität. Bewerten Sie bei Projekten über große Entfernungen oder an mehreren Standorten zentralisierte Abfrage, verteilte Edge-Knoten und Fernwartung gemeinsam.

Anwendungsspezifische Validierung und Einschränkungen

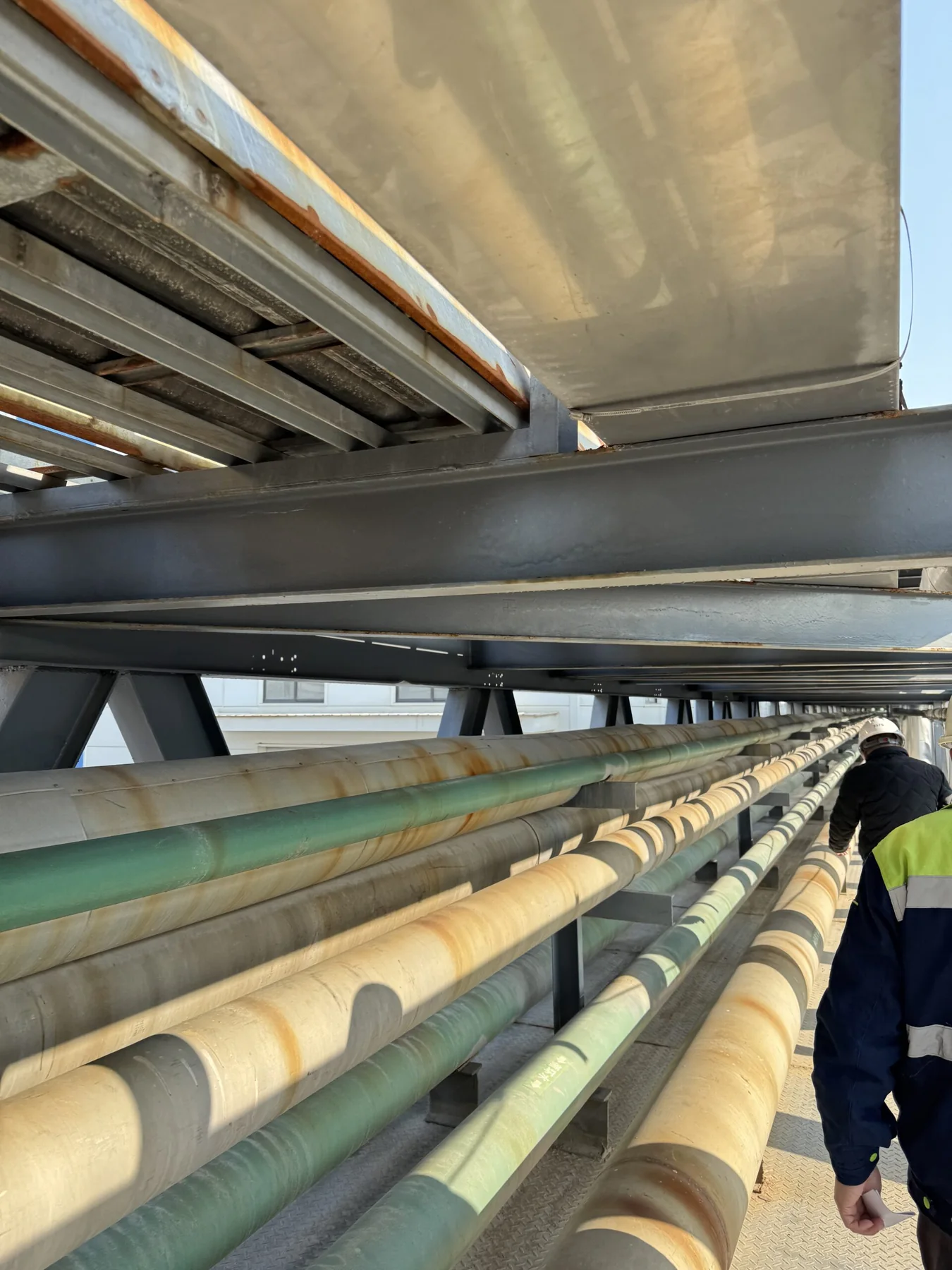

Raffinerie-Stromkreise durchkreuzen oft mehrere Umgebungen. Die Temperaturen von Kabeln in der Nähe heißer Rohre können nicht direkt mit denen von Innenkabeln verglichen werden. Definieren Sie Zonen mithilfe von Stromkreisen, Lasttypen, umgebenden Wärmequellen und Brandabschnitten und verknüpfen Sie kritische Kabelverbindungen eindeutig mit Anlagendatensätzen.

Bei der Installation innerhalb von Umspannwerken müssen die elektrischen Sicherheitsgrenzen eingehalten werden. Passive Sensorfasern ersetzen keine Isolationsprüfungen an Montagezubehör und Ausgangswegen. Umstellungen und Produktionsänderungen wirken sich auf Temperaturtrends aus. Zeigen Sie daher neben Alarmen auch den Lastkontext an. Überprüfen Sie nach der Wartung die Kurven und Alarmzuordnungen an denselben Stellen erneut, um die Messungen vergleichbar zu halten.

Checkliste für Installation, Strahlengangkalibrierung und Abnahme

Verwandte Produkte und technische Ressourcen

Entdecken Sie die folgenden Produktkategorien nach Entfernung, räumlicher Auflösung, Kanälen, Reaktion und Standortbedingungen. Veröffentlichte Spezifikationen unterstützen die Vorauswahl; Bei der endgültigen Konfiguration müssen optische Verluste sowie Installations- und Abnahmeziele berücksichtigt werden.
