DTS-OEM-Modul der 4. Generation
DTS-OEM-Modul der 4. Generation
Produktmerkmale
Kontinuierliche Temperaturmessung mit Multimode-Faser. Sampling intervals of 0.1 / 0.2 / 0.4 m correspond to 3 / 6 / 12 km ranges, with approximately 30,000 samples per channel. Informationen zur Standortgenauigkeit und räumlichen Auflösung finden Sie in der Konfigurationstabelle.
Bis zu 32-Kanäle und ungefähr 960,000-Samples.
Die passive Sensorfaser benötigt weder Feldstrom noch Netzwerk. Wählen Sie Jacke, Temperaturklasse und Schutz für die Umgebung. Das Kernmodul akzeptiert DC 10–36 V mit einer minimalen durchschnittlichen Systemleistung ≤6 W; Komplettsystem und Zubehörstrom sind getrennt.
Lasersicherheitsklasse 1. RJ45, RS485, Modbus RTU, Modbus TCP, JSON und benutzerdefinierte Schnittstellen unterstützen die Integration von Drittanbietern. Zu den Alarmmodi gehören Festtemperatur, Differenztemperatur, Anstiegsgeschwindigkeit, Durchschnittstemperatur und Fehler.
Messkonfiguration und Hardware
| Artikel | Spezifikation |
| Fasertyp | 62.5 um/125 um Multimode-Faser (50 μm/125 μm optional) |
| Messkanäle | 1-32-Kanäle optional |
| Einkanalige Entfernungsmessung | 3 km / 6 km / 12 km Optionen |
| Standardalarmlänge | Abhängig von Temperaturkontrast, Schwelle und Installation |
| Räumliche Auflösung | ±0.1 m / ±0.2 m / ±0.4 m optional (10%–90%) |
| Positionierungsgenauigkeit | ±0.1 m / ±0.2 m / ±0.4 m (optional) |
| Abtastintervall | 0.1 m / 0.2 m / 0.4 m (optional) |
| Alarmreaktionszeit | ≤ 3 s |
| Messzeit | ≤ 1 s/km |
| Temperaturmessbereich | -200°C bis 455°C (abhängig vom optischen Kabel) |
| Temperaturgenauigkeit① | ±0.1°C (abhängig von Faserposition, Messzeit usw.) |
| Temperaturauflösung | 0.01°C |
| Kommunikationsschnittstellen | 1 x RJ45 (Ethernet), 2 x RS485, 2 x USB, 8 x Relais (optional erweiterbar auf maximal integrierte 32-Relais) |
| Protokollunterstützung | Modbus RTU, Modbus TCP, JSON und benutzerdefinierte Protokolle |
| Optischer Anschluss | E2000- oder FC/APC-Stecker (E2000 als Standard) |
| Backup-Batterie | Optional |
| Stromversorgung | Standardmäßig DC24V (unterstützt Weitspannungseingang von 10 VDC bis 36 VDC; die Sicherungslastfähigkeit sollte bei unterschiedlichen Versorgungsspannungen berücksichtigt werden). Durchschnittlicher Stromverbrauch des Moduls ≤ 6 W. Zubehör wie Relaismodule, 4G/5G-Module, Laden/Entladen von Akkus oder andere Peripheriegeräte, die über das Gerät mit Strom versorgt werden, können sich auf den Gesamtstromverbrauch auswirken. |
| Lasersicherheitsklasse | Klasse 1 |
| Betriebstemperatur | -20°C bis 60°C |
| Lagertemperatur | -20°C bis 70°C |

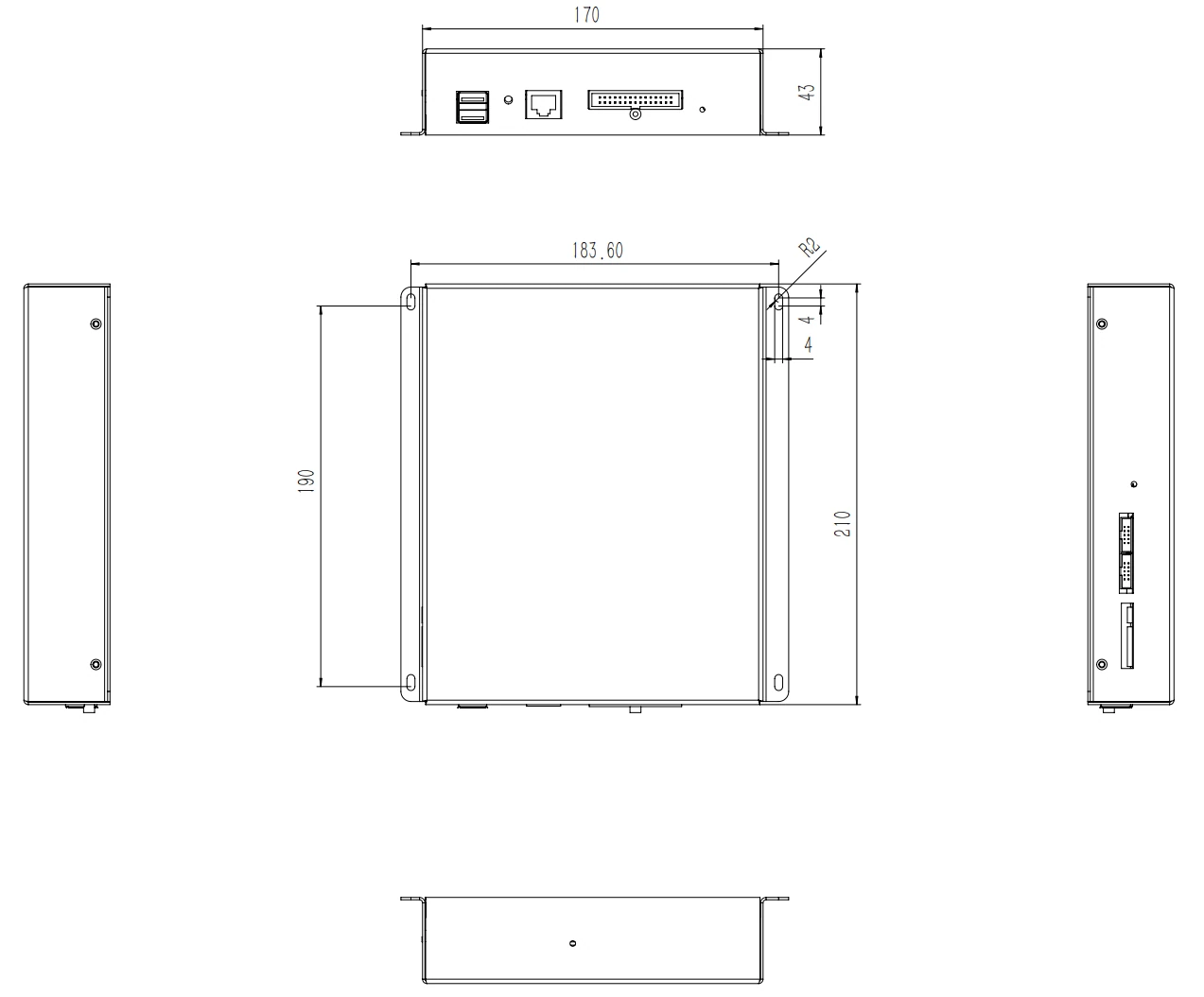

| Abmessungen (B x T x H) | 170 × 210 × 43 mm (Kernmodul, gemäß Maßzeichnung; Montageflansche separat dargestellt) |
| Gewicht | 2 kg |
Eine Alarmreaktion ≤3 s gilt für die Qualifizierung von Faserlängen-, Abfrage- und Triggereinstellungen. Berechnen Sie den vollständigen Aktualisierungszyklus für lange Fasern oder Mehrkanalabfragen getrennt von den Erfassungs- und Alarmzeiten.
Software- und Systemintegration
Grafische Oberfläche
Optionaler 7-Zoll-1024 × 600-Touchscreen.
7-Zoll-Bildschirm (Anzeigeauflösung 1024 x 600), mit Multi-Touch-Unterstützung.
Unterstützt die automatische Kalibrierung der Fasertemperatur, Kurvenanzeige und -abfrage, automatische Erkennung der Faserinstallationsqualität und Faserlänge, Zonenverwaltung und Alarmanzeige, Abfrage historischer Zonendaten, externe RS485- und RJ45-Konfiguration sowie Konfiguration und Verwaltung der Relaisverknüpfung.
Softwarefunktionen
Integrierte, webserverbasierte, verteilte Glasfaser-Temperaturüberwachungssoftware. Auf das Gerät kann über einen Webbrowser zugegriffen werden und es unterstützt gängige Betriebssysteme wie Windows, Linux, iOS, Android, macOS und HarmonyOS. Bietet leistungsstarke Geräteverwaltungs- und Konfigurationsfunktionen, umfangreiche Daten- und Protokollintegrationsfunktionen und dynamische Visualisierung 2D/3D für Szenen oder Karten.
Intelligente Funktionen
1. Unterstützt die automatische Kalibrierung der optischen Raman-Kalibrierungsparameter mit integriertem Kalibrierungssensor und automatischer Parameteranpassung mit einem Klick;
2. Unterstützt die automatische Zoneneinteilung im Hintergrund entsprechend der konfigurierten Segmentlänge und Zonenbenennungsregeln;
3. Unterstützt die automatische Sprachumschaltung Chinesisch/Englisch (und sekundäre Entwicklung für andere Sprachen);
4. Unterstützt Ein-Klick-Upgrade mit vollautomatischem Upgrade;
5. Unterstützt die Umschaltung des räumlichen Abtastintervalls und der räumlichen Auflösung für die Überwachung großer Entfernungen oder die hochauflösende Hotspot-Überwachung;
6. Erkennt die Faserlänge und die Qualität der Faserverbindung automatisch;
7. Unterstützt kabelgebundenes RJ45-Ethernet; 4G/5G erfordert ein optionales Modul;
8. Unterstützt intelligente Netzwerke und NAT-Traversal und ermöglicht so den globalen Webzugriff über einen Cloud-Server nach sicherer Konfiguration auch ohne einen festen öffentlichen IP.
Computer-, optische, Stromversorgungs-, Relais-, Kommunikations- und 2–32-Kanal-optische Schaltermodule unterstützen die OEM-Integration. Gehäuse, UI, Markierungen und Protokolle konfigurierbar; Verwenden Sie für die Abmessungen die bestätigten Integrationszeichnungen.

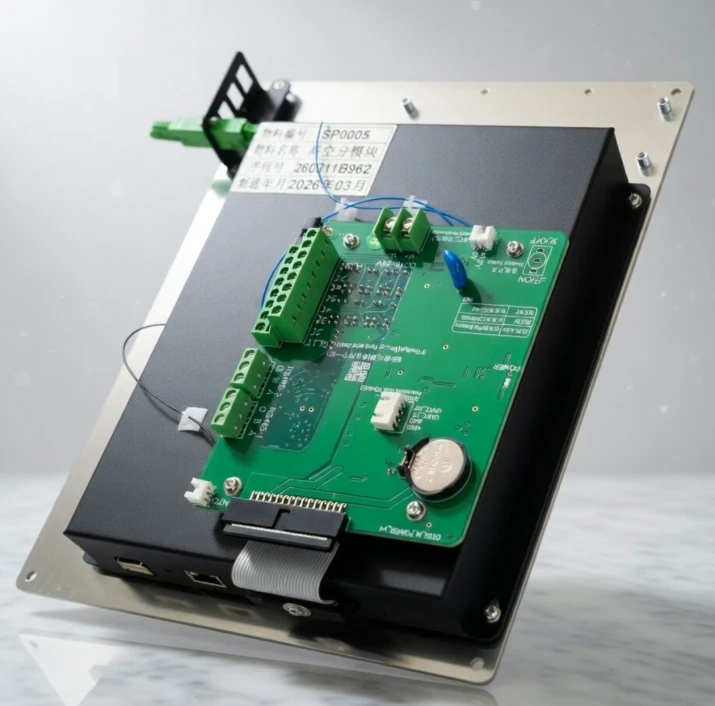

Produktansichten und Installation
Die Abmessungen des Kernmoduls unterscheiden sich von der zusammengebauten Basisplatine/Erweiterungskonfiguration. Verwenden Sie die entsprechende Zeichnung für Montagelöcher, Steckerabstände und Montageraum.
Die räumliche Auflösung verwendet das Schrittantwortkriterium 10%–90% und die in diesem Datenblatt verwendete ±-Raumausdehnungsnotation. Die Standortgenauigkeit wird separat angegeben. Vergleichen Sie Spezifikationen mit denselben Definitionen und Testbedingungen.
Wenn Sie Ratschläge zum verteilten OEM-Temperaturerfassungsmodul benötigen, teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
