DTS-Auswertegerät der 4. Generation für die Wandmontage
DTS-Auswertegerät der 4. Generation für die Wandmontage
Produktmerkmale
Kontinuierliche Temperaturmessung mit Multimode-Faser. Sampling intervals of 0.1 / 0.2 / 0.4 m correspond to 3 / 6 / 12 km ranges, with approximately 30,000 samples per channel. Informationen zur Standortgenauigkeit und räumlichen Auflösung finden Sie in der Konfigurationstabelle.
Standardmäßig vier Kanäle, bis zu 16-Kanäle und etwa 480,000-Samples.
Die passive Sensorfaser benötigt weder Feldstrom noch Netzwerk. Wählen Sie Jacke, Temperaturklasse und Schutz für die Umgebung. Das Kernmodul akzeptiert DC 10–36 V mit einer minimalen durchschnittlichen Systemleistung ≤6 W; Komplettsystem und Zubehörstrom sind getrennt.
Lasersicherheitsklasse 1. RJ45, RS485, Modbus RTU, Modbus TCP, JSON und benutzerdefinierte Schnittstellen unterstützen die Integration von Drittanbietern. Zu den Alarmmodi gehören Festtemperatur, Differenztemperatur, Anstiegsgeschwindigkeit, Durchschnittstemperatur und Fehler.
Messkonfiguration und Hardware
| Host-Spezifikationstabelle | DTS-WL-10(01) | DTS-WL-10(02) | DTS-WL-10(03) |
| Standardalarmlänge | Abhängig von Temperaturkontrast, Schwelle und Installation | Abhängig von Temperaturkontrast, Schwelle und Installation | Abhängig von Temperaturkontrast, Schwelle und Installation |
| Räumliche Auflösung | ±0.4m（10%–90%） ±0.4m (10%–90%) | ±0.2m（10%–90%） ±0.2m (10%–90%) | ±0.1m（10%–90%） ±0.1m (10%–90%) |
| Positionierungsgenauigkeit | ±0.4m | ±0.2m | ±0.1m |
| Abtastintervall | 0.1m/0.2m/0.4m | 0.2m | 0.1m |
| Artikel | Spezifikation |
| Fasertyp | Multimode-Faser 62.5 μm / 125 μm (kompatibel mit 50 μm / 125 μm) |
| Kanäle pro Einheit | 4-Kanäle (bis zu 16-Kanäle optional) |
| Messbereich① | ≤12 km |
| Alarmreaktionszeit | ≤3 s |
| Messzeit | ≤1s/km |
| Temperaturmessbereich | (-200°C bis 455°C) (je nach Kabeltyp) |
| Temperaturgenauigkeit② | ±0.1°C (abhängig von Faserposition, Messzeit und anderen Bedingungen) |
| Temperaturauflösung | 0.01°C |
| Kommunikationsschnittstellen | 1 × RJ45 (Ethernet), 2 × RS485, 2 × USB, 8 Relaisausgänge (bis 32 integrierte Relaisausgänge optional) |
| Unterstützte Protokolle | Modbus RTU, Modbus TCP, JSON und benutzerdefinierte Protokolle |
| Optischer Anschluss | E2000 staubdichter selbstsichernder Stecker oder FC/APC (E2000-Standard) |
| Backup-Batterie | Optional |
| Netzteil③ | DC 24 V, durchschnittliche Leistungsaufnahme des Geräts ≤10 W (die tatsächliche Leistungsaufnahme kann steigen, wenn Relaismodule, 4G/5G-Module, Akkulade- und Entladefunktionen oder andere Peripheriegeräte über das Gerät versorgt werden) |
| Lasersicherheitsklasse | Klasse 1 |
| Betriebstemperatur | -20°C bis 60°C |
| Lagertemperatur | -20°C bis 70°C |
| Abmessungen (B×T×H) | 346 × 90 × 430 mm |
| Gewicht | 8 kg |
Eine Alarmreaktion ≤3 s gilt für die Qualifizierung von Faserlängen-, Abfrage- und Triggereinstellungen. Berechnen Sie den vollständigen Aktualisierungszyklus für lange Fasern oder Mehrkanalabfragen getrennt von den Erfassungs- und Alarmzeiten.
Software- und Systemintegration
Grafische Oberfläche
7-Zoll-Display (1024 × 600), unterstützt Multi-Touch.
Unterstützt die automatische Kalibrierung der Fasertemperatur, die Anzeige und Abfrage von Kurven, die automatische Erkennung der Qualität der Faserinstallation und der Faserlänge, die Zonenverwaltung und Alarmanzeige, die Abfrage historischer Zonendaten, die Konfiguration der externen RS485- und RJ45-Schnittstellen sowie die Konfiguration und Verwaltung der Relaisverknüpfung.
Softwarefunktionen
Integrierte, verteilte Glasfaser-Temperaturerfassungssoftware basierend auf einem Webserver, auf die über einen Webbrowser zugegriffen werden kann. Unterstützt die wichtigsten Betriebssysteme, darunter Windows, Linux, iOS, Android, macOS und HarmonyOS. Bietet leistungsstarke Geräteverwaltungs- und Konfigurationsfunktionen, umfangreiche Daten-/Protokollintegrationsfunktionen und dynamische Visualisierung 2D/3D mit Szenen- oder Kartenanzeige.
Intelligente Funktionen
1. Automatische Kalibrierung der optischen Raman-Kalibrierungsparameter mit integriertem Kalibrierungssensor und automatischer Parameteroptimierung mit einem Klick;
2. Automatische Zoneneinteilung basierend auf voreingestellten Segmentlängen und Benennungsregeln;
3. Automatische Umschaltung zwischen Chinesisch und Englisch (andere Sprachen werden durch sekundäre Entwicklung unterstützt);
4. Vollautomatisches Upgrade mit einem Klick;
5. Räumliches Abtastintervall und räumliche Auflösung lassen sich für die Überwachung großer Entfernungen und die hochauflösende Hotspot-Überwachung umschalten;
6. Automatische Erkennung der Faserlänge und der Qualität der Faserverbindung;
7. Unterstützt kabelgebundene RJ45-Netzwerke; 4G/5G erfordert ein optionales Modul;
8. Unterstützt intelligente Netzwerke und NAT-Traversal und ermöglicht so den globalen Webzugriff über einen Cloud-Server nach sicherer Konfiguration auch ohne einen festen öffentlichen IP.

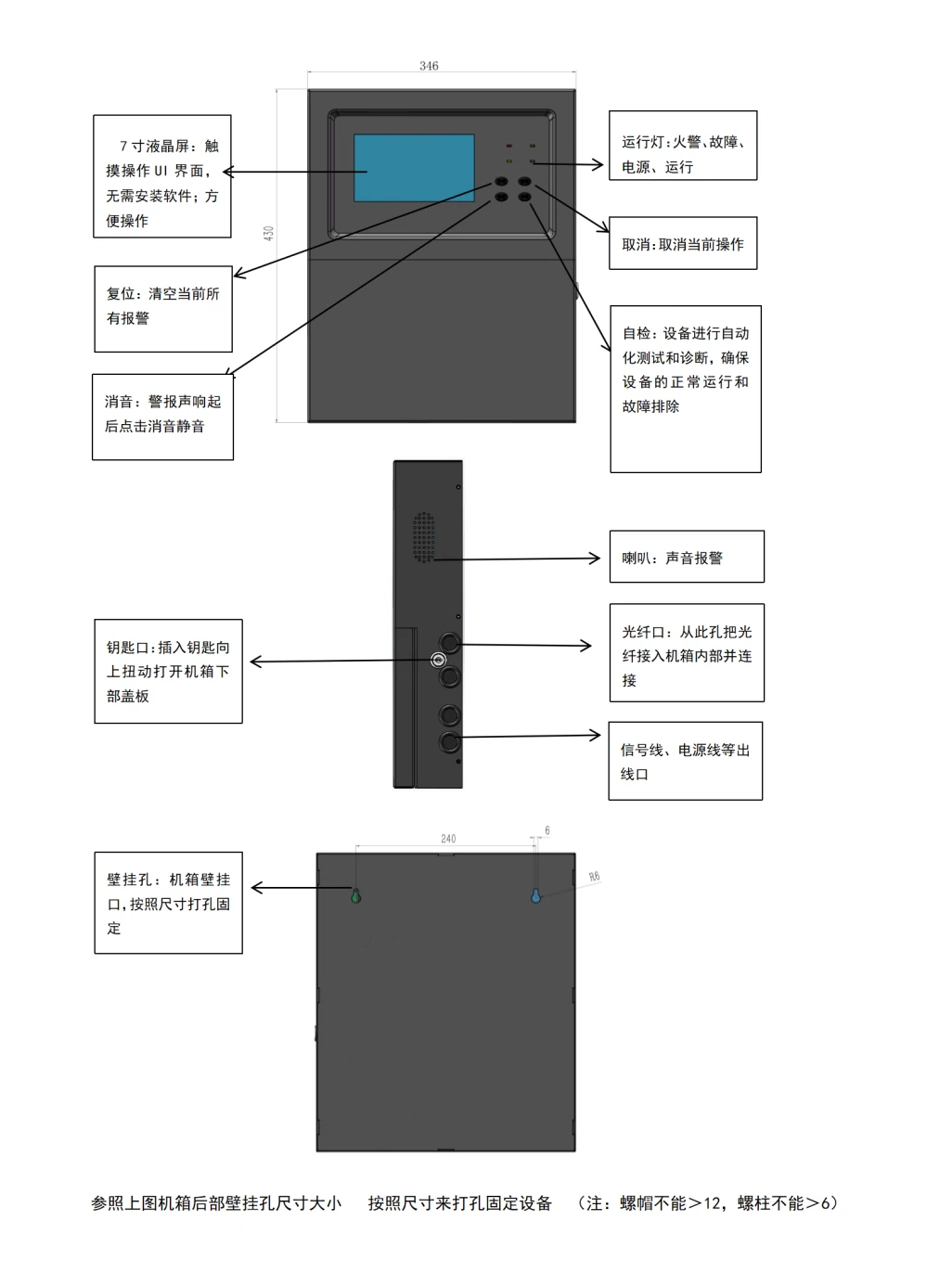

Produktansichten und Installation
Die räumliche Auflösung verwendet das Schrittantwortkriterium 10%–90% und die in diesem Datenblatt verwendete ±-Raumausdehnungsnotation. Die Standortgenauigkeit wird separat angegeben. Vergleichen Sie Spezifikationen mit denselben Definitionen und Testbedingungen.
Für Ratschläge zur faseroptischen linearen Wärmeerkennung teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
