Verteiltes akustisches und Vibrations-Sensorsystem DAS-UL10 (N-Serie) der 5. Generation
Verteiltes akustisches und Vibrations-Sensorsystem DAS-UL10 (N-Serie) der 5. Generation
DAS-UL10(N30) / DAS-UL10(N70) | Produktdatenblatt
Produktübersicht
Konzipiert für die weiträumige verteilte Schwingungs- und Akustiküberwachung mittels kohärenter Phasenabfrage. Wählen Sie das Modell entsprechend der Entfernung, den physikalischen Kanälen und den Anforderungen an die Fading-Unterdrückung aus.
Technologiearchitektur
Jeder physikalische Kanal kombiniert drei Bänder und zwei orthogonale Polarisationen in sechs internen Demodulationszweigen. Phasenausrichtung und gewichtete komplexe Vektorfusion erzeugen die Ausgabe; Bei diesen Zweigen handelt es sich nicht um sechs externe Glasfaserkanäle.
Phasenausgabe und Audiorekonstruktion lassen sich in eine externe KI-Plattform für GIS, Ereignisklassifizierung, Modelltraining, Trendanalyse und abgestufte Alarme integrieren.
Modellauswahl
| Modell | Maximale Reichweite | Physische Kanäle | Scanrate | Anwendungsfokus |
| DAS-UL10(N30) | 30 km | Standard 1; optionale 2-Kanäle | 30 km bei 2 kHz | Hohe Wiedergabetreue |
| DAS-UL10(N70) | 70-100 km | Standard 1; optionale 2-Kanäle | 70-100 km bei 1 kHz | Flaggschiff mit großer Reichweite |
| Parameter | DAS-UL10(N30) | DAS-UL10(N70) |
| Max. Erfassungsbereich | 30 km | 70-100 km |
| Produktpositionierung | High-End | Flaggschiff mit großer Reichweite |
| Macht | DC 24 V; ca. 20 W* | DC 24 V; ca. 30 W* |
| Scanrate | 30 km @ 2 kHz einstellbar | 70-100 km @ 1 kHz einstellbar |
| Artikel | Spezifikation |
| Kernarchitektur | 3-Bänder × 2-Polarisationen (X/Y) = 6 interne Demodulationszweige |
| Fusionsalgorithmus | Adaptive phasenausgerichtete komplexe Vektorfusion |
| Sensorfaser | 9 μm/125 μm Singlemode-Faser |
| Physische Kanäle | Standard 1; optional 2 parallel |
| Punktabstand | 0.4 / 1 / 2 / 5 m (konfigurierbar) |
| Messlänge | 0.4–25 m konfigurierbar |
| Alarmreaktion | ≤3 s (Minimum 1 s; es gelten Erfassungs- und Triggereinstellungen) |
| Phasengenauigkeit | 0.1 Rad typisch |
| Audiorekonstruktion | Unterstützt |
| Vibrationsbereich | 0.01 Hz–100 kHz* |
| Frequenzanzeige | ±1 Hz typisch im konventionellen Band |
| KI-Plattform | Externer Standalone |
| Datenschnittstelle | 1×Gigabit-Ethernet |
| Protokoll | Benutzerdefiniertes Phasendatenprotokoll |
| Optischer Anschluss | E2000; FC/APC optional |
| Lasersicherheit | Klasse 1 |
| Betriebstemp. | -10 °C bis 50 °C |
| Lagertemp. | -20 °C bis 70 °C |
| Abmessungen | 482.6 × 326 × 132.8 mm |
| Gewicht | Ca. 13 kg |
Der Frequenzbereich hängt von der Faserlänge, der Scanrate, der Messlänge und SNR ab. Die obere kHz-Grenze 100 gilt nur für Kurzstreckenkonfigurationen mit ausreichender Hochgeschwindigkeitsabtastung, nicht gleichzeitig über eine 30–100 km-Faser. Konventionelle zeitliche Abtastung pro Punkt muss das Nyquist-Kriterium mit Anti-Aliasing-Spielraum erfüllen.
Eine Alarmreaktion ≤3 s erfordert kompatible Erfassungs- und Triggereinstellungen. Die Niederfrequenzvalidierung erfordert ein ausreichend langes Beobachtungsfenster; Die 0.01-Hz-Analyse impliziert keine vollständige Ereignisklassifizierung innerhalb der 1–3-s.
KI-Plattform und Anwendungen
| AI-Plattform-Element | Empfohlene Konfiguration |
| CPU | Core Ultra 5 225, 10 Kerne / 10 Gewinde |
| Erinnerung | DDR5-5600, 16 GB |
| Lagerung | 1 TB; Empfohlenes dauerhaftes Lesen/Schreiben ≥300 MB/s |
| Plattform und Betriebssystem | Golang + Vue3; unterstützt Windows 10/11, Linux (z. B. Ubuntu 24.04) und inländische Betriebssysteme |
| KI-Algorithmusplattform | Webdienste, FFT, Phasenentfaltung/Signaltrennung, GIS, KI-Training, Klassifizierung, Trendanalyse, abgestufte Alarme und Multiprotokoll-Integration |
Der KI-Computer ist optional und von der Nennleistung des Abfragegeräts ausgeschlossen. Bestätigen Sie die Kompatibilität von Betriebssystem, Browser und Treiber für die bereitgestellte Softwareversion.
Typische Anwendungen
Warnung vor Leckagen, ungewöhnlichen Vibrationen, Aushub, Bohren, Stößen und illegalem Gewindeschneiden.
Rollen-, Lager-, Riemenriss, Fehlausrichtung, Reibung, Blockierung und Fehlerlokalisierung durch Fremdkörper.
Bohrlochleckagen, Flüssigkeitsaktivität, Gehäuseanomalien und Prozessüberwachung.
Flughäfen, Grenzen, Gefängnisse, Verteidigungsanlagen, Tanklager, Umspannwerke und Industrieparks.
Tunnel, Schienenverkehr, Brücken, Minen, Untersee-/Landkabel und weiträumige Vibrationsüberwachung.
Seismologie, geophysikalische Erkundung, Strukturakustik, Wellenausbreitung, Audiorekonstruktion und Algorithmusvalidierung.

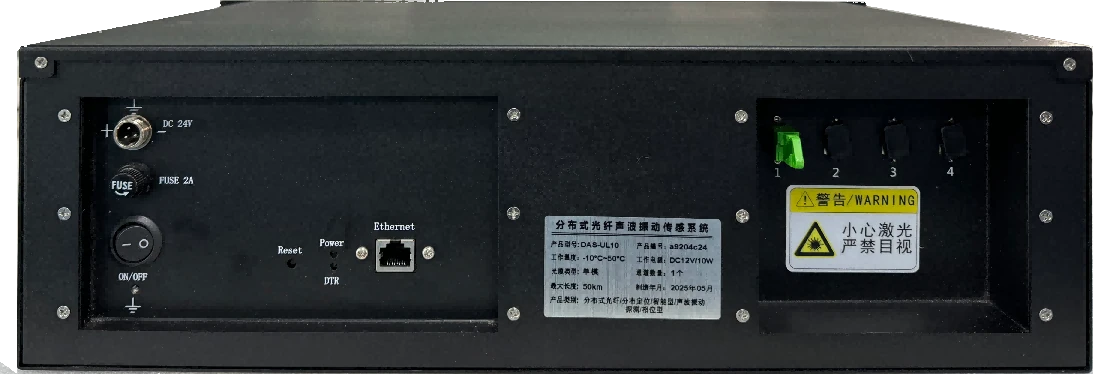

Geräteschnittstellen
Schnittstellenlayout, Leistung und Kanalanzahl hängen vom Modell und der mitgelieferten Konfiguration ab. Faserprobenabstand, Messlänge und Ereignisortsfehler sind unterschiedliche Spezifikationen.
Für Ratschläge zum Niederfrequenz-DAS-Interrogator teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
