Zonenbasiertes Einbrucherkennungssystem für Glasfaserzäune
Technisches Datenblatt
Zonenbasiertes Einbrucherkennungssystem für Glasfaserzäune
Technisches Datenblatt
Unabhängige 16-Zonen · Lokales AI-Training und Inferenz
Abbildung des 1U-Prozessorgehäuses
Produktübersicht
ZFDS-16 verwendet ein passives Sensorkabel, um Störungen an Zäunen, Maueroberseiten und vergrabenen Perimetern zu erkennen. Optische Erfassung, Signalverarbeitung und AI identifizieren Einbruchsereignisse und melden die betroffene Zone zur Sicherheitsreaktion.
Hauptmerkmale
16 unabhängig konfigurierbare Zonen mit individuellem Aktivierungsstatus, Empfindlichkeit, AI-Modell und Relaiszuordnung.
Lokales Training und Edge-Inferenz mit Baseline-Lernen, Ereignisklassifizierung, Alarmüberprüfung und Umbenennung.
Am optischen Sensor-Frontend ist keine Stromversorgung erforderlich. Glasfaserverbindungen widerstehen elektromagnetischen Störungen an Energie- und Industriestandorten.
RJ45, RS485, Relais und Datenweiterleitung unterstützen Video-, Ton-/Lichtalarme und Sicherheitsplattformen.
Typische Anwendungen: Umspannwerke, Energiespeicherstandorte, Öl-/Gasanlagen, Chemieparks, Fabriken, Lagerhäuser, Rechenzentren, Flughäfen, Häfen und Wasseranlagen.
Erkennungs- und Zonenspezifikationen
| Artikel | Spezifikation |
| Produkttyp | Zonenbasiertes Glasfaser-Perimeter-Einbrucherkennungssystem |
| Wahrnehmungsprinzip | Faseroptische interferometrische/Vibrationsmessung mit optischer Erfassung und KI |
| Unabhängige Zonen | 16 unabhängige Zonen |
| Sensorkabel pro Zone | Typisch ≤ 1500 m; abhängig von Sensoreinheit, Barriere, Routing und Inbetriebnahme |
| Einführungsübertragungsentfernung | Typisch ≤ 20 km; Konfigurationen für größere Entfernungen je nach Projekt verfügbar |
| Meldung des Alarmstandorts | Zonen-ID/Name, die mit einem konfigurierten Kartenbereich verknüpft ist |
| Alarmreaktionszeit | ≤ 3 s mit einer qualifizierenden Triggerkonfiguration; Projektkonfigurierbar |
| Einbruchereignisse | Klettern, Schneiden, Stoßen, Manipulieren, Graben und Schritte |
| Umweltdiskriminierung | Unterstützt das Erlernen von Wind/Regen, Fahrzeugen, Tieren, Vegetation und Wartung |
| Zonenkonfiguration | Name, Aktivierungsstatus, Faserbruchalarm, Empfindlichkeit, Modell, Schwellenwerte und Zuordnung |
| Fehler im optischen Pfad | Zonen-Faserbruchalarm und Meldung über abnormalen Status |
| Aufsicht des Prozessors | Selbsttest, Gehäusemanipulation und Erfassungs-/Verarbeitungs-/KI-Servicestatus |
| Betrieb | 24/7 Online-Überwachung mit lokaler/Intranet-Bereitstellung |
| Felderfassungsleistung | Keine lokale Stromversorgung für das Sensorkabel und die passenden passiven Sensoreinheiten |
Längen- und Antwortdefinitionen
Der Wert 1500 m ist eine typische Sensorkabellänge pro Zone. Mehrere Abfahrten und Serpentinen-/Rückwege verringern die entsprechende Perimeterabdeckung. Die km-Angabe 20 beschreibt die Einleitungsverbindung.
Der Standort wird nach Zone gemeldet, nicht nach DAS-ähnlicher Punktgenauigkeit oder räumlicher Auflösung. Die Reaktion hängt von der Klassifizierung, dem Zeitfenster und der Triggeranzahl ab; Hinzu kommen externe Netzwerk- und Aktorverzögerungen.
Prozessorschnittstellen und Betriebsbedingungen
| Artikel | Spezifikation |
| Gehäuse | 19-Zoll-1U-Rackgehäuse; Schrankeinbau im Innenbereich mit Regalträger |
| Statusanzeige | 16-Zonenstatus plus Betriebs-, Leistungs- und AI-Anzeigen |
| Optische Anschlüsse | FC/APC; Verbinden Sie die optischen Ausgänge/Eingänge der Zone mit der mitgelieferten Portzuordnung |
| Kabelkonfiguration | Abgestimmte Sensor- und Zuleitungskabel; Kernanzahl, Mantel und optische Topologie nach Projekt |
| Ethernet | RJ45 für Konfiguration, Überwachung, Alarme und Datenintegration |
| Serielle Schnittstelle | RS485 für Buskommunikation und externe Relaiserweiterung |
| Wartung | USB für Wartung, Daten/Konfiguration und Upgrade-Dateiverwaltung |
| Interne Relaisausgänge | Ausgänge 1–20 werden als interne Relais dargestellt; Zuordnung für 16-Zonenalarme und System-/Fehler-/benutzerdefinierte Funktionen |
| Relaiserweiterung | Externe RS485-Relaismodule werden unterstützt; Konfigurieren Sie die tatsächliche Modulanzahl |
| Eingangsversorgung | DC 12 V, Referenzkonfiguration 1.5 A; 24 V-Version unterliegt der Projektbestätigung |
| Stromverbrauch | Typischerweise ≤ 18 W, einschließlich der integrierten AI-Kantenkonfiguration |
| Prozessortemperatur | −10 °C bis +55 °C; Erweiterte Temperaturversion nach Projekt |
| Temperatur der Sensoreinheit | −40 °C bis +70 °C; Feldkabel/Zubehör entsprechend ihren eigenen Spezifikationen auswählen |
| Betriebsfeuchtigkeit | 0–95 %RH, nicht kondensierend |
| Betriebssystem und Lokalisierung | Inländisches Betriebssystem/industrielles Linux; optische Komponenten, ADC, FPGA und SoC gemäß vereinbarter Konfiguration |
Überprüfen Sie die Nennwerte der Relaiskontakte und die NO/NC-Form, die Tiefe/das Gewicht des Chassis, die Anzahl der optischen Anschlüsse und den Backup-Eingang anhand der mitgelieferten Verdrahtungszeichnung und Bestellung. Externe SMS-, Ton-/Licht- und Videogeräte benötigen eine separate Stromversorgung.
KI-Erkennung und Softwarefunktionen
| Artikel | Spezifikation |
| Erkennungsmodi | Anomalieerkennung und Ereignisklassifizierung, pro Zone ausgewählt |
| Anomalieerkennung | Modelliert normale Bedingungen, bei denen es schwierig ist, Eindringproben zu erhalten |
| Ereignisklassifizierung | Mindestens zwei Klassen, darunter mindestens eine alarmauslösende Einbruchsklasse |
| Probenerfassung | Bei der manuellen Erfassung wird das aktuelle Signalfenster des 5 mit einer Ereignisbezeichnung versehen |
| Ausbildungsvoraussetzungen | Mindestens 40-Proben pro Klasse; Die Leistung hängt von repräsentativen Daten ab |
| Vorschulung | Mindestens 300-Vorschulungsaufzeichnungen; automatische zeitliche und merkmalsbasierte Erfassung |
| Klassifizierungsschwelle | Einstellbar 0–100; gemeinsamer Startwert 80; eine Modellentscheidungsschwelle |
| Alarmauslöselogik | Mindestens y qualifizierte Erkennungen innerhalb von x Sekunden; Konfigurieren Sie beide zusammen |
| Modellmanagement | Lokale Schulung, Vorschulung, Feinabstimmung, Bereitstellung, Versionierung und Import/Export |
| Signalanalyse | Live-Mehrkanalsignale, Einkanal-Wellenform, FFT- und STFT-Ansichten |
| Alarmüberprüfung | Alarmdetails, Originalsignale, Umbenennung falscher Alarme, Statistiken und Aktionsaufzeichnungen |
| Visualisierung | Online-Karten oder hochgeladene Hintergrundbilder; Zonenüberlagerungen, Szenen- und Rastermodi |
| Benutzer und Wartung | Superadministrator-, Administrator- und schreibgeschützte Rollen; Passwort, Protokolle, Uhrzeit und Updates zurücksetzen |
Ein Schwellenwert von 80 ist kein Anspruch auf Produktgenauigkeit von 80 %. Für Klassifikatoren steht eine Validierungsverwirrungsmatrix zur Verfügung. Felderkennung, Fehlalarme und Fehlalarme sollten getrennt nach Ereignistyp bewertet werden.
Die Trainingsdauer variiert je nach Probenvolumen und Edge-Ressourcen. Überprüfte Alarme können neu gekennzeichnet, neu trainiert und der entsprechenden Zone zugewiesen werden; Importe verwenden vom System unterstützte Formate.
Softwareansichten und -integration

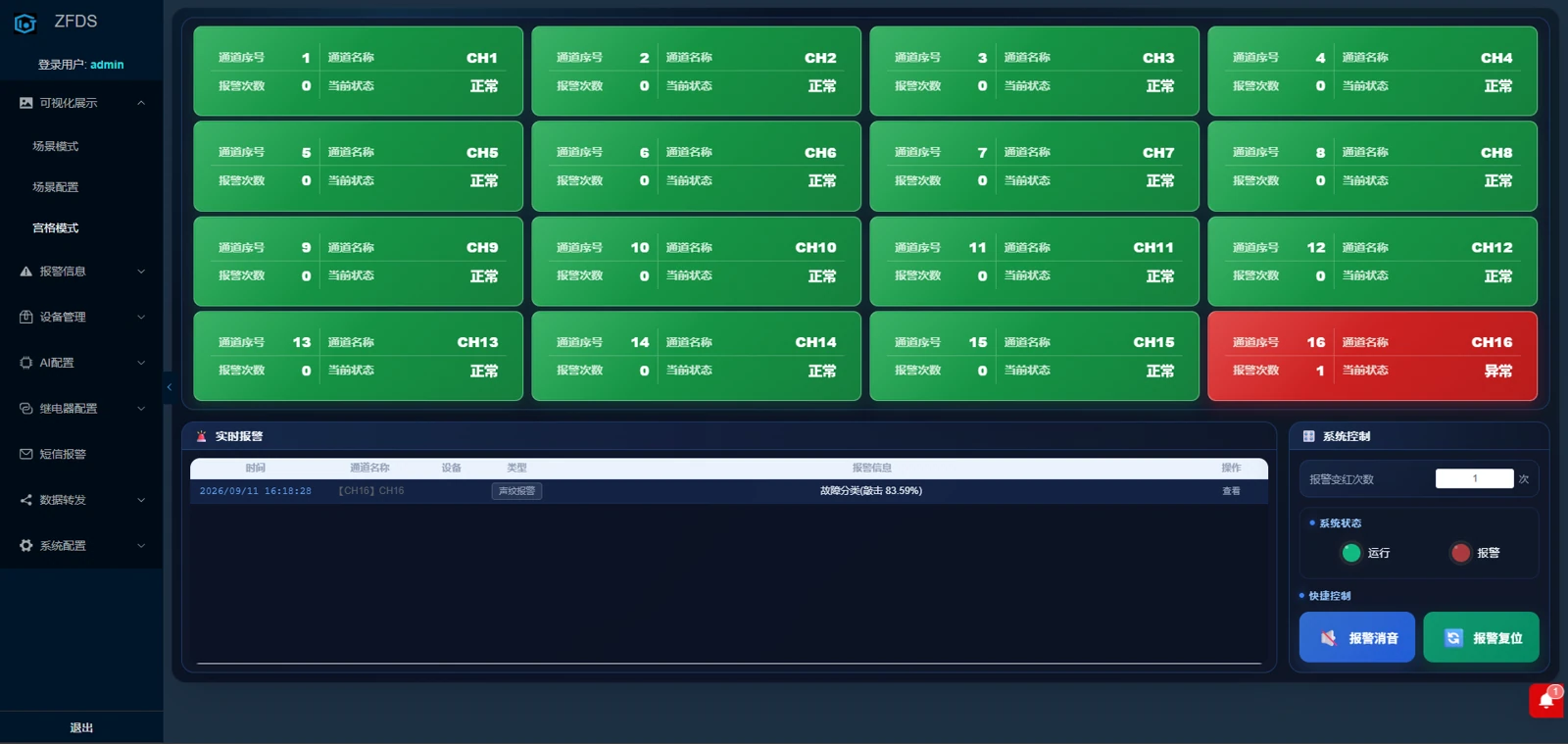

16-Zonen-Dashboard und Alarmstatus

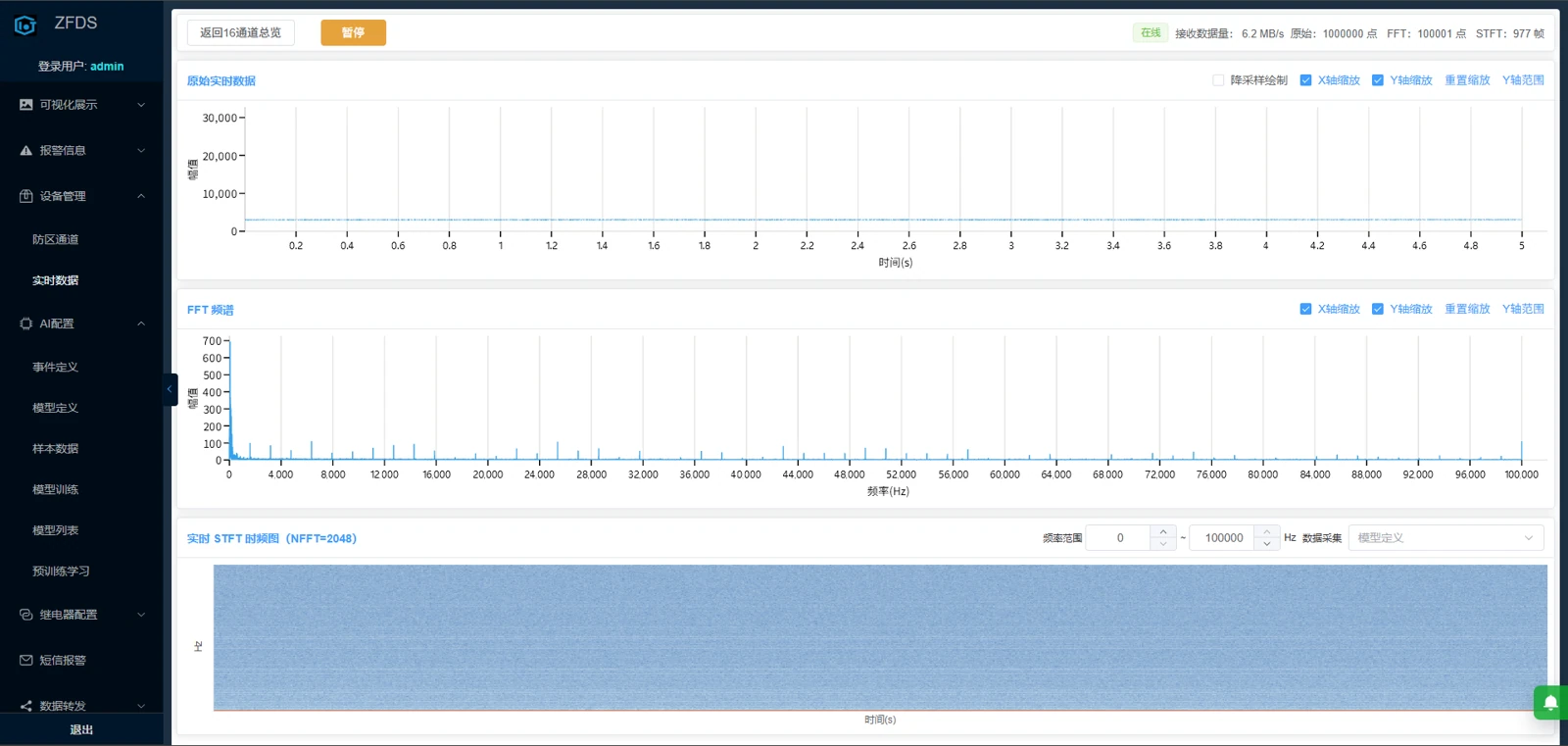

Waveform FFT and STFT analysis
| Artikel | Spezifikation |
| TCP-Weiterleitung | Integration von Rohkanalsignalen; Servermodus verfügbar |
| Modbus TCP/RTU Modbus TCP/RTU | Zoneninformationen lesen/schreiben; RTU über RS485 |
| Alarmintegration | Relaiszuordnung, Ton/Licht, Videovoreinstellungen und Plattformalarme; Für SMS ist ein externes Modul erforderlich |
| Alarmsteuerungen | Stummschaltung/Zurücksetzen, Wiederholungsalarmintervall und Betriebs-/Aktionsprotokolle |
Protokolle und Videolinks folgen den Projektintegrationstests. Offline-Sites können hochgeladene Pläne verwenden. Screenshot-Bereiche und Datenzahlen legen keine Hardware-Sampling-Spezifikationen fest.
Installation und optisches Verbindungsdesign

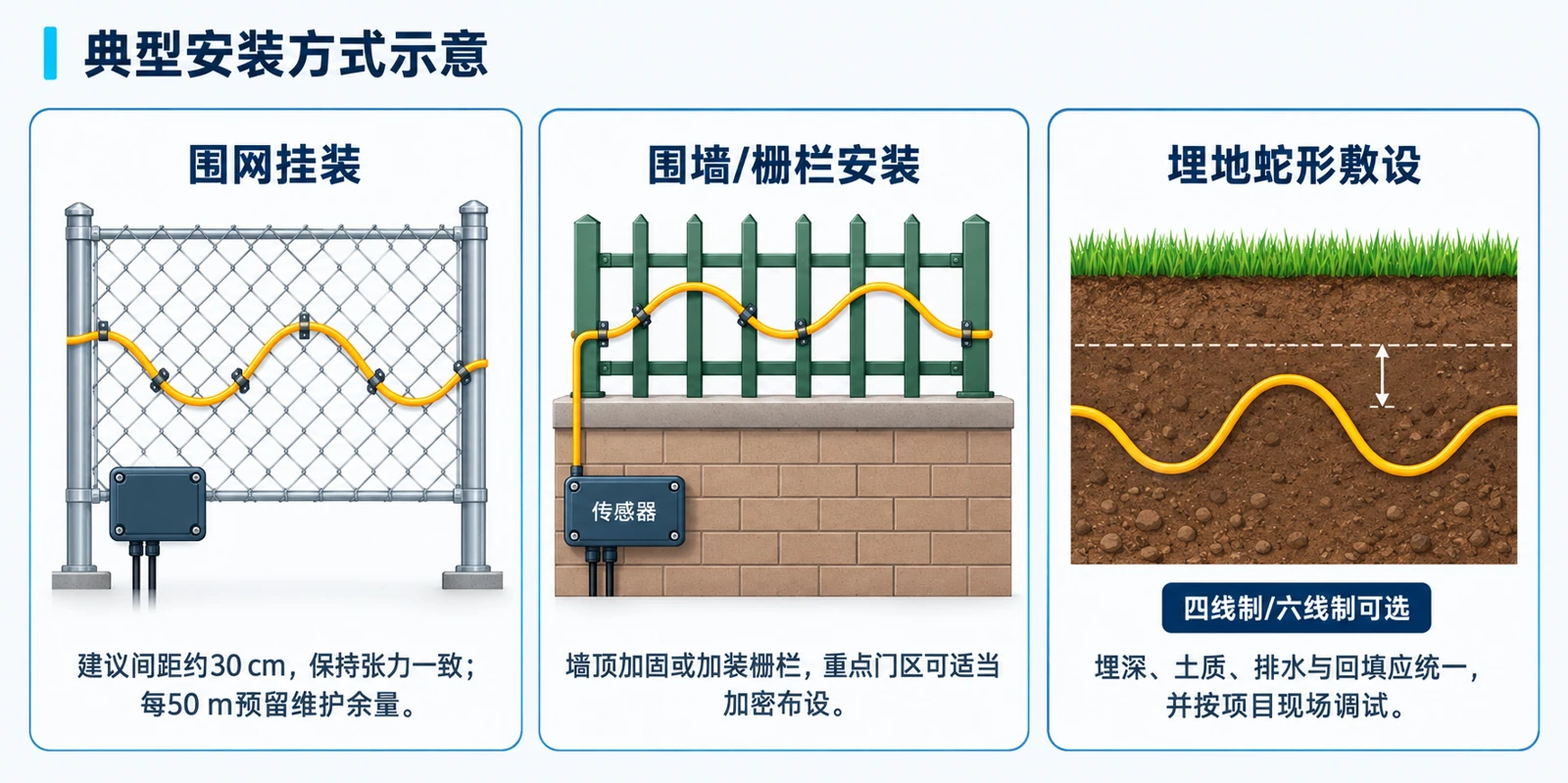

Aufputz- und Erdinstallationskonzepte für Zäune
Zonen und optische Pfade
Das System besteht aus dem Prozessor, passenden Sensoreinheiten, Sensor- und Zuleitungskabeln sowie Software. Zuleitungsfasern verbinden den Raum mit dem Feld; Das Sensorkabel wird mechanisch mit der Barriere gekoppelt. Dokumentieren Sie die Kernzuordnung, Sende-/Empfangspfade und Zonenzuordnung.
| Artikel | Spezifikation |
| Zaunmontage | Entlang von Schienen/Pfosten oder in einer Wellentrasse befestigen; typischer Maschendrahtzaunabstand 30 cm bei gleichmäßiger Spannung; Wartungsschleifen an 50 m, wo geeignet |
| Maueroberteile und Tore | Kopplung durch Wandgitter/Geländer; Weisen Sie an Toren, Ecken und Schwachstellen separate Zonen oder eine dichtere Führung zu |
| Vergrabene Installation | Serpentinen-/Mehrfachläufe mit gleichbleibender Tiefe, gleichbleibendem Abstand, gleichbleibendem Boden und gleichbleibender Hinterfüllung; Validierung der Fußspuren/Grabungen vor Ort |
| Spleißen und Schutz | Empfohlener Spleißverlust ≤ 0.2 dB; Testen Sie die End-to-End-Dämpfung und sorgen Sie für Abdichtung, Zugentlastung und Etiketten |
Die Kabelspezifikationen regeln Befestigungsabstände, Biegeradius, Zugbelastung und Mantelfestigkeit. Verwenden Sie einen unterstützten, belüfteten und geerdeten Schrank; Decken Sie ungenutzte optische Ports ab und schauen Sie niemals in aktive Fasern.
Bestellung und Leistungsabnahme
| Artikel | Spezifikation |
| Prozessormodell | ZFDS-16 / ZFDS-16 AI; 16 Zonen, 19-Zoll 1U |
| Sensing- und Lead-In-Links | Bestätigen Sie Zonen, Kabellängen, tatsächliche Umfangslängen, Einführungsabstände, Topologie und Sensoreinheiten |
| Feldmaterialien | Wählen Sie Mantel, Aderanzahl, Spleißgehäuse, Befestigungen und Schutz für Zaun-/Wand-/erdverlegte Strecken |
| Energie- und Umgebungsoptionen | Standard DC 12 V; 24 V, erweiterte Temperatur- und Außengehäuseoptionen je nach Projekt |
| Externe Integrationsmöglichkeiten | Externe Relais, SMS-Modul, Ton/Licht, Video- und Protokollintegration nach Bedarf |
| Lieferbare Dokumente | Verdrahtungszeichnungen, Zonen-/Relaiskarten, Protokolldateien, Konfigurationssicherungen und Modellversionen |
Abnahmeprüfungen vor Ort
Abdeckung: Überprüfen Sie Zonengrenzen, Tore, Ecken und Schwachstellen mithilfe geeigneter Kletter-, Aufprall-, Schnittsimulationen oder vergrabener Störungen.
Erkennung: Erfassen Sie Versuche, korrekte Erkennungen, Fehlschläge und Fehlklassifizierungen getrennt von Fehlalarmen. Protokollieren Sie Beobachtungszeit, Zonen-/Perimeterlänge und Wetter.
Reaktion: Beginn des Ereignisses mit Zeitstempel, Softwarealarm, Relaisaktion und Videoreaktion im Hinblick auf die vereinbarten Fenster, Schwellenwerte und Triggeranzahlen.
Fehler: Testfaserunterbrechung, Sabotage, Netzwerkverlust, Wiederherstellung der Stromversorgung, Scharfschaltung, Stummschaltung/Zurücksetzen, Berechtigungen und Protokolle; Überprüfen Sie die verbleibende Abdeckung anhand der installierten optischen Topologie.
Vereinbaren Sie Erkennungs-/Störalarmziele sowie Laser-, EMV-, elektrische Sicherheits- und Gehäusetestanforderungen in der technischen Vereinbarung, unterstützt durch entsprechende modellspezifische Aufzeichnungen oder Berichte. Typische Werte unterstützen die Auswahl; Die endgültige Lieferung erfolgt gemäß den vereinbarten technischen Unterlagen.
Wenn Sie Ratschläge zur zonenbasierten Einbrucherkennung über Glasfaser benötigen, teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
