BOTDR1000 Brillouin Optisches Zeitbereichsreflektometer
BOTDR1000 Brillouin Optisches Zeitbereichsreflektometer
Prinzip und Anwendungen

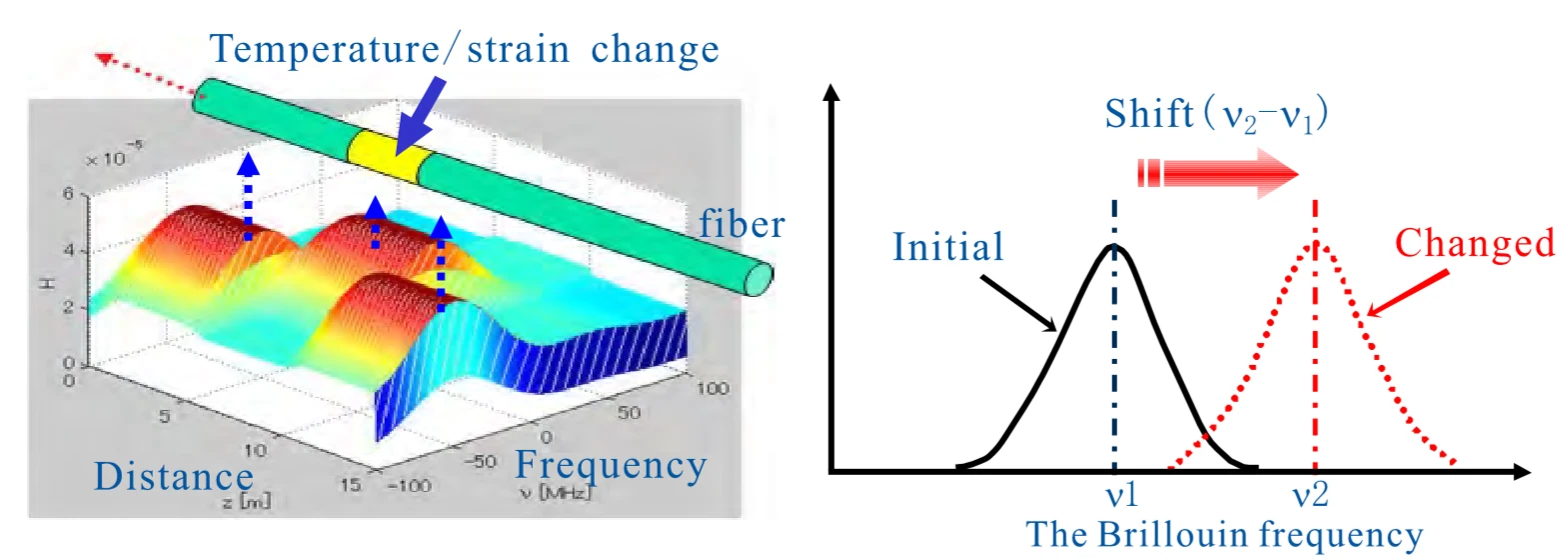

Verwendet spontane Brillouin-Rückstreuung und Zeitbereichslokalisierung. Der Single-Core-Single-Ended-Zugang misst die Brillouin-Frequenzverschiebung und die Temperatur oder Dehnung entlang der Faser. Die maximal konfigurierte Reichweite beträgt 60 km; Die typische Erfassungszeit beträgt 60–300 s/Kanal.
Die Brillouin-Frequenzverschiebung reagiert sowohl auf die Temperatur als auch auf die axiale Spannung. Die Dehnungsmessung erfordert eine Temperaturkompensation; Die Temperaturmessung erfordert eine Dehnungsisolierung oder -korrektur. Eine Frequenzverschiebungsspur kann nicht beide unbekannten Größen unabhängig voneinander bestimmen.
Optische Sensoren und Übertragungen widerstehen elektromagnetischen Störungen und unterstützen kontinuierliche Profile, Ereignisortung, Faserfehlerüberwachung und langfristiges Zustandsmanagement. Wählen Sie das Kabel und das Komplettsystem entsprechend den jeweiligen Gefahrenbereichsbedingungen aus.
Reichweite, räumliche Auflösung, Mittelungszeit und Genauigkeit sind konfigurationsabhängig und werden nicht unbedingt gleichzeitig erreicht. Der Temperaturbereich hängt von der Faser und dem Mantel ab; Dehnung erfordert eine zuverlässige mechanische Übertragung in die Faser.
Technische Spezifikationen
| Artikel | Spezifikation |
| Systemstandortfehler | <1 m unter den angegebenen Konfigurations- und Kalibrierungsbedingungen |
| Fasertyp | Standard-Singlemode-Faser |
| Glasfaserkonfiguration | Einzelfaserkern, Single-Ended-Messung |
| Messbereich | 5km/20km/50km/60km |
| Messkanäle | 1/2/4/8 Nach Bedarf konfigurierbar |
| Messzeit | 60-300 s/Kanal (typisch) |
| Messbereich | （-40~+100)°C/（-10000~+10000)με (-40 bis +100) °C / (-10000 bis +10000) με |
| Messgenauigkeit | ±1°C/±20με ±1 °C / ±20 με |
| Messauflösung | 0.2°C/4με 0.2 °C / 4 με |
| Abtastintervall | 0.1/0.2/0.4/0.8m Passen Sie den Abstand an den konfigurierten Bereich an. 0.1 m gilt für die km-Konfiguration 5 |
| Räumliche Auflösung | 1–50 m (abhängig von Kabeldämpfung und Messeinstellungen) |
| Alarmmodus | Fester Schwellenwert, Differential und Zonendifferential |
| Alarmzonen | 500 Zonen/Kanal Alarmschwellen können für jede Zone unabhängig eingestellt werden |
| Optischer Anschluss | FC/APC |
| Speicherkapazität | 1TB |
| Betriebsbedingungen | −10 bis +50 °C; 0–95% RH (nicht kondensierend) |
| Stromversorgung | 220 VAC, -48 VDC (optional) |
| Abmessungen (B x T x H) | 483 × 447 × 133 mm (19-Zoll-Rackmontage) |
| Gewicht | <15kg |
Produkt- und Anwendungsansichten
Wenn Sie Ratschläge zum BOTDR-Abfragegerät benötigen, teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
