Sieben Kabelvarianten für verteilte Temperatur-, Akustik-/Vibrations- und kombinierte Temperatur-, Vibrations- und Dehnungsmessung. Wählen Sie nach Überwachungsanforderungen und Installationsumgebung aus.
Installieren Sie Sensorfasern entlang von Kabeln, Sammelschienen, Rohrleitungen, Perimetern oder Förderbändern. Ein kompatibler Interrogator ermöglicht eine kontinuierliche, ortsaufgelöste Zustandsüberwachung.
Dieses Produkt umfasst die sieben unten aufgeführten Varianten und Optionen. Temperaturbereich, Zugfestigkeit und Explosionsschutzoptionen hängen von der Konfiguration ab. Temperatur-, Vibrations- und Dehnungssensoren erfordern geeignete Fasern, Abfragegeräte und Installationsmethoden.
Allzweck-Raman-Temperaturkabel
BLY-MM03P
3.0 mm Außendurchmesser; 62.5/125 μm Germanium-dotierte Multimode-Faser für die Raman-Temperaturmessung; interne Spiralpanzerung aus Edelstahl; Zugfestigkeit mindestens 200 N.
Optionale 50/125 μm-Faser- und Multicore-Konstruktion mit SM, MM oder gemischten Fasern. PVC- oder LSZH-Mantel mit verbesserter UV-, Zug- und Druckfestigkeitsoption. Eine Explosionsschutzlösung, die den Ex-op-Anforderungen IIC T6 Gb entspricht, ist optional erhältlich.
Brandbedingte Temperaturüberwachung in Kabelgräben, Kabelböden, Kabeltunneln, Lithiumbatterielagern, Elektrolysezellen, Fabriken, Hallen und Getreidelagern; Autobahnen, U-Bahn-Tunnel, Kohlebergwerke und petrochemische Pipelines.
Korrosionsbeständiges armiertes Temperaturkabel
BLY-MM03P (AC korrosionsbeständig)
2–3.0 mm Außendurchmesser; korrosionsbeständiger Hochtemperaturmantel PTFE, je nach Konfiguration bis 350 °C ausgelegt; 62.5/125 μm Germanium-dotierte Multimode-Raman-Temperaturfaser; Spiralpanzerung aus Edelstahl; Zugfestigkeit mindestens 400 N.
Hochtemperatur- oder 50/125 μm-Faseroptionen; verbesserte Zug- und Druckfestigkeit; wählbare Temperaturbereiche von 150 bis 350 °C; Multicore-Konstruktion SM, MM oder Mischfaserkonstruktion.
Korrosive, heiße, giftige, stark UV-belastete, stark saure oder alkalische Umgebungen, in denen Standard-PVC oder LSZH ungeeignet sind und eine interne Metallverstärkung zulässig ist.
Vollständig dielektrisches, korrosionsbeständiges Temperaturkabel
BLY-MM03P (AC korrosionsbeständig)
2–3.0 mm Außendurchmesser; vollständig dielektrische, metallfreie Konstruktion mit einem korrosionsbeständigen Hochtemperaturmantel PTFE; 62.5/125 μm Germanium-dotierte Multimode-Raman-Temperaturfaser; Kevlar-Geflecht für Zugfestigkeit, Biegefestigkeit und geringen Verlust.
Optionale 50/125 μm- oder Hochtemperaturfasern, Multicore-Konstruktion und verbesserte Zug-/Quetschfestigkeit; SM, MM oder Mischfasern.
Umgebungen mit starken elektromagnetischen Störungen. Die metallfreie Konstruktion vermeidet Kriech- und Induktionsstromrisiken, die mit Metallteilen verbunden sind. Zu den Anwendungen gehören Hochspannungs-Umspannwerke, Kernkraftwerke, große Batteriespeichersysteme, nichtmagnetische Verteidigungs- und Luft- und Raumfahrtanlagen sowie raue chemische, thermische oder UV-Umgebungen.
Hochfestes Raman-Temperaturkabel (schwer entflammbar und feuerbeständig)
BLY-MM03H
62.5/125 μm Germanium-dotierte Multimode-Raman-Temperaturfaser; konfigurierbar 2.0–3.0 mm Außendurchmesser; innenliegende Stahldrahtverstärkung; Zugfestigkeit mindestens 2,000 N; PVC oder raucharme, halogenfreie LSZH-Hülle.
Optionale 50/125 μm-Faser und Multicore-Konstruktion SM, MM oder Mischfaserkonstruktion; verbesserte Zug-, Quetsch-, Biege- und Torsionsfestigkeit; kundenspezifische PVC-, LSZH- oder PTFE-Hülle.
Energie-, Öl-, Kohlebergbau-, neue Energie- und Industrieanlagen mit anspruchsvollen Zug-, Torsions- und Biegeanforderungen.
Hochempfindliches, verlustarmes DAS-Akustik-/Vibrationskabel
BLY-SM02B
3–5 mm Außendurchmesser; 9/125 µm verlustarme Singlemode-Faser zur Vibrationsmessung; optional verstärkte Konstruktion.
Multicore SM, MM oder Mischfasern; verbesserte Zug-/Quetschfestigkeit; PVC-, LSZH- oder PTFE-Mantel; zaunmontierte Außen- oder Direktvergrabungsversionen; Kundenspezifische Hohlraumstrukturen zur Vibrationsmessung, abgestimmt auf BLY DAS-Interrogatoren.
Perimetersicherheit an Flughäfen, Gefängnissen und Umspannwerken; Vibrationswarnung entlang von Ölpipelines, Minenschächten und Eisenbahnen; Überwachung in gefährlichen chemischen Umgebungen oder Umgebungen mit starken magnetischen Störungen; Stromkabel-Schadenserkennung durch Dritte und vorausschauende Wartung von Förderbändern.

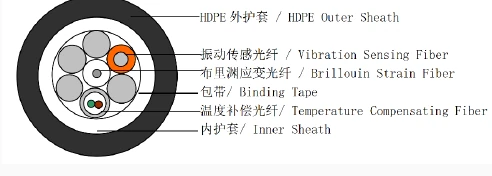

Erdverlegtes und am Zaun montiertes Temperatur-/Vibrations-/Dehnungs-Verbundkabel
BLY-4B695-BL
5–10 mm Außendurchmesser; mehrere Fasern in einem Kabel mit gemischten SM- und MM-Fasern; unterstützt die kombinierte Temperatur-, Vibrations- und Dehnungsmessung mit geeigneten Auswertegeräten.
Kundenspezifische Multicore-SM-, MM- oder Mischfaserkonstruktion und verbesserte Zug-/Quetschfestigkeit; PVC-, LSZH- oder PTFE-Mantel; zaunmontierte Außen- oder Direktvergrabungsversionen; kompatibel mit den Abfragegeräten BLY DTS, DAS, BOTDA und BOTDR.
Kombinierte verteilte Temperatur-, Vibrations- und Dehnungsüberwachung für Heizungsleitungen, Trockenölquellen, Öl- und Gasleitungen, Wasser- und Abwasserleitungen sowie Korridore von Energieversorgungsunternehmen.
Flaches oberflächenmontiertes Temperatur-/Vibrations-/Dehnungs-Verbundkabel
BLY-4B6B35-BL
Nennprofil 9 mm; Zeichnungsmaße: 9.0±0.2 mm breit und 3.5±0.2 mm hoch. Mehrere Fasern in einem Kabel mit gemischten SM/MM-Fasern; unterstützt die kombinierte Temperatur-, Vibrations- und Dehnungsmessung mit entsprechenden Abfragegeräten.
Ein speziell entwickeltes Oberflächenmontageprofil passt sich gebogenen Rohrleitungen an und sorgt für eine bequeme Installation und engen Kontakt. Kundenspezifische Multicore-SM-, MM- oder Mischfasern, verbesserte Zug-/Quetschfestigkeit, PVC/LSZH/PTFE-Mantel sowie zaunmontierte Versionen für den Außenbereich oder für die direkte Erdverlegung sind erhältlich.
Kombinierte Temperatur-, Vibrations- und Dehnungsüberwachung für Heizungsleitungen, Trockenölquellen, Öl-/Gas-, Wasser- und Abwasserleitungen sowie Korridore von Energieversorgungsunternehmen, insbesondere dort, wo enger Kontakt mit einer gekrümmten Rohroberfläche erforderlich ist.
Wenn Sie Ratschläge zu Glasfaser-Sensorkabeln benötigen, teilen Sie unserem Technikteam Ihren Überwachungsabstand, Ihre Installationsumgebung und Ihre Integrationsanforderungen mit. Wir können Ihnen bei der Bewertung der Sensorplatzierung, Inbetriebnahme und Abnahmekriterien für Ihr Projekt helfen.
